7.7 Puertos de comunicación
(solo en equipos con módulo de comunicación o Premium)
El incubador con los módulos de comunicación o Premium se puede equipar con uno de los
puertos que se describen a continuación. Estos puertos permiten hacer una lectura de los
datos de protocolización a través de un PC u ordenador portátil.
Las conexiones pueden consultarse en la parte trasera del equipo (véase la página 14 ).
Para poder utilizar los puertos RS232, RS485 y USB debe asignarse al equipo en SETUP, opción
de menú ADDRESS, (véase la página 47 ) una dirección de equipo unívoca a través de la cual se
comunica el PC con el incubador. El ajuste estándar es ADDRess 0. A través de esta dirección se
puede seleccionar y programar desde el PC el incubador correspondiente.
7.7.1 Puerto de comunicación RS232-C conforme a la norma DIN 12900-1
El PC puede conectarse con la ayuda de un cable de interfaz
protegid oal puerto de 9 pins situado en la parte trasera del
equipo (véase la Fig. 31 y la página 14 ) . El blindaje debe estar
unido a la carcasa del enchufe. En caso de utilizarse el puerto
serie, el blindaje suministrado debe dejarse puesto.
Si se desean conectar varios equipos a través del puerto
RS232-C con un PC, será necesario que este disponga del
puerto correspondiente para cada equipo así como de un ca-
ble propio ( Fig. 32 ). La longitud máxima del cable es de 15 m.
Uso de las conexiones:
1
2
libre
RXD
3
4
TXD
libre
5
6
GND
libre
Otras funciones
RS 232-C
serie con 9 pins
5
4
3
2
9
8 7

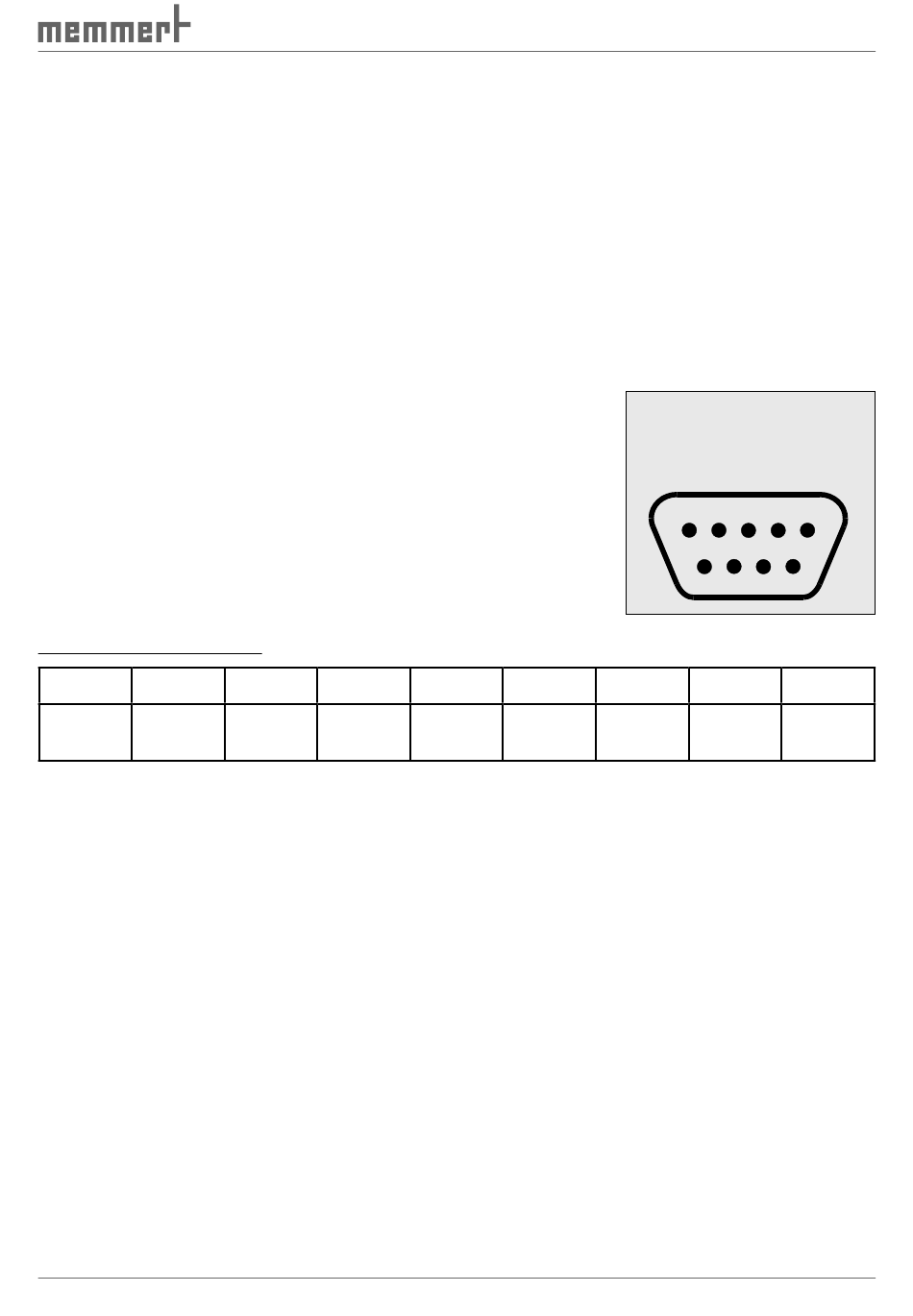

Fig. 31
Puerto RS232-C
7
8
libre
libre
1
6
9
libre
59
