VTP10-H TRANSMISOR DE POSICIÓN HART
______________________________________________________________________________________________________________________________

3.4. PANTALLA LCD

Las principales informaciones sobre el equipo están disponibles en la pantalla de cristal líquido
(LCD). La Figura 3.4 muestra la pantalla LCD con todos sus campos de visualización. El campo numérico
se utiliza principalmente para indicar los valores de las variables monitorizadas. La variable alfanumérica
indica las unidades actualmente monitoreadas o mensajes auxiliares. Los significados de cada uno de los
iconos se describen en la Tabla 3.2.

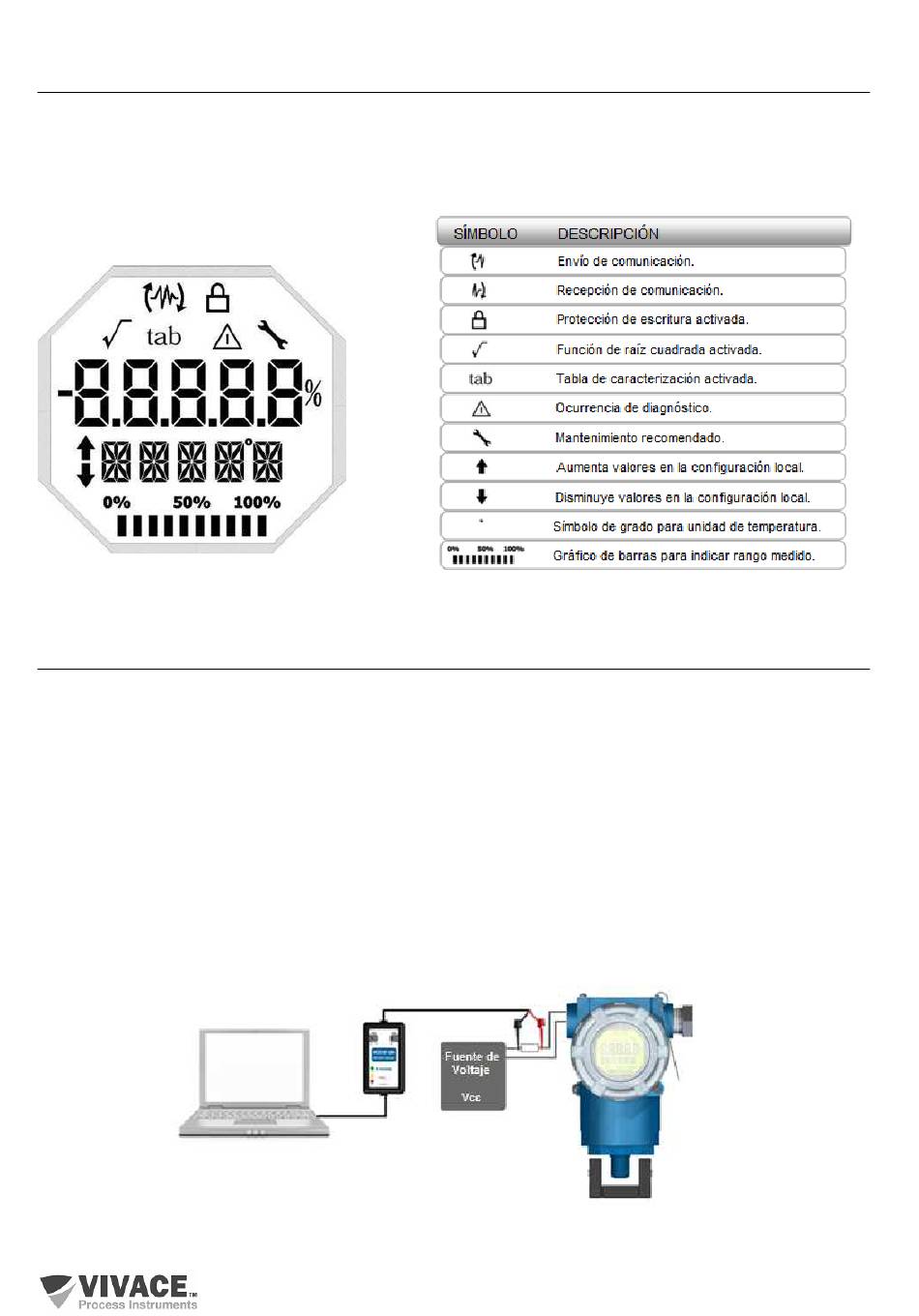

Figura 3.4 - Campos y iconos del LCD.

3.5. PROGRAMADOR HART

La configuración del equipo puede ser realizada por un programador compatible con la tecnología
®
HART . Vivace ofrece interfaces VCI10-H (USB, Bluetooth o Android HART
identificación, configuración y monitoreo de la línea HART
Las figuras 3.5 y 3.6 ilustran el uso de la interfaz VCI10-UH USB con un programador personal
que tiene un configurador HART
fuente de alimentación del equipo. La interfaz requiere una resistencia de 250 Ω para permitir la
®
comunicación HART
también se utiliza para alimentar el transmisor, que no requieren la resistencia de comunicación.
La figura 3.7 muestra la configuración de montaje del transmisor, llamada multidrop.
Figura 3.5 - Esquema de conexión de interfaz VCI10-UH a VTP10-H con alimentación externa.
®
®
® instalado. En la figura 3.5, la interfaz está instalada en serie con la
sobre el 4-20 mA cuando se alimenta externamente. En la figura 3.6, la interfaz
MANUAL DE INSTALACIÓN, OPERACIÓN, CONFIGURACIÓN Y MANTENIMIENTO
Tabla 3.2 – Descripción de los iconos del LCD.
® equipo.
®
) como una solución para la
