Teknisk information
Enhetssystem för Storbritannien
<Exempel>
<EHPT20X-VM2HB> (Enhetssystem för Storbritannien)
26
34
Drä-
nering
26
Drä-
nering
25
1
30
30
34
Modellnamn
Maximalt tillförseltryck till tryckreduceringsventilen
Driftstryck (drickvattensida)
Expansionskärlets laddningsinställningstryck (dricksvattensida)
Expansionsventilens inställningstryck (dricksvattensida)
Doppvärmarspecifikation (dricksvattensida)
* EN60335/Typ 3000W enfas 230V 50Hz, längd 460 mm
** Använd endast Mitsubishi Electrics servicedelar för direkt utbyte.
Varmvattentankens kapacitet
Enhetens massa när den är full
Maximalt primärarbetstryck
38
35
Kallvatten
9
10
Pa
27
26
28
11
Dränering
12
17
13
23
15
16
14
8 7
M
6
21
4
5
3
22
19
18
20
Cylindertank

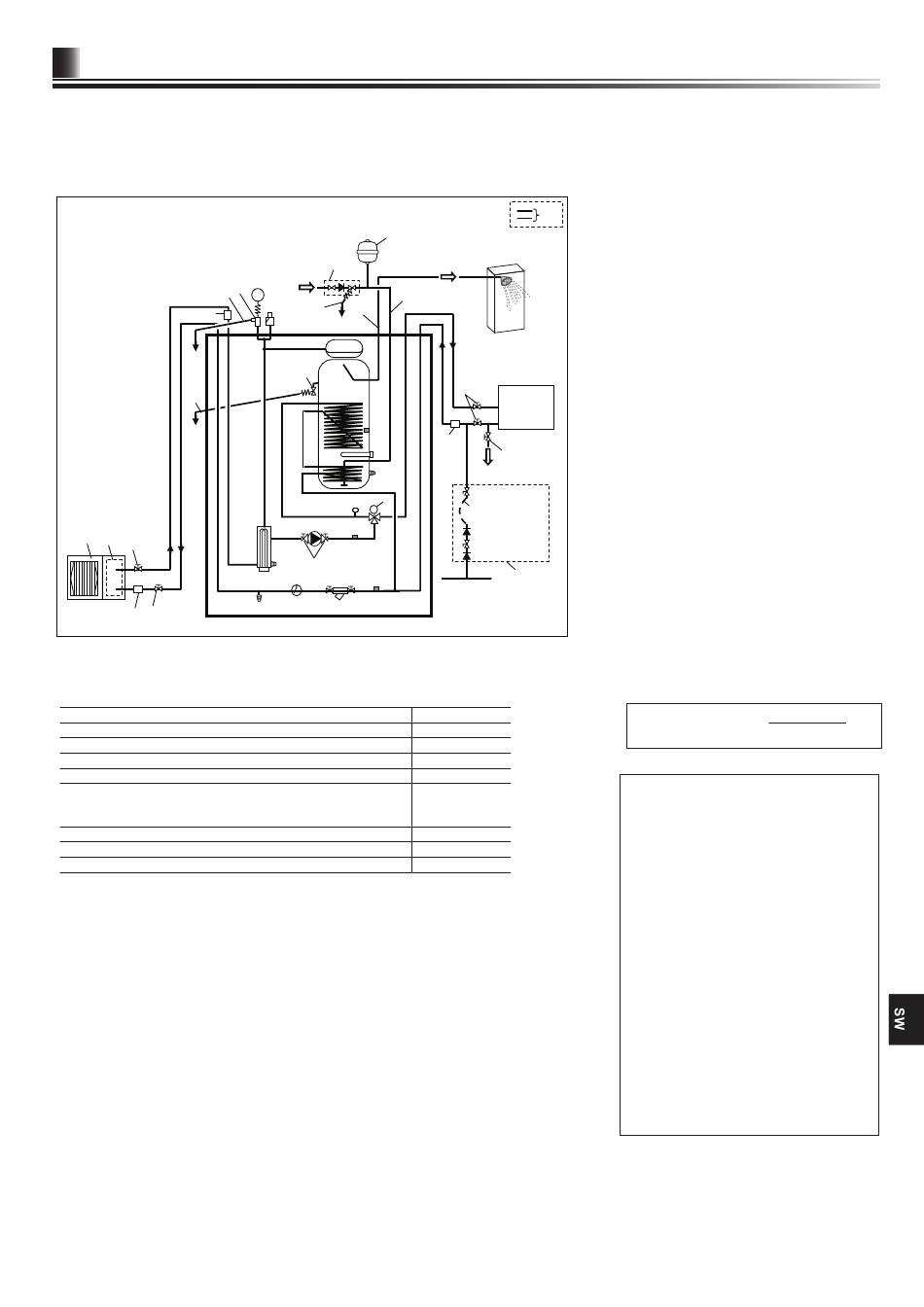

<Bild 3.7>
<Tabell 3.8>
B
Varmvatten
30
Lokalt system
*1
31
30
Dränering
Böjbar slang
(Tillfällig anslutning)
36
Vattenhuvudledning
EHPT20X-VM2HB
16 bar
3,5 bar
3,5 bar
6,0 bar
3000 W, 230 V
200 L
332 kg
2,5 bar
B. Vattenledning
1. Plattvärmeväxlare
3. Tillskottsvärmare 1,2
4. Dräneringskran för tillskottsvärmare
5. Pumpventil
6. Vattencirkulationspump 1
7. 3-vägsventil
8. Manuell avluftningsventil
9. Manometer
10. Trycksäkerhetsventil
11. Automatisk avluftare
12. Expansionskärl
13. Varmvattentank
14. Dräneringskran för varmvattentank
15. Böjbar slang
16. Doppvärmare (endast för EH*T20*-*M*HB)
17. T&T-säkerhetsventil
18. Filterventil
19. Flödesvakt
20. Dräneringskran för primärkrets
21. THW1
22. THW2
23. THW5
25. Utomhusenhet
26. Dräneringsledning (lokal anskaffning)
27. Kallvatteninloppsledning
28. Varmvattenutloppsanslutning
30. Isoleringsventil (lokal anskaffning)
31. Magnetiskt filter (lokal anskaffning) (rekommenderas)
34. Filter (lokal anskaffning)
Inloppskontrollgrupp medföljer modell för
35.
Storbritannien ENDAST*
36. Fyllningsslang (kulventiler, backventiler, och böjbar
slang) medföljer modell för Storbritannien ENDAST*
38. Dricksvattensexpansionskärl medföljer modell för
Storbritannien ENDAST*
*Se installationsmanualen för PAC-WK01UK-E för
mer information.
*1 Se sidan 10.
Observera
• För att möjliggöra dränering av cylindertanken
måste en isoleringsventil placeras på både
inlopps- och utloppsledningarna. Ingen ventil
ska sättas mellan expansionsventilen (Nr. 35)
och cylindertanken (säkerhetsåtgärd).
• Se till att installera ett filter på
inloppsledningarna till cylindertanken.
• Lämpliga dräneringsledningar ska monteras på
alla säkerhetsventiler i enlighet med ditt lands
bestämmelser.
• När komponenter av olika metaller används
eller rörledningar av olika metaller kopplas
samman ska fogarna isoleras för att förhindra
en korrosionsreaktion som kan skada några
rörledningar.
• Den böjbara fyllningsslangen måste avlägsnas
efter påfyllningsproceduren. Slangen medföljer
enheten som ett löst tillbehör.
• Installera inloppskontrollgruppen (Nr. 35)
ovanför T&T-säkerhetsventilens nivå (Nr. 17).
Detta kommer att göra så att varmvattentanken
inte behöver urdräneras för service/underhåll
av inloppskontrollgruppen.
