26
MU-60-D

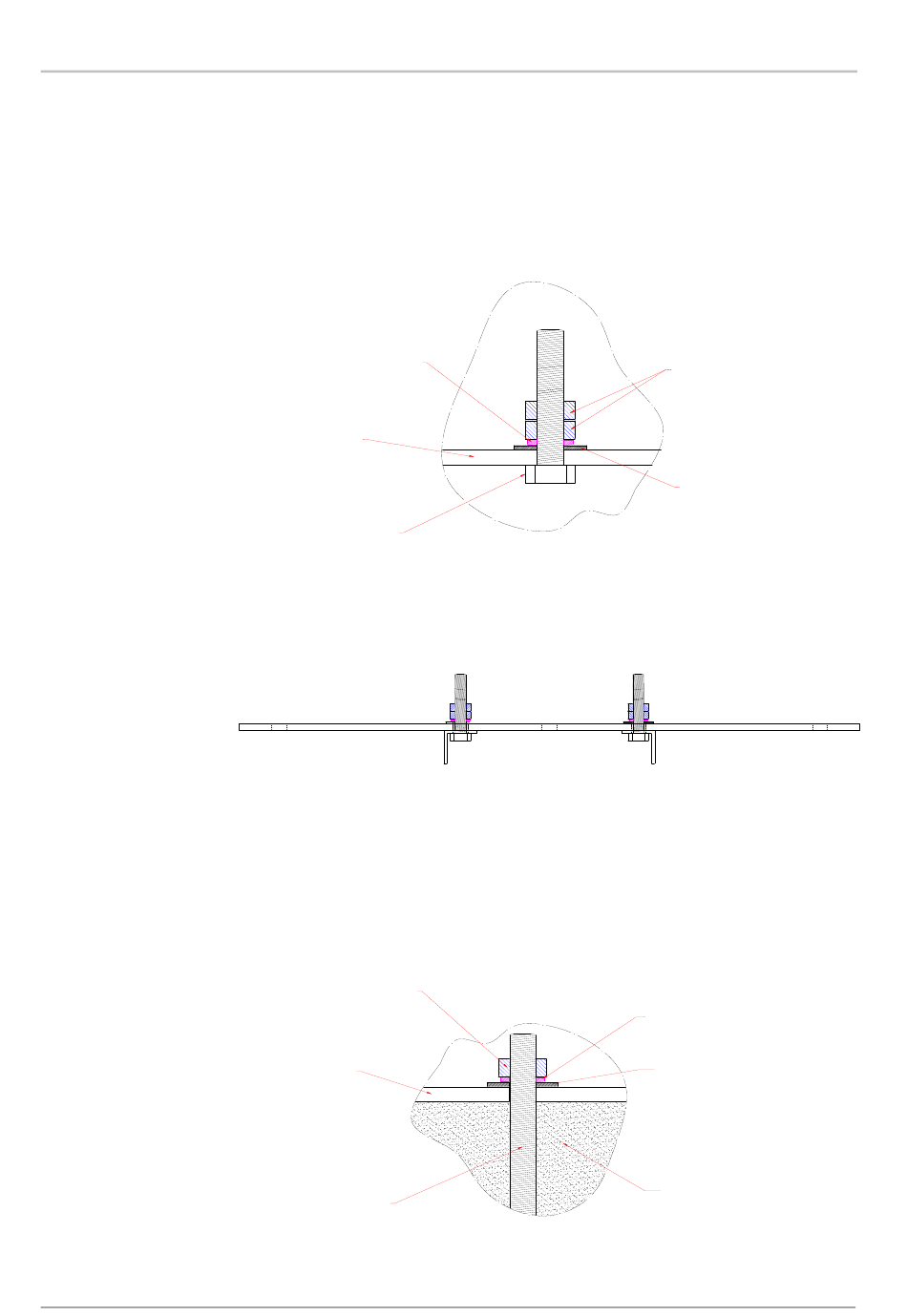

Ensamblado de la farola
Los primeros elementos que ensamblaremos entre si será la tornillería de fijación
del báculo con la de placa asiento, quedando de la siguiente forma:
Arandela Grower Zincada
DIN 127 M16
Placa
Asiento
Tornillo Zincado
DIN 933 M16x100
El sentido de orientación de la tornillería respecto a la placa asiento será el
siguiente:
A continuación procederemos a fijar la placa asiento a la cimentación, quedando del
siguiente modo:
FIJACIÓN PLACA ASIENTO-CIMENTACIÓN
Tuerca Zincada
DIN 934 M16
Placa
Asiento
Anclajes M16
Manual de Instalación y Operación
FIJACIÓN TORNILLERÍA BÁCULO
(conjunto tornillería 5)
Figura 30
Figura 31
(conjunto tornillería 6)
Figura 32
Farola LED
2 Tuercas Zincadas
DIN 934 M16
Arandela Plana Zincada
DIN 9021 M16
Arandela Grower Zincada
DIN 127 M16
Arandela Plana Zincada
DIN 9021 M16
Cimentación
