Farola LED
Manual de Instalación y Operación

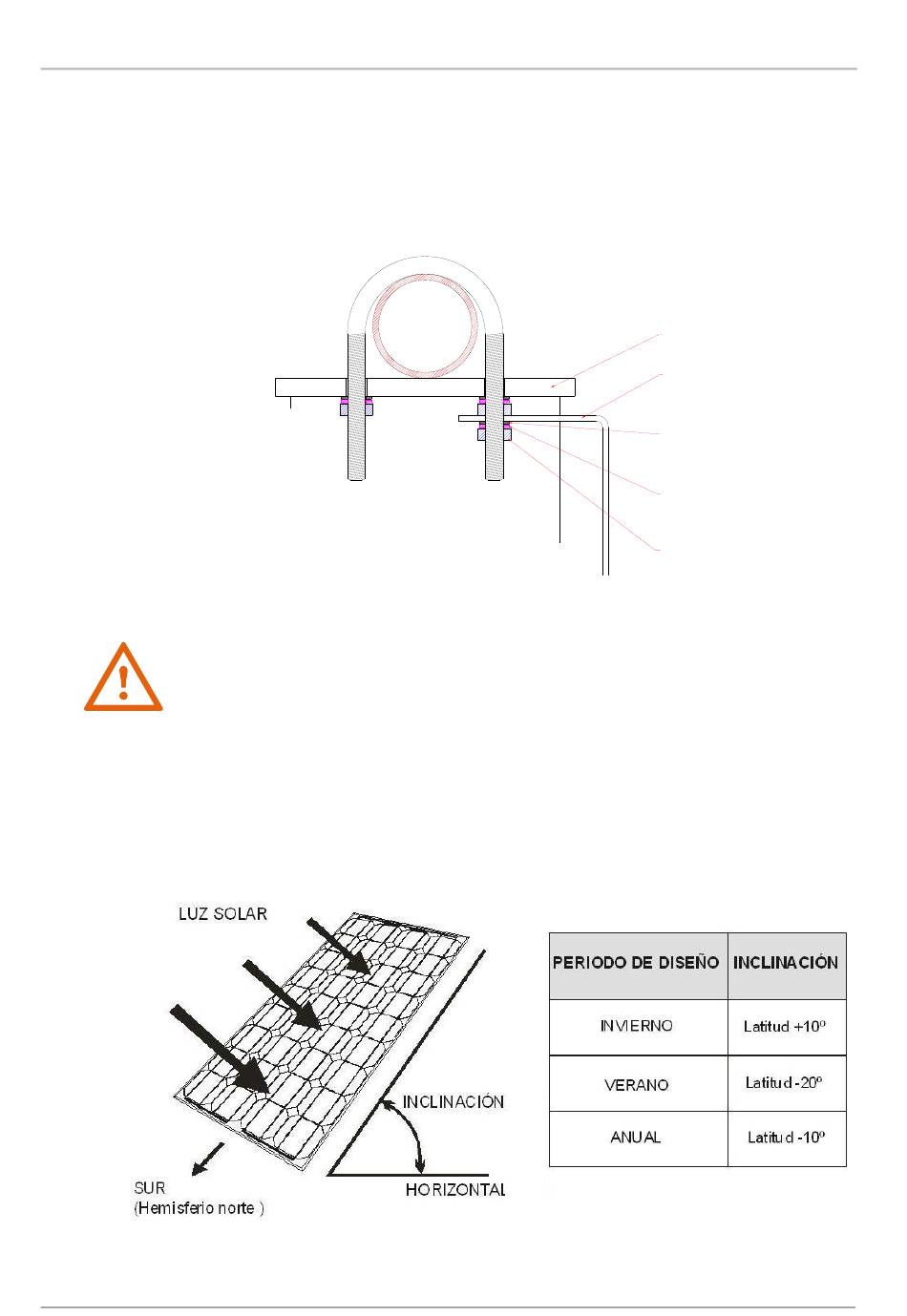

El último componente mecánico en fijar será el soporte del FAR-50, e ira fijado de
la siguiente forma:
Realizar correctamente la instalación del módulo sobre la estructura utilizando
todos los elementos de la tornillería que se suministran, garantizará el aislamiento
eléctrico y la no existencia de Par Galvánico entre el marco del panel y la
estructura.
Orientación del módulo
Para la mayor captación de radiación solar deberemos orientar nuestro módulo
fotovoltaico como se indica en la siguiente tabla. Esta orientación irá condicionada
por el periodo del año en el que nos encontremos. Si el módulo no va a ser movido
después de su instalación nos acogeremos al periodo de orientación "anual".
FIJACIÓN DEL SOPORTE FAR-50
(conjunto tornillería 7)
Figura 37
Figura 38
29
Casquillo Farola
Soporte FAR-50
Arandela Plana Inox
DIN 125 M10
Arandela Grower Inox
DIN 127 M10
Tuerca Inox
DIN 934 M10
MU-60-D
