INSTALACIÓN

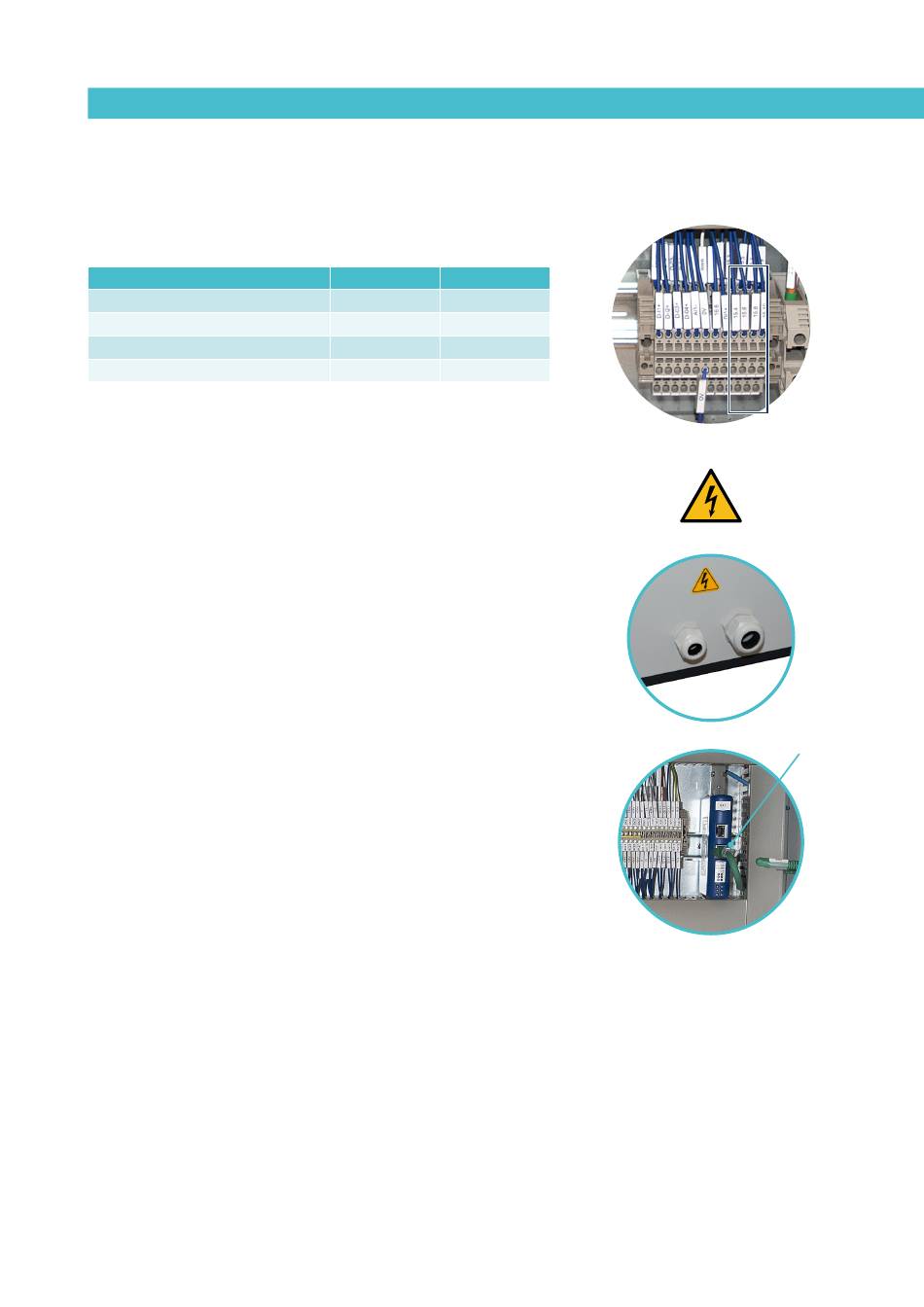

Señales de salida del PLC
Estas señales se encuentran cableadas internamente, junto con las señales
externas asociadas, en los bornes siguientes
Señal
Máquina correcta (Temperatura OK)
Bidón casi vacío
Bidón vacío
Motor en funcionamiento
Conexión del cable de comunicación
Aviso: Riesgo de recibir sacudidas eléctricas. La falta de atención puede pro-
vocar lesiones o la muerte.
1. Desconectar la corriente eléctrica del equipo.
2. Pasar el cable de la señal (max. Ø14mm) por el pasamuros trasero del
equipo (P) y fijarlo al anclaje interior, cuidando de que el cable alcance
las bornas correspondientes.
3. Conectar el cable de comunicación procedente del equipo exterior en
el puerto RJ45 de la pasarela de comunicación (F).
4. Verificar que el cable ha quedado bien conectado y su recorrido por el
armario eléctrico no presenta riesgos de atrapamiento, corte o cual-
quier deterioro accidental.
5. En la parte posterior, colocar la abrazadera de fijación del cable, ce-
rrándola sobre el mismo, y fijarla en la chapa de adaptación.
6. Para habilitar el dispositivo ver el punto 'Activación de comunicaciones
ModBus'.
Borna Output
15X4.1 / 15X4.2 PLC Output
15X4.3 / 15X4.4 PLC Output
15X4.5 / 15X4.6 PLC Output
15X4.7 / 15X4.8 PLC Output
MA-5193 ESP PLATO SEGUIDOR PS20 ETHERNET IP
P
F
