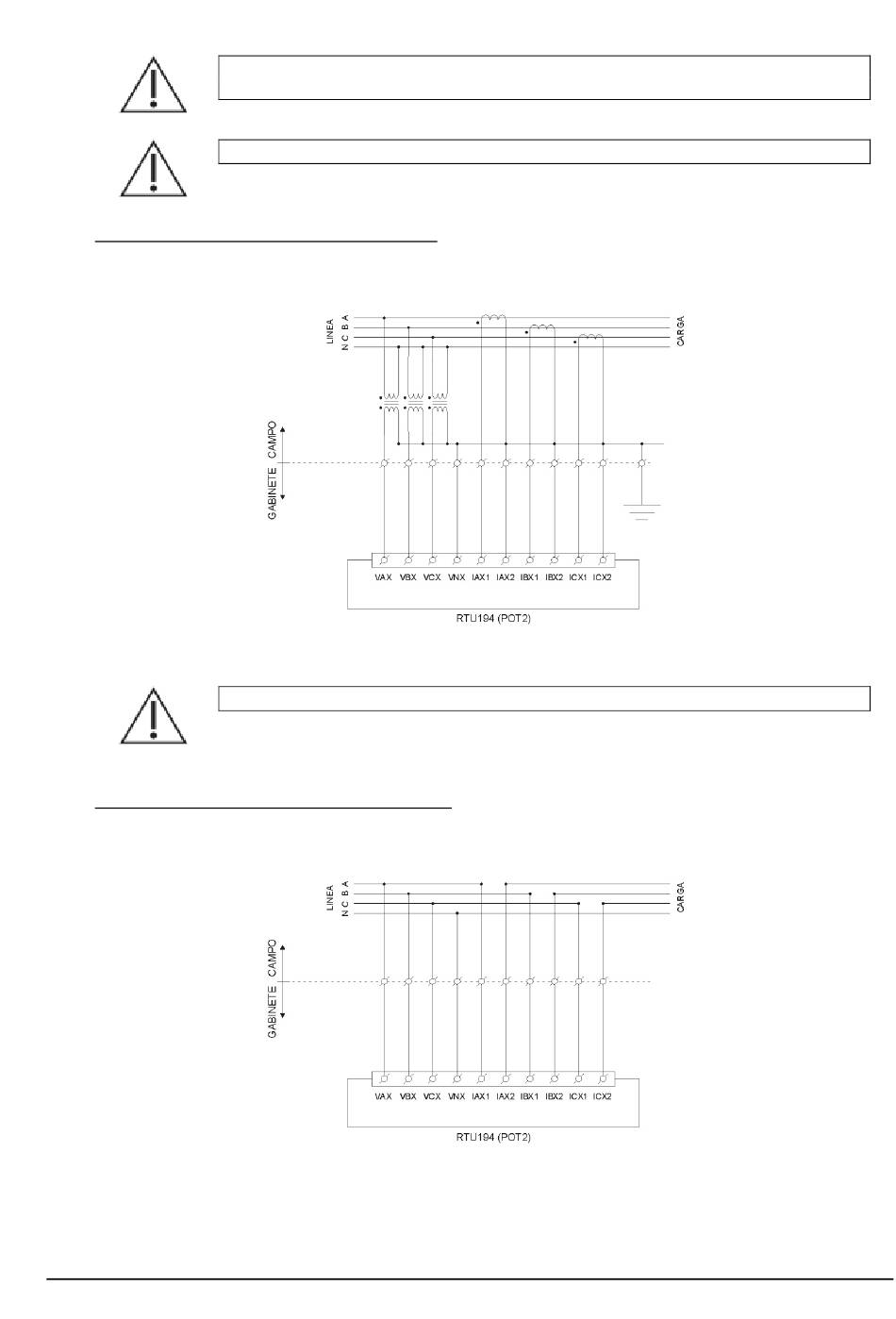

Figura 3-14 : Módulo Pot2 - Conexión Sistema Trifásico 4Wy; Figura 3-15 : Módulo Pot2 - Conexión Sistema Trifásico En Forma Directa - Controles RTU194 Manual De Usuario

Conexionado sistema trifásico estrella 4 hilos
Se debe configurar el modo de la red eléctrica como 4WY.
Debe configurarse un cálculo tipo ST3F.
Conexionado sistema trifásico en forma directa
Se debe configurar el modo de la red eléctrica como 4WY.
Debe configurarse un cálculo tipo ST3F.
Figura 3-15 : Módulo POT2 - Conexión sistema trifásico en forma directa
Controles S.A.
Utilizar borneras frontera seccionables para las tensiones, abriendo el circuito tanto
para conectar el equipo como para desconectarlo.
Se recomienda utilizar borneras frontera con punto de prueba.
Figura 3-14 : Módulo POT2 - Conexión sistema trifásico 4WY
Los secundarios de los transformadores de corriente y tensión deben ser aterrados.
