4-7 Salidas Analógicas - Estos pines mandan un voltaje de salida proporcional a los valores
seleccionados en los recuadros 1-4. Cuando una amplitud es seleccionada para una
lectura de ØV, a la salida indicara 0% de la señal y una salida de 2.5V indicara 100% de la
señal. Cuando el valor de espesor es seleccionado para una lectura de ØV, la salida
corresponde al valor del espesor que es menor o igual al del borde izquierdo desplegado
en la pantalla (0% horizontal) y para un valor de 2.5V la salida corresponderá al valor del
espesor que es mayor o igual al 100% de la horizontal desplegada en la pantalla.
8. Dato Vá
lido - Esta señal es generada una vez por ciclo. Durante la parte "alta" de la señal
las Sali
das TTL y Analógicas son actualizadas y no son válidas. Un borde descendente de

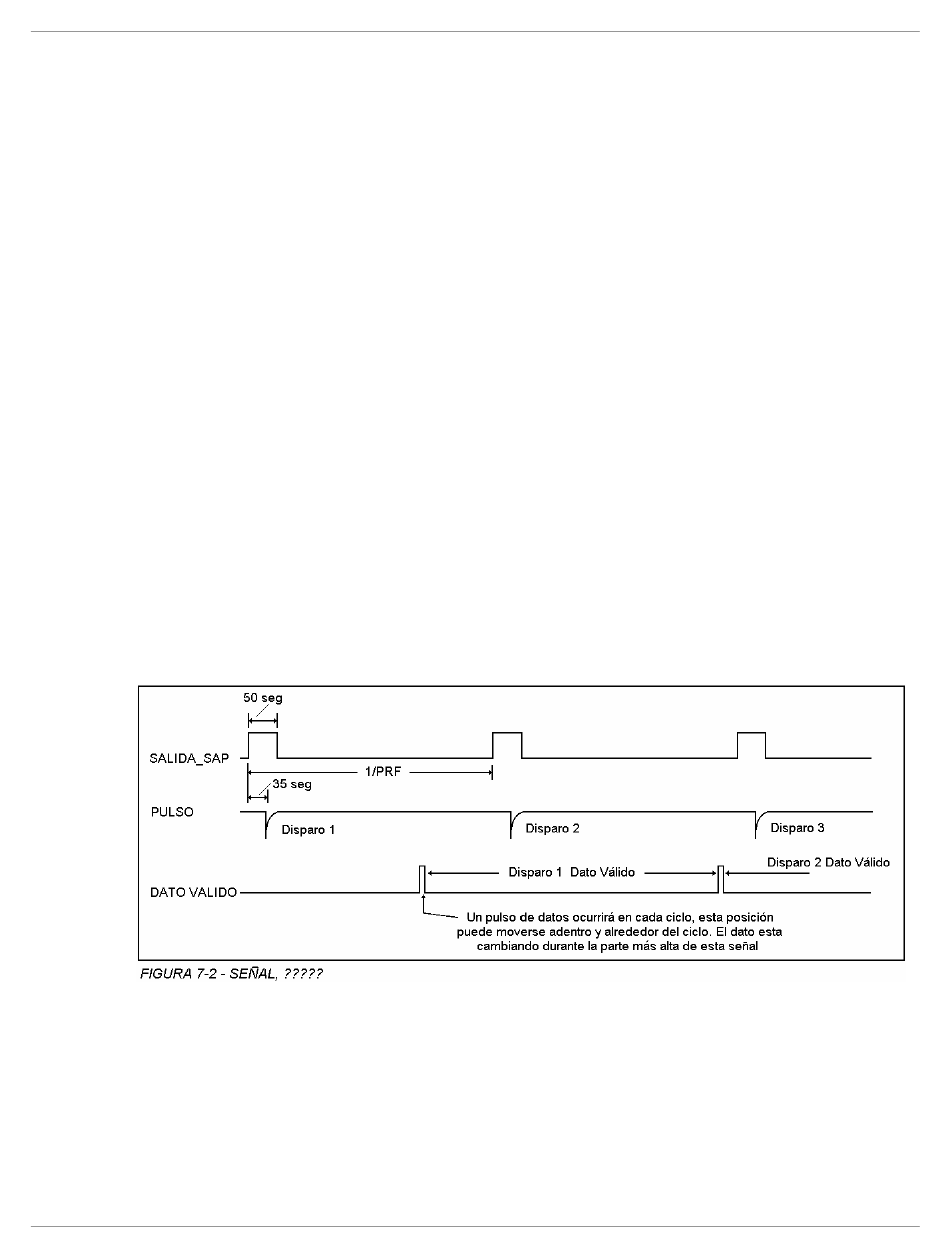

esta señal o un nivel bajo en esta señal indica que el dato es válido y estable. (Vea la
Figura 7-2).
9-1
1 Salidas T
seleccionado. Cuando la condición de alarma existe la salida es "alto" (5 V) y cuando no
existe alarma la salida es "bajo" (0 V).
12.
Tierra
1
3.
Salida SAP - La salida por este pin de un pulso largo es de 50 pseg al principio de cada
ciclo. El pulso se dispara a 35 pseg después del borde ascendente de esta señal. (Vea la
Figura 7-2)
1
4. Habilitar Imagen MUXD - Este pin acepta la señal del multiscanner MUXD de
Krautkramer. Esta señal indica el canal del MUXD, el cual debe seleccionarse para ser
desplegado en el USN 58.
7.3
C
ontrol Remoto del USN 58
El USN 58 es capaz de recibir códigos de instrucciones desde una computadora pe
T
erminal conectada al puerto E/S RS-232.
Las instrucciones deben ser trasmitidas al USN 58 como escape de secuencias, esto es, una
serie de golpes de tecla, el primero de los c
Departamento Técnico – Llog, s.a. de c.v.
TL - La salida por estos pines indica el estado de la alarma del parámetro
uales es siempre la tecla Escape (ASCII 27).
Manual de Operación USN 58
rsonal o
Página 111
