1.4
Unidad transceptora (FSV-251)
Seleccione una ubicación de montaje teniendo en cuenta que la longitud del cable en-
tre la unidad transceptora y la unidad de casco es de 10 m (estándar).
La unidad transceptora se debe sujetar a una base de montaje (suministrada por el
astillero), cuyas dimensiones se especifican en el diagrama que figura al dorso de
este manual.
Refuerce la unidad transceptora para evitar vibraciones mediante el procedimiento
que se describe a continuación.

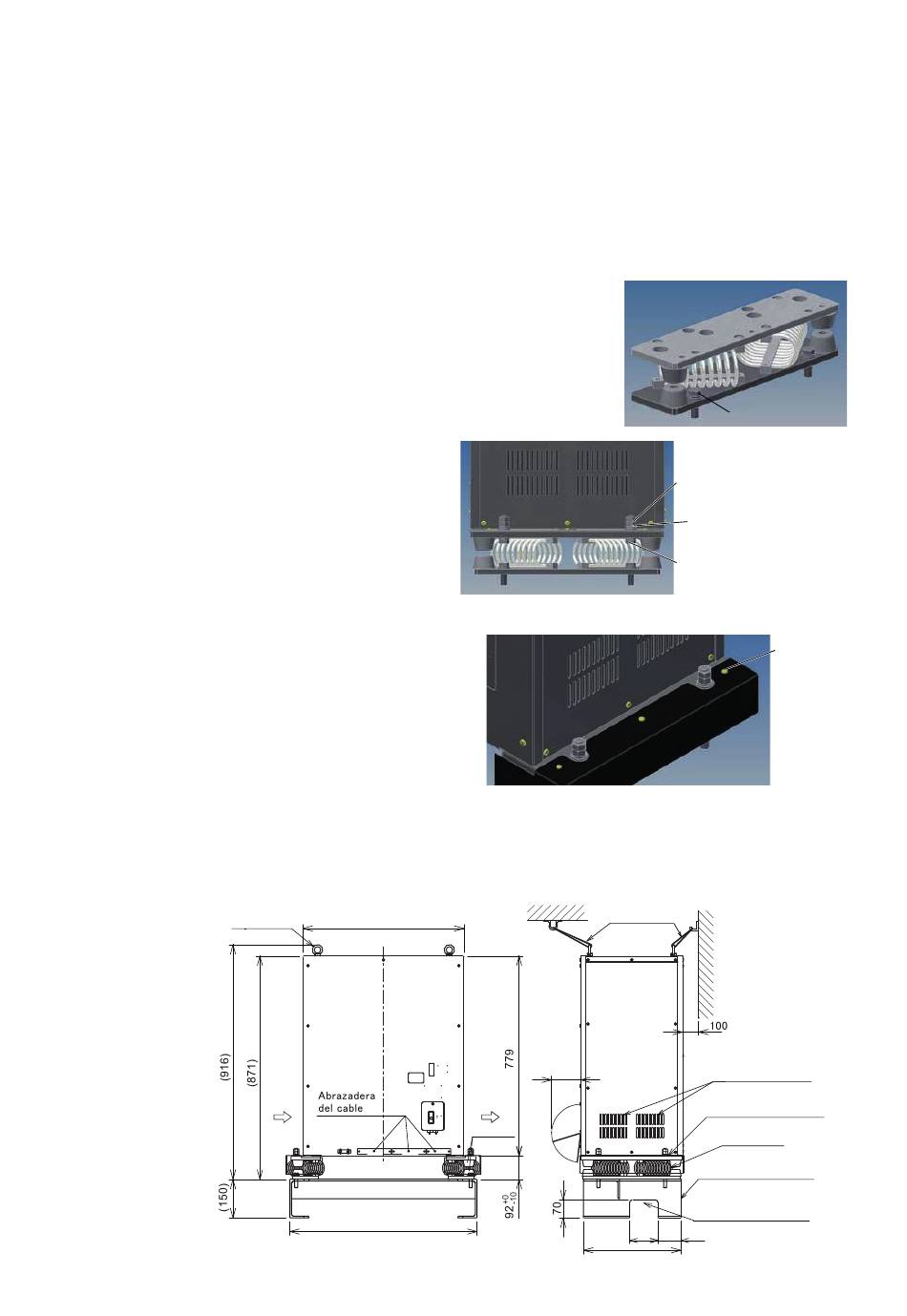

1. Sujete el dispositivo antivibración (2 unidades) a la
base de montaje mediante pernos y tuercas M12
(4 unidades, no se suministran). Inserte los pernos
desde la parte superior de la placa de fijación.
2. Coloque las patas del transceptor en el dispositivo
antivibración.
3. Fije la unidad transceptora al
dispositivo antivibración con
pernos hexagonales M10x50,
arandelas elásticas, arande-
las planas y 2 tuercas (sumi-
nistrados). Inserte los pernos
desde la parte inferior de la
placa de fijación.
4. Coloque las cubiertas del dispo-
sitivo antivibración sobre la base
del transceptor y, a continuación,
fíjelas al dispositivo antivibración
mediante los pernos M4x8 (su-
ministrados).
5. Mediante cables de acero (no suministrados), conecte las argollas al mamparo.
Balancee la unidad mientras se ajustan las longitudes de los cables. El cable
debe permitir un balanceo suficiente para que los topes superior e inferior se jun-
ten cuando el cable no tenga reserva de longitud.
4 argollas
630
Entrada
de aire
(730)
1. INSTALACIÓN DEL SISTEMA
Cable de acero
(antibalanceo)
(no suministrado)
114
Salida
de aire
Tapón
(110)
380
Perno/tuerca (M12)
Tuerca (M12, 2 unidades)
Arandela elástica,
Arandela plana
(M12)
Perno hexagonal (M12)
Perno
hexagonal
(M4x8)
Rendijas de ventilación
(ambos lados)
Cubierta de dispositivo
antivibración
Dispositivo
antivibración
Base de montaje
(suministro de astillero)
Entrada del cable
(izquierda o derecha)
90
1-11
