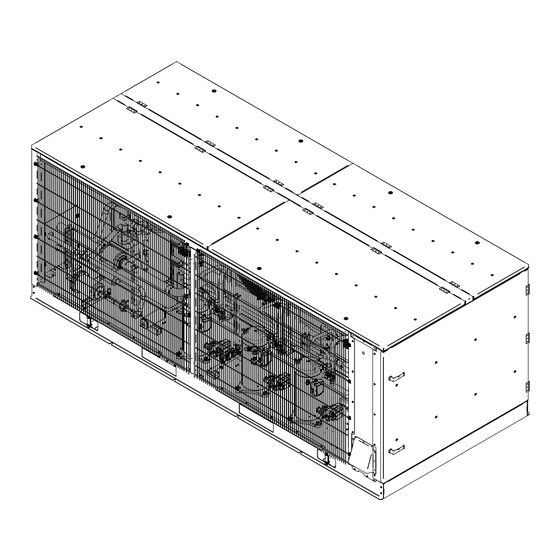

- Página 1 Æ Proto-Aire EZ Installation and Operation Manual Le manuel en français est P/N 3090249_D disponible via le code QR July 2019 MANUAL- Proto-Aire EZ - IO...
-
Página 3: Tabla De Contenido
Shipping Damage ........................ 5 Apparent Loss or Damage ....................5 Concealed Loss or Damage ....................5 On Site Damage Control ..................... 5 Proto-Aire EZ UNIT NOMENCLATURE ..............6 Rigging ..........................7 Physical Drawings and Dimensions (Submittal Documents) ..........8 REFRIGERATION PIPING ................ - Página 4 Proto-Aire EZ I/O Manual TABLE OF CONTENTS (Continued) STARTUP Startup ..........................17 Charging the Refrigeration Side ..................17 Procedure – Triple Evacuation ................... 18 Pre-charge Check List ......................18 Refrigerant Charge ......................18 Compressor Motor Rotation ..................... 19 Final Checks ........................20 Control Settings .........................
-
Página 5: Installation
On Site Damage Control The Proto-Aire EZ Unit is shipped on skids with panels installed. Remove panels to access lifting points on frame. Do not attempt to move the unit from the skids without first removing the panels. -
Página 6: Proto-Aire Ez Unit Nomenclature
Proto-Aire EZ I/O Manual Proto-Aire EZ UNIT NOMENCLATURE The model numbers for Proto-Aire EZ units are shown on the legend in modular form. The nomenclature is interpreted as follows: Voltage K = 208/3/60; D = 208/1/60 Refrigerant: F = 407F; Q = 407A;... -
Página 7: Rigging
N.E.C. and local electrical code restrictions must be followed for electrical clearances and all other installation requirements. Proto-Aire EZ — Physical Data Dimensions for the three fan units are typical for the following: 119 MIN ATTACH LIFTING SHACKLES HERE. -
Página 8: Air Intake
Proto-Aire EZ I/O Manual Small Unit Large Unit Approximate Operating Weight (lbs.) 2132 2505 Shipping Weight 2080 2437 R448A/R449A/407A/407F/404A R448A/R449A/407A/407F/404A Refrigerant LAHB13412 – 15.4; 5Row – 15; 2Row – 8 Unit Charge (Summer) lbs. LAHB13310 ‐ 12.1 LAHB13412 – 61.6; Unit Charge (Winter) 5Row – 56; 2Row – 24 LAHB13310 ‐ 45.4 Receiver Capacity at 80% AIR INTAKE HINGED 57 60 TOP COVERS GALVANIZED STEEL (G90U) AIR DISCHARGE EXTERIOR HOUSING GALVANIZED STEEL (G90U) - Página 9 Proto-Aire EZ I/O Manual OUTER HINGED DOOR CONTROL PANEL ACCESS DOOR EXTENSION OF STUBS 15.5 HEAT RCLM 18.0 16.5 SUCT LINE 1 11.0 LIQ LINE SUCT LINE 2 LIQ LINE 10.0 FROM SUCT LINE 2 HEAT RCLM 10.5 SUCT LINE 1 14.0...
- Página 10 Proto-Aire EZ I/O Manual LARGE PLATFORM UNIT REAR GRILLE IS OPTIONAL. SHOWN FOR REFERENCE. STORE STUBOUTS ARE FROM THIS PANEL HEAT RECLAIM STUBOUTS 3090249_D...
- Página 11 Proto-Aire EZ I/O Manual SMALL PLATFORM UNIT REAR GRILLE IS OPTIONAL. SHOWN FOR REFERENCE. STORE STUBOUTS ARE FROM THIS PANEL 3090249_D...
-
Página 12: Refrigeration Piping
Proto-Aire EZ I/O Manual REFRIGERATION PIPING Important: Since Hussmann has no direct control over the installation, providing freeze-burst protection is the responsibility of the installing contractor. Always use a pressure regulator with a nitrogen tank. Do not exceed 2 psig and vent lines when brazing. -
Página 13: Liquid Line
Proto-Aire EZ I/O Manual Liquid Line Take-offs to evaporators must exit the bottom of the liquid line. Refrigeration Cycle Beginning with Compressors, refrigerant vapor is compressed into the Discharge Header. The oil separator effectively divides the refrigerant from the lubricant in the system. The lubricant is then returned to the compressors. -
Página 14: Oil Cycle
A Branch Circuit must be built to the unit using information supplied on the unit data plate for Minimum Current Ampacity (MCA) and Maximum Over Current Protective Device (MOPD). Proto-Aire EZ components are wired as completely as possible at the factory with all work completed in accordance with the National Electrical Code. All deviations required by governing electrical codes will be the responsibility of the installer. -
Página 15: For 208-230/1/60 Compressor Units
This circuit will be energized even when unit power is disconnected. LED Lighting Operation (if applied) The Proto-Aire EZ may include LED lighting within the electrical enclosure and within the unit. The lighting is controlled via a toggle switch within the electrical enclosure. The lighting will not function if power is removed from unit. -
Página 16: Generic Enclosure Layout
Proto-Aire EZ I/O Manual Generic Enclosure Layout The below electrical enclosure layout is a generic layout that shows names and locations of components within on the enclosure. The layout represents a 10kA SCCR unit with a through the door disconnect installed. As the product is configurable the layout below will not be representative of any one specific unit and should only be used as a generic example. -
Página 17: Startup
Using an 8 CFM or larger vacuum pump, connect to the access port on both the suction header and liquid supply line of the Proto-Aire EZ Unit. Connect one micron vacuum gauge at the pump, and one at the furthest point in the system from the compressor. Plan procedures so breaking the vacuum with refrigerant will not introduce contaminates into the system. -
Página 18: Procedure - Triple Evacuation
Thermostat setting NOTES: Refrigerant Charge • Remember the condenser in the Proto-Aire EZ holds only a small amount of refrigerant. It is therefore very easy to overcharge the Proto-Aire EZ unless care is taken during the charging process. • Charging until the liquid sight glass is clear of bubbles will often overcharge the system causing head pressure alarms. -
Página 19: Oil Charge
4. Look for the green light on the single-phase protector. If the light is red, turn OFF the main power switch. All Proto-Aire EZ 3-phase wiring is connected L1 to T1, L2 to T2, and L3 to T3. Have the field connections corrected so the phase protector indicates phase alignment. -
Página 20: Final Checks
Return gas superheat should be 20 to 30 °F on all units Once system is up and running, it is the responsibility of the installer to see that all the final adjustments are made so the Proto-Aire EZ delivers maximum temperature performance and efficiency for the customer. These include: •... -
Página 21: Electronic Oil Level Control
Proto-Aire EZ I/O Manual Electronic Oil Level Control Electronic oil regulators monitor oil levels. The units are powered by a 208V power supply. When the oil level in the compressor drops below ½ sightglass, the fill light comes on and the oil solenoid is energized. -
Página 22: Offtime Defrost
Proto-Aire EZ I/O Manual Offtime Defrost Application Off-time defrost is the simplest defrost type. A relay is used to de-energize a solenoid valve at specific times. Suction stop solenoid valves should be used to control temperature on long lineups due to the limited receiver capacity. Isolation ball valves for each case lineup are recommended for ease of servicing. -
Página 23: Service
Proto-Aire EZ I/O Manual Service and Maintenance IMPORTANT: Since Hussmann has no direct control over the installation, providing the freeze-burst protection is the responsibility of the installing contractor. Know whether or not a circuit is open at the power supply. Remove all power before opening control panels. -
Página 24: Replacing Drier
Proto-Aire EZ I/O Manual Front seat Suction and Discharge Service Valves: Bleed compressor pressure through both discharge and suction access ports into an approved recovery vessel. Remove externally mounted components that will be re-used on the replacement compressor. Remove suction and discharge rotolocks. -
Página 25: Checklist
Proto-Aire EZ I/O Manual Use this form as a guide for your store’s checklist on the following page. Sample Proto-Aire EZ Checklist Store: QT Market Location: Anytown, USA Date: 7/30/2018 Time: Unit Model Number Serial Number Factory Order Number Manufacture Date... - Página 26 Proto-Aire EZ I/O Manual Proto-Aire EZ Checklist Store: Location: Date: Time: Unit Model Number Serial Number Factory Order Number Manufacture Date Defrost Circuit NO. Type No./Day Length Superheat Suction Set Point Suction Pressure Suction Temperature Oil Separator Pressure Differential Condenser...
-
Página 27: Sequence Of Operation
Proto-Aire EZ I/O Manual Sequence of Operation 1) General Overview of Sequence A. System Inputs & Control The BAS or system controller monitors system inputs, controls system outputs, and provides alarm functionality, with electro-mechanical or electronic safety devices serving as back up should the controller fail. - Página 28 Proto-Aire EZ I/O Manual C. Low Pressure Control The system controller will stage the compressor on and off based on a suction pressure setpoint. The suction group includes an adjustable low-pressure control. D. Discharge Temperature Sensor Certain models of the digital compressor have a discharge temperature sensor installed in the head of the compressor.
- Página 29 Proto-Aire EZ I/O Manual Input Devices A. Ambient Temperature Sensor The Ambient Temperature Sensor measures the ambient temperature and is mounted near the inlet air side of the first condenser fan. The ambient temperature sensor is for monitoring only and does not have a failure mode or impact system operation.
- Página 30 LIQUID DRIER CORE Optional Optional Replaceable liquid drier core Follow the link below to the Hussmann parts e-store database for a complete list of replacement parts: https://parts.hussmann.com/product-search Below are the links to the Emerson CPC E2E and Danfoss AK series control information: Emerson: https://climate.emerson.com/en-us/products/controls-monitoring-systems...
- Página 31 To obtain warranty information or other support, contact your Hussmann representative. Please include the model and serial number of the product. Hussmann Corporation, Corporate Headquarters: Bridgeton, Missouri, U.S.A. 63044-2483 01 October 2012...
- Página 32 Hussmann Corporation 12999 St. Charles Rock Road Bridgeton, MO 63044-2483 www.hussmann.com...
- Página 33 Æ Proto-Aire EZ Manual de instalación y operación N/P 3090249_D Julio de 2019 MANUAL- Proto-Aire EZ - IO-SP MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ - SP...
- Página 35 Pérdidas o daños evidentes ....................37 Pérdidas o daños ocultos ....................37 Control de daños en el sitio ....................37 Nomenclatura de la unidad Proto-Aire EZ ............... 38 Proto-Aire EZ — Datos físicos ..................39 Dibujos y dimensiones físicas (Documentos de presentación) ........... 40 TUBERÍA DE REFRIGERACIÓN ..............44...
- Página 36 MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ CONTENIDO (Continuación) ARRANQUE ....................49 Carga del lado de refrigeración ..................49 Procedimiento de triple evacuación ................... 50 Lista de verificación previa a la carga ................50 Carga de refrigerante ......................50 Carga de aceite ........................51 Rotación del motor del compresor ..................
-
Página 37: Instalación
Control de daños en el sitio La unidad Proto-Aire EZ se envía sobre deslizadores con los paneles instalados. Retire los paneles Cáncer y daños reproductivos para tener acceso a los puntos de izamiento en el marco. No trate de mover la unidad de los deslizadores sin primero quitar los paneles. -
Página 38: Nomenclatura De La Unidad Proto-Aire Ez
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ NOMENCLATURA DE UNIDAD Proto-Aire EZ Los números de modelo de las unidades Proto-Aire EZ se muestran en la clave en forma modular. La nomenclatura se interpreta de la siguiente manera: Voltage K = 208/3/60; D = 208/1/60 Refrigerante: F = 407F;... -
Página 39: Proto-Aire Ez - Datos Físicos
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Es responsabilidad del instalador asegurar que la instalación final del equipo cumpla con todos los requisitos de los códigos aplicables. Se debe cumplir con las restricciones de los códigos eléctricos locales y del Código Eléctrico Nacional (N.E.C.) en lo que respecta a las separaciones eléctricas y a todos los demás requisitos... -
Página 40: Entrada De Aire
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Unidades pequeñas Unidades grandes Peso operativo aproximado (lb) 2132 2505 2080 2437 Peso al envío Refrigerante R448A/R449A/407A/407F/404A R448A/R449A/407A/407F/404A LAHB13412 – 15.4 Carga de la unidad (verano) en lb 5 hileras – 15; 2 hileras – 8 LAHB13310 ‐... - Página 41 MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ PUERTA EXTERIOR CON BISAGRAS PUERTA DE ACCESO AL PANEL DE CONTROL EXTENSIÓN DE LOS DUCTOS CORTOS 15.5 A RECUP. DE CALOR 18.0 16.5 LÍNEA DE SUCC. 1 11.0 LÍNEA DE LÍQ. LÍNEA DE SUCC. 2 LÍNEA DE LÍQ.
- Página 42 MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ UNIDAD DE PLATAFORMA GRANDE LA REJILLA POSTERIOR ES OPCIONAL. SE MUESTRA COMO REFERENCIA. LOS DUCTOS CORTOS DE LA TIENDA PROVIENEN DE ESTE PANEL DUCTOS CORTOS DE RECUPERACIÓN DE CALOR N/P 3090249_D...
-
Página 43: Unidad De Plataforma Pequeña
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ UNIDAD DE PLATAFORMA PEQUEÑA LA REJILLA POSTERIOR ES OPCIONAL. SE MUESTRA COMO REFERENCIA. LOS DUCTOS CORTOS DE LA TIENDA ESTÁN EN ESTE PANEL N/P 3090249_D... -
Página 44: Tubería De Refrigeración
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ TUBERÍA DE REFRIGERACIÓN Importante: Debido a que Hussmann no tiene control directo sobre la instalación, el contratista de instalaciones tiene la responsabilidad de brindar protección contra los reventones por congelación. Siempre use un regulador de presión con un tanque de nitrógeno. No exceda de 2 psig y ventile las mangueras al soldar. -
Página 45: Manguera De Líquido
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Manguera de líquido Los emisores a los evaporadores deben salir por la parte inferior de la manguera de líquido. Ciclo de refrigeración Comenzando con los compresores, el vapor refrigerante se comprime en el cabezal de tubos de descarga. -
Página 46: Ciclo De Aceite
(MCA) y el dispositivo de protección contra corriente máxima (MOPD). Los componentes de la unidad Proto-Aire EZ se cablean en fábrica lo más completamente posible, donde todo el trabajo se realiza de conformidad con el Código Eléctrico Nacional. Todas las desviaciones requeridas por los códigos eléctricos aplicables serán responsabilidad del instalador. -
Página 47: Para Grupos Compresores De 208-230/1/60
Funcionamiento del circuito GFCI (Interruptor de circuito por falla a tierra) de 120 V La unidad Proto-Aire EZ puede incluir un receptáculo de servicio GFCI opcional. Se cablea en el local desde el circuito dedicado. Este circuito estará energizado incluso cuando la alimentación de la unidad esté... -
Página 48: Diagrama Genérico De La Caja
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Diagrama genérico de la caja El diagrama de la caja de conexiones eléctricas a continuación es un diagrama genérico que muestra los nombres y las ubicaciones de los componentes dentro de la caja. El diagrama representa una unidad 10kA SCCR con un interruptor instalado a través la puerta. -
Página 49: Arranque
Con una bomba de vacío de 8 pies cúbicos por minuto o más grande, conecte al puerto de acceso el cabezal de succión y la manguera de suministro de líquido de la unidad Proto-Aire EZ. Conecte un medidor de micras de vacío a la bomba y otro en el extremo más lejano del compresor en el sistema. -
Página 50: Procedimiento De Triple Evacuación
• Recuerde que el condensador de la unidad Proto-Aire EZ contiene solamente una pequeña cantidad de refrigerante. Por ello, es muy fácil sobrecargar la unidad Proto-Aire EZ, a menos de que se tenga cuidado durante el proceso de carga. •... -
Página 51: Carga De Aceite
Busque la luz verde en el protector monofásico. Si la luz es roja, apague (OFF) el interruptor de alimentación principal. Todo el cableado trifásico de la unidad Proto-Aire EZ está conectado L1 a T1, L2 a T2 y L3 a T3. Corrija las conexiones en el local de tal manera que el protector de fase indique alineación de fase. -
Página 52: Comprobaciones Finales
Una vez que el sistema esté listo y funcionando, el instalador tiene la responsabilidad de procurar que se hagan todos los ajustes finales, de tal manera que la unidad Proto-Aire EZ le ofrezca al cliente el máximo rendimiento en la temperatura y la máxima eficiencia. Esto incluye: •... -
Página 53: Control Electrónico De Nivel De Aceite
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Control electrónico de nivel de aceite Los reguladores electrónicos de aceite monitorean los niveles de aceite. Las unidades se activan con una fuente de alimentación de 208 V. Cuando el nivel de aceite en el compresor cae por debajo de la mitad de la mirilla, la luz de llenado se enciende y el solenoide del aceite se energiza. -
Página 54: Descongelamiento Durante El Apagado
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Descongelamiento durante el apagado Aplicación El descongelamiento durante el apagado es el tipo de descongelamiento más simple en el cual se usa un relé para desenergizar una válvula solenoide en momentos específicos. Se deben usar válvulas solenoides de suspensión de succión para controlar la temperatura en agrupaciones grandes, debido... -
Página 55: Servicio
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Servicio y mantenimiento IMPORTANTE: Debido a que Hussmann no tiene control directo sobre la instalación, el contratista de instalaciones tiene la responsabilidad de brindar protección contra los reventones por congelación. Conozca si un circuito está abierto o no en la fuente de alimentación. Desconecte toda la electricidad antes de abrir los paneles de control. -
Página 56: Reemplazo Del Secador
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Asiente hacia delante las válvulas de servicio de succión y de descarga: Purgue la presión del compresor a través de los puertos de acceso de descarga y de succión; utilice un recipiente de recuperación aprobado. -
Página 57: Lista De Verificación
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Use este formulario como guía para completar la lista de verificación de su tienda en la página siguiente. Muestra de Lista de verificación para Proto-Aire EZ Tienda: Cualquier tienda Ubicación: Dondesea, EE.UU. Fecha: 30/07/2018... -
Página 58: Lista De Verificación Proto-Aire Ez
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Lista de verificación Proto-Aire EZ Tienda: Ubicación: Fecha: Hora: Unidad Número de modelo Número de serie Número de orden de fábrica Fecha de fabricación Descongelamiento Número de circuito Tipo Número/Día Longitud Recalentamiento Punto de referencia de succión... -
Página 59: Secuencia De Operación
MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Secuencia de operación 1) Descripción general de la secuencia A. Entradas y control del sistema El sistema de automatización de edificios (Building Automated System, BAS) o el controlador del sistema monitorean las entradas del sistema, controlan las salidas del sistema y ofrecen funciones de alarma, con dispositivos de seguridad electromecánicos o electrónicos que sirven de respaldo... - Página 60 MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ C. Control de baja presión El controlador del sistema apagará y encenderá el compresor en base a la presión de succión de referencia. El grupo de succión incluye un control de baja presión regulable.
- Página 61 MANUAL DE INSTALACIÓN Y OPERACIÓN Proto-Aire EZ Dispositivos de entrada A. Sensor de temperatura ambiente El sensor de temperatura ambiente mide la temperatura ambiente y está montado cerca del lado de la entrada de aire del primer ventilador del condensador. El sensor de temperatura ambiente solo se usa para monitorear y no tiene un modo de falla ni afecta el funcionamiento del sistema.
- Página 62 Opcional Opcional Núcleo de secador de líquido reemplazable Siga el enlace de abajo de la base de datos de la tienda electrónica de piezas de Hussmann para obtener una lista completa de las piezas de repuesto: https://parts.hussmann.com/product-search A continuación se muestran los enlaces para obtener la información de control de las series Danfoss AK y...
- Página 63 Para obtener información acerca de la garantía u otro tipo de apoyo, contacte a su representante de Hussmann. Incluya el modelo y el número de serie del producto. Hussmann Corporation, Corporativo: Bridgeton, Missouri, EE.UU. 63044-2483 1 de octubre de 2012...
