Instalación de junta de drenaje
n
otA
Las juntas de drenaje difieren ligeramente en las diferentes unidades exteriores.
Inspeccione su equipo y use las instrucciones de instalación específicas del suyo.
En
caso
de
juntas
de
drenaje
con
sellos

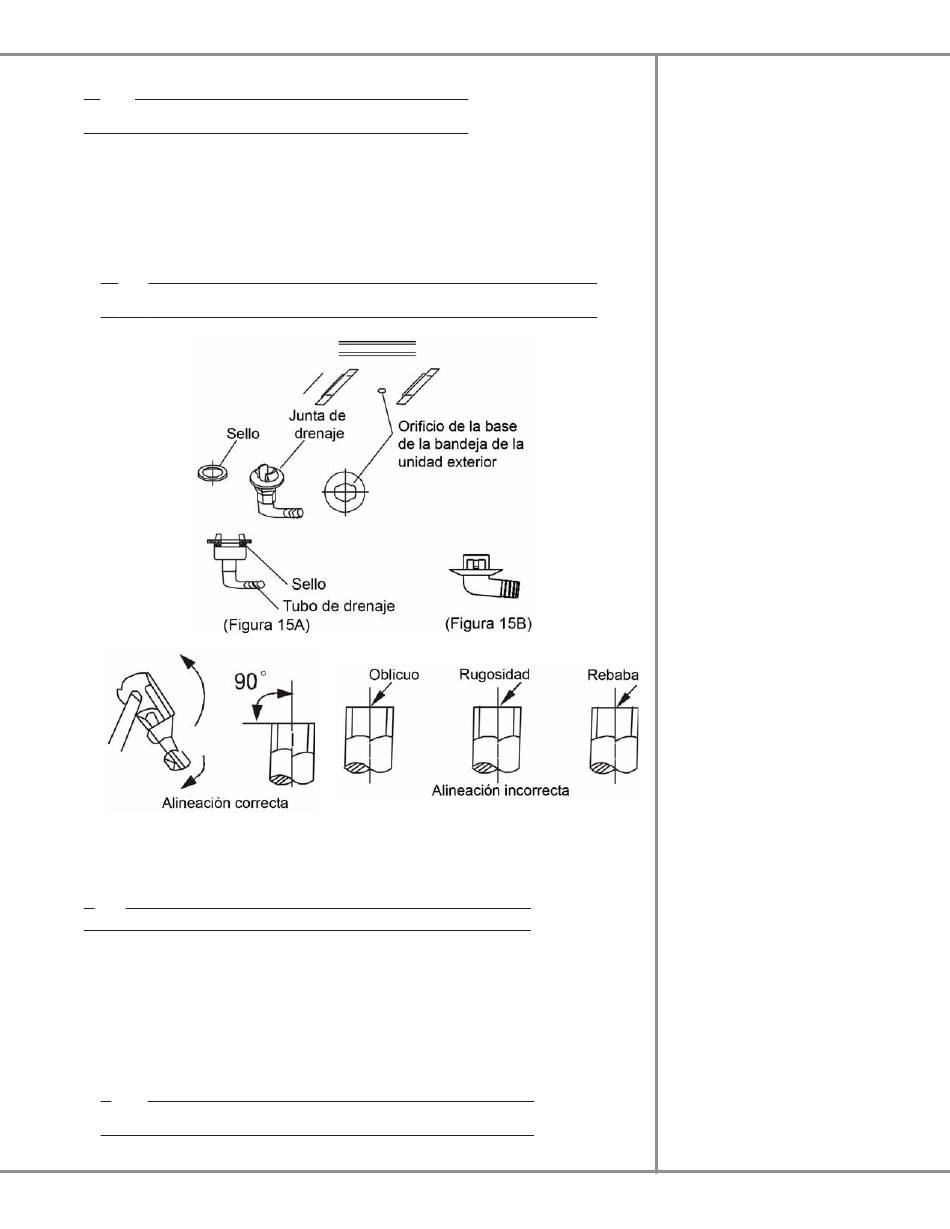

(figura
15A):
• Deslice el sello sobre la junta de drenaje e insértelo en el orificio en la bandeja de base de
la unidad exterior. Gírelo 90° para asegurarlo (vea la figura 16).
En
caso
de
juntas
de
drenaje
sin
sellos
(figura
15B):
• Inserte la junta de drenaje en el orificio de la bandeja de base de la unidad exterior hasta
que quede fijo y se oiga un «clic».
n
otA
Para proteger a la unidad exterior contra condensación de agua durante el modo calefacción, conecte
la junta de drenaje con una manguera de drenaje de extensión (proporcionada por el instalador).
Conexiones
del
conducto
de
refrigerante
n
otA
La causa principal de pérdida de refrigerante se debe a conexiones defectuosas.
Haga las conexiones abocardadas con el siguiente procedimiento:
1. Retire las tuercas abocardadas adosadas a las unidades interior y exterior. Antes de
abocardarlas, deslícelas sobre las tuberías. No es posible colocarlas después de abocardar
los caños.
2. Inserte el caño en el abocardador hasta la medida «A» en la tabla. Abocarde la tubería
como se muestra en la figura 19. Asegúrese de que la abertura esté libre de rebabas y
completamente formada para hacer una junta a prueba de fugas.
n
otA
A fin de evitar que caigan rebabas en las tuberías, coloque hacia abajo el extremo del caño
de cobre mientras quita las rebabas.
IO-411A
Figura
16
www.goodmanmfg.com
Notas
9
