Xylem WTW inoLab Multi 9310P IDS Instrucciones De Operación

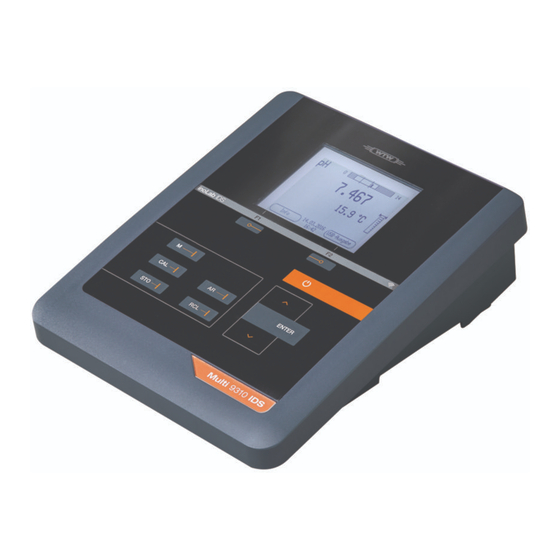

Instrumento de medición digital para sensores ids
Ocultar thumbs
Ver también para WTW inoLab Multi 9310P IDS:
- Instrucciones de operación (114 páginas)
Manuales relacionados para Xylem WTW inoLab Multi 9310P IDS
Resumen de contenidos para Xylem WTW inoLab Multi 9310P IDS
- Página 1 INSTRUCCIONES DE OPERACIÓN ba75937s07 07/2016 Multi 9310P IDS Multi 9310 IDS ® inoLab Multi 9310 IDS(P) INSTRUMENTO DE MEDICIÓN DIGITAL PARA SENSORES IDS (PH/REDOX/O2/COND)
- Página 2 ® inoLab Multi 9310 IDS Copyright © 2016 Xylem Analytics Germany GmbH Printed in Germany. ba75937s07 07/2016...
-
Página 3: Tabla De Contenido
® inoLab Multi 9310 IDS Indice Indice Sumario......... . . 7 Instrumento de medición Multi 9310 IDS . - Página 4 ® Indice inoLab Multi 9310 IDS 4.1.5 Información del sensor ......18 Encender el instrumento de medición ....19 Apagar el instrumento de medición .
- Página 5 ® inoLab Multi 9310 IDS Indice 8.1.1 Medir la conductibilidad ......56 8.1.2 Medir la temperatura ......58 Compensación de temperatura .
- Página 6 ® Indice inoLab Multi 9310 IDS 12 Transferir datos (interfase USB) ..... . 90 12.1 Llamar los datos de medición actuales ....90 12.2 Transferir datos (a un ordenador / computador PC) .
-
Página 7: Sumario
® inoLab Multi 9310 IDS Sumario Sumario Instrumento de medición Multi 9310 IDS Con el instrumento de medición, compacto y de alta precisión Multi 9310 IDS puede Ud. efectuar mediciones en forma rápida y fidedigna del pH, del valor Redox, de la conductibilidad y del oxígeno. El Multi 9310 IDS ofrece para todos los campos de aplicación máxima como- didad de empleo, confiabilidad y seguridad de medición. -
Página 8: Grada
® Sumario inoLab Multi 9310 IDS Instrumento de medición Multi 9310P IDS con impresora integrada La impresora integrada del Multi 9310P IDS permite documentar las medicio- nes de acuerdo a la GLP (Good Laboratory Practice). Toda la información concerniente a la impresora del Multi 9310P IDS ha sido compilada en un capítulo propio (vea el párrafo 13 I 9310P IDS), página 92). -
Página 9: Sensores Ids
® inoLab Multi 9310 IDS Sumario 1.3.1 Sensores IDS Sensores IDS soportan el reconocimiento automático de sensores visualizan en el menú de configuración únicamente la configuración indivi- dual que corresponde procesan en el sensor las señales de manera digital, de modo que aún con cables largos es posible efectuar mediciones precisas y sin perturbaciones ... -
Página 10: Adaptador Ids Para Sensores Analógicos
® Sumario inoLab Multi 9310 IDS 1.3.3 Adaptador IDS para sensores analógicos Empleando un adaptador IDS se puede trabajar con el Multi 9310 IDS también con sensores analógicos. La combinación de un adaptador IDS con un sensor equivale a un sensor IDS. En el cabezal del adaptador se encuentra la eléctrónica de medición con los datos archivados en su memoria. -
Página 11: Seguridad
® inoLab Multi 9310 IDS Seguridad Seguridad Informaciones sobre la seguridad 2.1.1 Informaciones sobre la seguridad en el manual de instrucciones El presente manual de instrucciones contiene información importante para el trabajo seguro con el instrumento de medición. Lea completamente el manual de instrucciones y familiarícese con el instrumento de medición antes de ponerlo en funcionamiento y al trabajar con él. -
Página 12: Funcionamiento Seguro
® Seguridad inoLab Multi 9310 IDS Funcionamiento seguro 2.2.1 Uso específico El uso específico del instrumento es unicamente la medición del valor pH, de la reducción, de la conductibilidad y del oxígeno en un ambiente de laboratorio. La utilización de acuerdo a las instrucciones y a las especificaciones técnicas del presente manual de instrucciones es lo específico (vea el párrafo 16 E , página 102). -
Página 13: Puesta En Funcionamiento
® inoLab Multi 9310 IDS Puesta en funcionamiento Puesta en funcionamiento Partes incluídas Instrumento de medición Multi 9310 IDS / Multi 9310P IDS 4 pilas de 1,5 V, tipo Mignon AA Transformador de alimentación Cable USB (enchufe A en mini-enchufe B) ... -
Página 14: Colocar Las Pilas
® Puesta en funcionamiento inoLab Multi 9310 IDS 3.3.1 Colocar las pilas Ud. puede utilizar el instrumento de medición con pilas o bien, con baterías recargables (Ni-MH). Para cargar las baterías recargables se necesita un cargador externo. Abrir el compartimento de pilas (1) en la parte inferior del ins- trumento. -
Página 15: Enchufar El Transformador De Alimentación
® inoLab Multi 9310 IDS Puesta en funcionamiento 3.3.2 Enchufar el transformador de alimentación ATENCIÓN El voltaje de la red en el lugar de trabajo debe corresponder al voltaje de entrada del transformador de alimentación original (vea el párrafo 16.2 D , página 102). -
Página 16: Operación
® Operación inoLab Multi 9310 IDS Operación Principio general del manejo del instrumento 4.1.1 Teclado En el presente manual las teclas están identificadas por paréntesis angulares <..>. El símbolo de tecla (por ejemplo <ENTER>) significa en el manual de instruc- ciones una breve presión (oprimir y soltar). -
Página 17: Display
® inoLab Multi 9310 IDS Operación 4.1.2 Display Ejemplo pH: AutoCal TEC HOLD AR 03.04.2013 Transf. USB Info 08:00 1 Información sobre el estado actual (sensor) 2 Valor medido 3 Parámetro o magnitud de medición 4 Control permanente de los valores medidos (función CMC) 5 Símbolo del sensor (evaluación de la calibración, intervalo de cali- bración) 6 Temperatura medida (con unidad) -
Página 18: Conexiones Varias
® Operación inoLab Multi 9310 IDS 4.1.4 Conexiones varias 1 Sensores IDS (pH, Redox, conductibilidad, oxígeno) 2 Interfase USB-B (device) 3 Transformador de alimentación 4 Interfase de servicio ATENCIÓN Conecte al instrumento solamente sensores que no eroguen tensiones o corrientes inadmisibles que pudieran deteriorarlo (>... -
Página 19: Encender El Instrumento De Medición
® inoLab Multi 9310 IDS Operación 7.007 25.0 °C SenTix 940 más B09250001 Con <F1>/[más] visualizar otros datos del sensor (la configuración). SenTix 940 B092500013 Resolución pH 0.001 Resolución mV Tampón Intervalo calibr. Unid. pendiente mV/pH QSC: desc Software-Version V 1.00 03.04.2013 Retroceder 08:00... -
Página 20: Apagar El Instrumento De Medición
® Operación inoLab Multi 9310 IDS Apagar el instrumento de medición Con <On/Off> desconectar el instrumento. Iniciar la sesión con el nombre de usuario Una vez que el administrados haya activado la gestión de usuario (software MultiLab User, en el CD-ROM adjunto) , el instrumento permitirá efectuar medi- ciones sólo después de haber iniciado la sesión con el nombre de un usuario. - Página 21 ® inoLab Multi 9310 IDS Operación Si es necesario ingresar una contraseña: Con <><> seleccionar la opción Clave y confirmar con <ENTER>. Con el primer login bajo su nombre, el usuario establece la contra- seña. Una contraseña válida está compuesta por 4 cifras. El usuario puede cambiar su contraseña al iniciar la sesión la próxima vez.
-
Página 22: Navegación
® Operación inoLab Multi 9310 IDS Navegación 4.5.1 Funciones diversas Funciones Explicación diversas Medir En el display aparecen los datos de medición del sensor conectado, en el modo de indicación del valor medido Calibración En el display aparece el desarrollo de la calibración con la información correspondiente a la calibración, a las funcio- nes y a la configuración Archivar en... - Página 23 ® inoLab Multi 9310 IDS Operación Sistema General Interfase Función reloj Información servicio Reiniciar 03.04.2013 Retroceder 08:00 Configuración Las configuraciones están identificadas por un punto doble. La configura- ción actual aparece en el borde derecho. Con <ENTER> se accede al modo de configuración.
-
Página 24: Ejemplo 1 De Navegación: Asignar El Idioma
® Operación inoLab Multi 9310 IDS Registro cal. Memoria calibración Tampón: Calibración de un punto: Intervalo calibr.: Unid. pendiente: mV/pH ] 2.00 4.01 7.00 10.01 (25 °C) 03.04.2013 Retroceder 08:00 4.5.4 Ejemplo 1 de navegación: asignar el idioma Oprimir la tecla <On/Off>. Aparece el modo de indicación del valor medido. - Página 25 ® inoLab Multi 9310 IDS Operación Sistema General Interfase Función reloj Información servicio Reiniciar 03.04.2013 Retroceder 08:00 Con <><> marcar el sub-menú General. La selección actual aparece enmarcada. Con <ENTER> acceder al sub-menú General. General Idioma: Deutsch señal acust.: desc Iluminación: conec Contraste:...
-
Página 26: Ejemplo 2 Para La Navegación: Ajustar La Fecha Y La Hora
® Operación inoLab Multi 9310 IDS 4.5.5 Ejemplo 2 para la navegación: ajustar la fecha y la hora El instrumento está provisto de un reloj con calendario. La fecha y la hora aparecen en el renglón de indicación del estado de la indicación del valor medido. - Página 27 ® inoLab Multi 9310 IDS Operación Con <><> y <ENTER> modificar la configuración y confirmar. La hora está ajustada. En caso dado, configurar Fecha y Formato fecha. Para configurar, pro- ceder de la misma manera que para ajustar la hora. Con <F1>/[Retroceder] cambiar al menú...
-
Página 28: Valor Ph
® Valor pH inoLab Multi 9310 IDS Valor pH Medir 5.1.1 Medir el valor pH OBSERVACION ¡Si se tienen ordenadores / computadores PC o impresoras conectadas a tierra, no se pueden efectuar mediciones en medios igualmente conec- tados a tierra, pues resultarían valores falseados! La interfase USB no está... -
Página 29: Medir La Temperatura
® inoLab Multi 9310 IDS Valor pH Ud. puede finalizar en todo momento la función Control estabilidad y la función HOLD mediante <AR> o bien, <M>. Con <ENTER> activar la función Control estabilidad. Mientras el sistema no evalúe el valor medido como estable, se verá la indicación [AR]. -
Página 30: Calibración Ph
® Valor pH inoLab Multi 9310 IDS En la indicación de la temperatura reconoce Ud. que tipo de medición de tem- peratura está actualmente activado: Sensor térmico Resolución de la indica- Medición de la tempe- ción de la temperatura ratura 0,1 °C Automáticamente con sensor térmico... - Página 31 ® inoLab Multi 9310 IDS Valor pH Con <CAL> iniciar la calibración. Aparece el display de calibración para la primera solución amortigua- dora (indicación de la tensión). Tampón -180.0 24.8 °C AutoCal TEC 01.07.2011 08:00 Enjuagar escrupulosamente el sensor IDS con agua desionizada. Sumergir el sensor en la solución tamponada 1.
- Página 32 ® Valor pH inoLab Multi 9310 IDS Continuar con la Enjuagar escrupulosamente el sensor con agua desionizada. calibración de dos puntos Sumergir el sensor en la solución tamponada 2. Al medir sin sensor térmico: Ingresar la temperatura de la solución amortiguadora con <><>. Iniciar la medición con <ENTER>.
-
Página 33: Efectuar Una Calibración Manual (Concal)
® inoLab Multi 9310 IDS Valor pH 4.010 Tampón 180.0 24.8 °C AutoCal TEC 01.07.2011 08:00 Esperar el término de la medición con control de estabilidad, o bien, fina- lizar el control de estabilidad con <ENTER> y aceptar el valor de la cali- bración. - Página 34 ® Valor pH inoLab Multi 9310 IDS Tampón 24.8 °C ConCal 01.07.2011 08:00 Enjuagar escrupulosamente el sensor con agua desionizada. Sumergir el sensor en la solución tamponada 1. Al medir sin sensor térmico (por ejemplo por medio de un adaptador IDS Ingresar la temperatura de la solución amortiguadora con <><>.
-
Página 35: Continuar Con La Calibración De Dos Puntos
® inoLab Multi 9310 IDS Valor pH Con <ENTER> aceptar el valor de calibración. Aparece el display de calibración para la siguiente solución amortigua- dora (indicación de la tensión). En caso dado, finalizar la calibración como calibración de un punto con <M>. -
Página 36: Puntos De Calibración
® Valor pH inoLab Multi 9310 IDS Continuar con la Enjuagar escrupulosamente el sensor con agua desionizada. calibración de tres hasta cinco puntos Sumergir el sensor en la siguiente solución tamponada. Al medir sin sensor térmico: Ingresar la temperatura de la solución amortiguadora con <><>. Iniciar la medición con <ENTER>. -
Página 37: Datos De Calibración
® inoLab Multi 9310 IDS Valor pH Calibración Valores calcu- Datos de calibración presenta- lados dos en el display 1 punto Punto cero = Asy Pendiente = pendiente Nernst ( -59,2 mV/pH a 25 °C) 2 puntos Punto cero = Asy Pte. -
Página 38: Configura-Explicación Ción/Función
® Valor pH inoLab Multi 9310 IDS Opción Configura- Explicación ción/función Calibración / Muestra los registros de calibra- Memoria calibración / ción. Visualizar Otras opciones: Con <><> puede hojear Ud. por los registros de calibra- ción. Con <F2>/Transf. USB se transfiere a la interfase el regis- tro de calibración visualizado. - Página 39 ® inoLab Multi 9310 IDS Valor pH Display Registro de cali- Punto cero Pendiente [mV/ bración [mV] Error Error <-30 <-62,0 o bien o bien >+30 >-50,0 Diagnóstico y corrección de fallas (vea el párrafo 15 D IAGNÓSTICO Y , página 97) CORRECCIÓN DE FALLAS Para los sensores pH-IDS se puede activar una evaluación de la calibración (QSC) con una graduación más fina (vea el párrafo...
-
Página 40: Control Permanente De Los Valores Medidos (Función Cmc)
® Valor pH inoLab Multi 9310 IDS 5.2.7 Control permanente de los valores medidos (función CMC) El control permanente de los valores medidos (función CMC, Continuous Mea- surement Control) permite evaluar de un vistazo, de manera rápida y segura, el valor medido actual. Después de cada calibración válida aparece la escala del rango de medición del pH en el modo de indicación del valor medido. - Página 41 ® inoLab Multi 9310 IDS Valor pH En el display se ven en la escala QSC, por medio de un puntero, la evaluación actual del sensor. 7.007 25.0 °C 01.02.2014 Info Transf. USB 08:00 1 Escala QSC La flecha doble muestra la evaluación actual del sensor en la escala Al transferir los datos a la interfase USB, la evaluación del sensor queda docu- mentada en porcentaje (un tanto por ciento, 1-100).
- Página 42 ® Valor pH inoLab Multi 9310 IDS En el momento en que se activa una función QSC para uno de los sensores IDS, ya no se podrá volver a la evaluación con símbolo, para este sensor en particular. Llevar a cabo la Con <ENTER>...
- Página 43 ® inoLab Multi 9310 IDS Valor pH muestra la evaluación actual del sensor en la escala QSC. 7.007 25.0 °C 01.02.2014 Info Transf. USB 08:00 1 Escala QSC La flecha doble muestra la evaluación actual del sensor en la escala Llevar a cabo una Las calibraciones de control QSC son útiles, por ejemplo, cuando la evaluación calibración de...
-
Página 44: Potencial Redox
® Potencial Redox inoLab Multi 9310 IDS Potencial Redox Medir 6.1.1 Medir el potencial Redox OBSERVACION ¡Si se tienen ordenadores / computadores PC o impresoras conectadas a tierra, no se pueden efectuar mediciones en medios igualmente conec- tados a tierra, pues resultarían valores falseados! La interfase USB no está... - Página 45 ® inoLab Multi 9310 IDS Potencial Redox momento. Con <AR> 'congelar' el parámetro. Aparece la indicación del estado actual [HOLD]. La función HOLD está activada. Ud. puede finalizar en todo momento la función Control estabilidad y la función HOLD mediante <AR> o bien, <M>. Con <ENTER>...
-
Página 46: Medir La Temperatura
® Potencial Redox inoLab Multi 9310 IDS 6.1.2 Medir la temperatura Para lograr mediciones Redox reproducibles, es imprescindible medir la tem- peratura de la solución de medición. Si está utilizando un sensor sin sensor térmico integrado, tendrá que determi- nar primero la temperatura de la solución de medición e ingresarla a continua- ción. -
Página 47: Oxígeno
® inoLab Multi 9310 IDS Oxígeno Oxígeno Medir 7.1.1 Medir el oxígeno Conectar el sensor IDS de oxígeno al instrumento de medición. En el display aparece la ventana de medición de oxígeno. En caso dado, seleccionar con <M> el parámetro. Verificar el instrumento con el sensor, o bien, calibrarlo. - Página 48 ® Oxígeno inoLab Multi 9310 IDS Corrección de la El sensor de presión atmosférica integrado del Multi 9310 IDS mide la presión presión atmosférica atmosférica actual. Esta presión es aplicada automáticamente para la correc- ción de la presión atmosférica durante la calibración y al visualizar el parámetro 'saturación de oxígeno' [%].
-
Página 49: Medir La Temperatura
® inoLab Multi 9310 IDS Oxígeno Con <ENTER> iniciar otra medición con control de estabilidad. o bien, Con <AR> o bien <M> liberar el parámetro 'congelado'. Desaparece la indicación del estado [AR]. El display cambia a la repre- sentación anterior. Criterios de un valor La función Control estabilidad verifica si los valores medidos durante el inter- estable... -
Página 50: Llevar A Cabo El Fdo ® Check
® Oxígeno inoLab Multi 9310 IDS ® 7.2.3 Llevar a cabo el FDO Check Procedimiento de Chequeo en aire saturado de vapor de agua. ® verificación Para el FDO Check utilice el recipiente de control, verificación y almacena- ® miento FDO Check. -
Página 51: Evaluación
® inoLab Multi 9310 IDS Oxígeno 7.2.4 Evaluación El aspecto básico para la evaluación es la exactitud exigida por el usuario. En combinación con el valor nominal (100 %) resulta el rango de validez de la veri- ficación. Si el valor medido se encuentra dentro de este rango de validez, no es nece- sario limpiar o calibra el instrumento. -
Página 52: Calibración En Aire Saturado De Vapor De Agua
® Oxígeno inoLab Multi 9310 IDS La calibración en aire saturado de vapor de agua. ® Para esta calibración, emplee un recipiente de calibración de aire OxiCal Calibración a través de una medición comparativa (por ejemplo titración de Winkler según DIN EN 25813 o bien, ISO 5813). -
Página 53: Calibrar A Través De Medición Comparación (Fdo Comp)
® inoLab Multi 9310 IDS Oxígeno Con <ENTER> cambiar al modo de indicación del valor medido. 7.3.5 Calibrar a través de Medición comparación (FDO Comp) Para este procedimientos de calibración, la configuración Medición compara- ción en el menú Calibración debe estar en conec. Antes de comenzar a calibrar por medio de medición comparativa, debiera calibrarse el sensor en el recipiente de calibración de aire. -
Página 54: Datos De Calibración
® Oxígeno inoLab Multi 9310 IDS Con <> <> ajustar el factor de corrección de tal manera, que el valor indicado de la concentración corresponda al valor nominal (al valor de la medición comparativa). A continuación, aceptar el factor de corrección con <ENTER>. -
Página 55: Explicación
® inoLab Multi 9310 IDS Oxígeno Opción Configura- Explicación ción/función Calibración / Memo- Transfiere los datos guardados ria calibración / en la memoria de calibración a la Salida RS232/USB interfase Evaluación de la Después de la calibración, el instrumento evalúa automáticamente el estado calibración actual de la calibración. -
Página 56: Conductibilidad
® Conductibilidad inoLab Multi 9310 IDS Conductibilidad Medir 8.1.1 Medir la conductibilidad OBSERVACION ¡Si se tienen ordenadores / computadores PC o impresoras conectadas a tierra, no se pueden efectuar mediciones en medios igualmente conec- tados a tierra, pues resultarían valores falseados! La interfase USB no está... - Página 57 ® inoLab Multi 9310 IDS Conductibilidad Independiente de la configuración para Control estabilidad automático (vea el párrafo 10.6.3 C , página 80) en el menú Sis- ONTROL ESTABILIDAD AUTOMÁTICA tema puede Ud. iniciar la función Control estabilidad manualmente en todo momento.
-
Página 58: Medir La Temperatura
® Conductibilidad inoLab Multi 9310 IDS 8.1.2 Medir la temperatura Para lograr mediciones de conductibilidad reproducibles, es imprescindible medir la temperatura de la solución de medición. Los sensores IDS miden la temperatura por medio de un sensor térmico inte- grado en el sensor. Compensación de temperatura La base para el cálculo de la compensación de temperatura es la temperatura de referencia 20 °C o bien, 25 °C, asignada previamente. -
Página 59: Calibración
® inoLab Multi 9310 IDS Conductibilidad Calibración 8.3.1 Calibración, para qué? Debido al envejecimiento, la constante celular cambia ligeramente, por ejemplo por concreciones. En consecuencia, el instrumento indica un valor erróneo, inexacto. Las características originales de la célula pueden ser recu- peradas en la mayoría de los casos con una buena limpieza. -
Página 60: Datos De Calibración
® Conductibilidad inoLab Multi 9310 IDS 0.475 1/cm 25.0 °C 03.04.2013 08:00 Sumergir el sensor conductímetrico en la solución de control estándar 0,01 mol/l KCI. Iniciar la medición con <ENTER>. Se verifica la estabilidad del valor medido (control de estabilidad). Aparece la indicación del estado actual [AR]. - Página 61 ® inoLab Multi 9310 IDS Conductibilidad Opción Configura- Explicación ción/función Calibración / Muestra los registros de calibración. Memoria calibra- ción / Visualizar Otras opciones: Con <><> puede hojear Ud. por los registros de calibración. Con <F2>/Transf. USB se trans- fiere a la interfase el registro de calibración visualizado.
-
Página 62: Medición De La Turbiedad (Visoturb ® 900-P)
® ® Medición de la turbiedad (VisoTurb 900-P) inoLab Multi 9310 IDS ® Medición de la turbiedad (VisoTurb 900-P) Medir 9.1.1 Medir la turbiedad El enchufe del sensor y la interfase USB-B (device) están separa- dos galvánicamente. Así es posible medir sin perturbaciones en los siguientes casos: ... - Página 63 ® ® inoLab Multi 9310 IDS Medición de la turbiedad (VisoTurb 900-P) Llevar a cabo las actividades preparativas. Introducir el sensor de turbiedad de manera oblicua en la solución a ser medida y luego acomodarlo en el recipiente de medición. 7.92 01.02.2014 Info...
-
Página 64: Calibración
® ® Medición de la turbiedad (VisoTurb 900-P) inoLab Multi 9310 IDS Con <ENTER> activar la función Control estabilidad. Mientras el sistema no evalúe el valor medido como estable, se verá la indicación [AR]. Aparece una barra indicadora del progreso y la indi- cación del parámetro parpadea. -
Página 65: Estándares De Calibración
® ® inoLab Multi 9310 IDS Medición de la turbiedad (VisoTurb 900-P) 9.2.3 Estándares de calibración Calibre con 1 hasta 3 soluciones de turbiedad patrón. Las soluciones patrón deberán ser seleccionadas en el siguiente orden o secuencia. Solución estándar Rangos (FNU/NTU) 0,0 ... - Página 66 ® ® Medición de la turbiedad (VisoTurb 900-P) inoLab Multi 9310 IDS Conectar el sensor de turbiedad al instrumento de medición. En el display aparece la ventana de medición de TRB. Tenga a mano las soluciones patrón en recipientes de calibración ade- cuados.
-
Página 67: Continuación De La Calibración De Tres Puntos
® ® inoLab Multi 9310 IDS Medición de la turbiedad (VisoTurb 900-P) Sumergir oblicuamente el sensor de turbiedad en la solución de medi- ción. Colocar el sensor de turbiedad dentro del recipiente de medición. Con <> <> y <F2>/[] configurar la concentración de la solución estándar para cada dígito y confirmar con <ENTER>. - Página 68 ® ® Medición de la turbiedad (VisoTurb 900-P) inoLab Multi 9310 IDS Opción Configuraci Explicación ón/función Calibración / Visualiza el registro de calibración. Memoria calibra- ción / Visualizar Otras opciones: Con <><> puede hojear Ud. por los registros de calibración. ...
-
Página 69: Configuración
® inoLab Multi 9310 IDS Configuración Configuración 10.1 Configuración de medición pH 10.1.1 Configuración para mediciones pH Configuración La configuración se encuentra en el menú de configuración de calibración y medición para la medición del pH/ del potencial Redox. Para acceder a estos datos, visualizar el parámetro deseado estando en el modo de indicación del valor medido y oprimir la tecla <ENTER>. -
Página 70: Juegos Tampón Para La Calibración
® Configuración inoLab Multi 9310 IDS Opción configura- Explicación ción posible Temperatura man. -25 ... +25 ... Ingreso de la temperatura medida manualmente +130 °C Esta opción está disponible únicamente si se ha conectado un adaptador IDS. Resolución pH 0.001 Resolución de la indicación del pH 0.01 Resolución mV... - Página 71 ® inoLab Multi 9310 IDS Configuración juego tampón* valores pH Merck 4 * 2,000 20 °C 4,000 7,000 10,000 Merck 5 * 4,010 25 °C 7,000 10,000 DIN 19267 1,090 25 °C 4,650 6,790 9,230 Mettler Toledo USA * 1,679 25 °C 4,003 7,002...
-
Página 72: Intervalo De Calibración
® Configuración inoLab Multi 9310 IDS juego tampón* valores pH Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C 4,000 7,000 10,000 13,000 Reagecon 25 * 2,000 25 °C 4,000 7,000 10,000 13,000 Chemsolute * 2,000 20 °C 4,000... -
Página 73: Configuración De Medición Redox
® inoLab Multi 9310 IDS Configuración Ajustar el El intervalo de calibración está configurado de fábrica en 7 días. intervalo de Ud. puede modificar este valor, para asignar un nuevo intervalo (1 ... 999 días): calibración Con <ENTER> acceder al menú 'Configuración de mediciones'. Configurar el intervalo de calibración en el menú... - Página 74 ® Configuración inoLab Multi 9310 IDS Opción Configura- Explicación ción posible Calibración / Visualiza los últimos registros de cali- Memoria cali- bración (max. 10) bración / Visua- lizar Calibración / Transfiere los datos guardados en la Memoria cali- memoria de calibración a la interfase bración / Salida RS232/USB Calibración /...
-
Página 75: Configuración De Medición Cond
® inoLab Multi 9310 IDS Configuración Opción Configura- Explicación ción posible Tiempo res- 30 ... 300 s Tiempo de reacción del filtro de seña- puesta t90 les (en segundos). Un filtro de señales en el sensor reduce el rango de oscilación del parámetro medido. - Página 76 ® Configuración inoLab Multi 9310 IDS Opción Configura- Explicación ción posible Calibración / 1 ... 150 ... Intervalo calibr. para el sensor con- Intervalo calibr. 999 d ductímetrico IDS (en días). El instrumento le recuerda con el par- padeo del símbolo del sensor en la ventana de medición que lo calibre a intervalos regulares.
-
Página 77: Configuración De Medición Turb
® inoLab Multi 9310 IDS Configuración Menú de Opción Configura- Explicación configuración ción posible LR 925/01 Const.celular 0,090 ..Indicación de valores de la constante 0,100 ... celular y valores asignables a la 0,110 cm misma. Temp. comp. Procedimiento para la compensación (TC) / Método de temperatura (vea el párrafo 8.2 desc... -
Página 78: Configuraciones Independientes Del Sensor
® Configuración inoLab Multi 9310 IDS Menú de Opción Configura- Explicación VisoT configuración ción posible ® 900-P Calibración / Presenta el registro de calibración Registro cal. de la última calibración Calibración / Visualiza los últimos registros de Memoria calibra- calibración (max. 10) ción / Visualizar Calibración / Transfiere a una memoria USB/... - Página 79 ® inoLab Multi 9310 IDS Configuración Opción Configuración Explicación posible Sistema / General / señal acust. conec Conectar / desconectar la señal acús- desc tica al presionar una tecla Sistema / General / Iluminación Auto Conectar / desconectar la iluminación conec del display desc...
-
Página 80: Memoria
® Configuración inoLab Multi 9310 IDS Opción Configuración Explicación posible Sistema / Reiniciar Reinicia la configuración del sistema a los valores ajustados de fábrica. Vea los detalles en el párrafo 10.7.2 EINICIAR LA CONFIGURACIÓN DEL SIS , página 83 TEMA 10.6.2 Memoria Este menú... -
Página 81: Iluminación Del Display
® inoLab Multi 9310 IDS Configuración 10.6.5 Iluminación del display El instrumento desconecta automáticamente la iluminación del display después de 20 segundos sin que haya sido accionada una tecla. Al oprimir nuevamente cualquier tecla, la iluminación se conecta nuevamente. Sin embargo, la iluminación del display puede ser prendida explícitamente (vea el párrafo 10.6.1 S , página 78). - Página 82 ® Configuración inoLab Multi 9310 IDS los valores ajustados de fábrica, por medio de la función Reiniciar: Configuración Valor ajustado de fábrica Resolución mV Temperatura man. 25 °C La configuración de los sensores es reajustada a los valores iniciales de fábrica con la opción Reiniciar del menú...
-
Página 83: Reiniciar La Configuración Del Sistema
® inoLab Multi 9310 IDS Configuración medición. Para acceder a estos datos, visualizar el parámetro deseado estando en el modo de indicación del valor medido y oprimir la tecla <ENTER>. 10.7.2 Reiniciar la configuración del sistema Las siguientes configuraciones del sistema pueden ser refijadas a los valores ajustados de fábrica: Configuración Valor ajustado de fábrica... -
Página 84: Archivar En Memoria
® Archivar en memoria inoLab Multi 9310 IDS Archivar en memoria Ud. puede guardar los valores medidos (los conjuntos de datos): archivar manualmente en memoria (vea el párrafo 11.1 A RCHIVAR EN MEMO , página 84) RIA MANUALMENTE archivar automáticamente en memoria a intervalos regulares, vea el párrafo 11.2 A RCHIVAR AUTOMÁTICAMENTE EN MEMORIA A INTERVALOS REGULARES página 85) -
Página 85: Archivar Automáticamente En Memoria A Intervalos Regulares
® inoLab Multi 9310 IDS Archivar en memoria 11.2 Archivar automáticamente en memoria a intervalos regula- El intervalo de almacenamiento (Intervalo) determina el tiempo que transcurre entre dos almacenamientos automáticos de datos. En cada proceso de alma- cenamiento de datos, el conjunto de datos actual es transferido a la interfase USB. - Página 86 ® Archivar en memoria inoLab Multi 9310 IDS Opción configuración Explicación posible Duración 1 min ... x min Duración del proceso de almacena- miento. Establece el tiempo al término del cual debe finalizar el almacenamiento auto- mático. El límite inferior de la duración del pro- ceso de almacenamiento está...
-
Página 87: Archivo De Datos De Midición
® inoLab Multi 9310 IDS Archivar en memoria Atención Cancelar almacen.autom.? 03.04.2013 08:00 Seleccionar con <><> si y confirmar con <ENTER>. El instrumento cambia a la indicación del valor medido. El almacenamiento automático está terminado. 11.3 Archivo de datos de midición 11.3.1 Modificar el archivo de datos de medición Ud. - Página 88 ® Archivar en memoria inoLab Multi 9310 IDS Configuración Opción Configura- Explicación ción/función Memoria / Muestra todos los conjunto de Memoria manual / datos de medición página por Visualizar página. Otras opciones: Con <><> puede Ud. hojear por los conjuntos de datos. ...
-
Página 89: Borrar El Archivo De Datos De Medición
® inoLab Multi 9310 IDS Archivar en memoria Abandonar la Para abandonar la función de indicación de los conjuntos de datos archivado indicación se tienen las siguientes opciones: Con <M> cambiar directamente al modo de indicación del valor medido. ... -
Página 90: Transferir Datos (Interfase Usb)
® Transferir datos (interfase USB) inoLab Multi 9310 IDS Transferir datos (interfase USB) 12.1 Llamar los datos de medición actuales Con <F2>/Transf. USB transferir los datos de medición actuales a la interfase USB-B. 12.2 Transferir datos (a un ordenador / computador PC) El instrumento de medición dispone de una interfase USB-B (USB Device) por ejemplo para conectarlo a un ordenador / computador PC. -
Página 91: Opciones Para La Transferencia De Datos A Un Ordenador / Computador Pc
® inoLab Multi 9310 IDS Transferir datos (interfase USB) 12.4 Opciones para la transferencia de datos a un ordenador / computador PC Los datos pueden ser transferidos a un ordenador / computador PC a través de la interfase USB-B. La tabla que sigue a continuación muestra los datos que son transferidos a la interfase y la forma en que son transferidos: Datos Control... -
Página 92: Impresora (Sólomulti 9310P Ids)
® Impresora (sóloMulti 9310P IDS) inoLab Multi 9310 IDS Impresora (sóloMulti 9310P IDS) 1 LED de servicio – se enciende: impresora conectada – parpadea: impresora desconectada y apagada 2 Tablero de mando con las teclas <ON/FEED> y <OFF> 3 Palanca para abrir el compartimento para el papel 4 Tapa del compartimento para el papel 13.1 Puesta en funcionamiento / encender y apagar la impresora conectar la... -
Página 93: Funcionamiento / Imprimir
® inoLab Multi 9310 IDS Impresora (sóloMulti 9310P IDS) 13.2 Funcionamiento / imprimir Los datos son transferidos a la impresora sólo si se cumplen las siguientes condiciones Los datos son transferidos manual o automáticamente (vea el párrafo 12.4 PCIONES PARA LA TRANSFERENCIA DE DATOS A UN ORDENADOR PC, página 91) COMPUTADOR ... -
Página 94: Diagnóstico Y Corrección De Fallas / Impresora
® Impresora (sóloMulti 9310P IDS) inoLab Multi 9310 IDS En caso dado transportar el papel mediante <ON/FEED>. Emplee exclusivamente rollos de papel originales de la WTW. Para más información, consulte nuestro catálogo WTW T ÉCNICAS o bien, a DE MEDICIÓN PARA EL LABORATORIO Y EL MEDIO AMBIENTE través del Internet. -
Página 95: Mantenimiento, Limpieza, Eliminación De Materiales Residuales
® inoLab Multi 9310 IDS Mantenimiento, limpieza, eliminación de materiales residuales Mantenimiento, limpieza, eliminación de materiales residuales 14.1 Mantenimiento 14.1.1 Mantenimiento general El mantenimiento se limita al cambio de las pilas. Para el mantenimiento de los sensores IDS, tener presente las ins- trucciones de empleo correspondientes. -
Página 96: Limpieza
® Mantenimiento, limpieza, eliminación de materiales residuales inoLab Multi 9310 IDS Ajustar la fecha y la hora (vea el párrafo 4.5.5 E JEMPLO PARA LA NAVEGACIÓN AJUSTAR , página 26). LA FECHA Y LA HORA Elimine las pilas y baterías agotadas conforme a las directivas válidas en su país. -
Página 97: Diagnóstico Y Corrección De Fallas
® inoLab Multi 9310 IDS Diagnóstico y corrección de fallas Diagnóstico y corrección de fallas 15.1 pH En la documentación de su sensor encontrará información deta- llada, asimismo indicaciones referentes a la limpieza y recambio de sensores. Error indicado El parámetro medido se encuentra fuera del rango de medición. OFL, UFL Causa probable Solución del problema... -
Página 98: Oxígeno
® Diagnóstico y corrección de fallas inoLab Multi 9310 IDS El valor medido no Causa probable Solución del problema es estable Sensor IDS-pH: – el diafragma está sucio – limpiar el diafragma – la membrana está sucia – limpiar la membrana Muestra de medición: –... -
Página 99: Conductibilidad
® inoLab Multi 9310 IDS Diagnóstico y corrección de fallas Error indicado El parámetro medido se encuentra fuera del rango de medición. OFL, UFL Causa probable Solución del problema – valor medido fuera del rango de – utilizar el sensor de oxígeno IDS medición adecuado Error indicado... -
Página 100: Turbiedad
® Diagnóstico y corrección de fallas inoLab Multi 9310 IDS En la documentación de su sensor encontrará información deta- llada, asimismo indicaciones referentes a la limpieza y recambio de sensores. 15.4 Turbiedad Valores medidos de Causa probable Solución del problema turbiedad no –... -
Página 101: Información General
® inoLab Multi 9310 IDS Diagnóstico y corrección de fallas En la documentación de su sensor encontrará información deta- llada, asimismo indicaciones referentes a la limpieza y recambio de sensores. 15.5 Información general El símbolo del Causa probable Solución del problema sensor parpadea –... -
Página 102: Especificaciones Técnicas
® Especificaciones técnicas inoLab Multi 9310 IDS Especificaciones técnicas 16.1 Rangos de medición, resolución, exactitud Rango de medición, Dimensión Rango de medición Exactitud exactitud Presión atmosférica 300 ... 1100 mbar ± 43 mbar (absoluta)* *sólo disponible con un sensor de oxígeno enchufado En la documentación de su sensor encontrará... - Página 103 ® inoLab Multi 9310 IDS Especificaciones técnicas Interfase USB (device) Tipo USB 1.1 USB-B (device), ordenador / computador PC Cuota de transmisión ajustable: (en baud) 1200, 2400, 4800, 9600, 19200 baud Bits de datos Bits de parada Paridad sin (none) Handshake RTS/CTS Longitud del cable...
-
Página 104: Actualización Del Firmware
® Actualización del firmware inoLab Multi 9310 IDS Actualización del firmware 17.1 Actualización del firmware del instrumento de medición Multi 9310 IDS En el internet encontrará Ud. el firmware actual para su instrumento de medi- ción. Mediante el programa "Firmware Update" (programa de actualización) puede Ud. -
Página 105: Actualización Del Firmware De Los Sensores Ids
® inoLab Multi 9310 IDS Actualización del firmware 17.2 Actualización del firmware de los sensores IDS Mediante el programa de actualización puede Ud. actualizar el firmware de un sensor IDS a la versión más reciente, por medio de un computador / ordenador En el internet encontrará... -
Página 106: Glosario
® Glosario inoLab Multi 9310 IDS Glosario pH/Redox Asimetría Vea el punto cero Diafragma El diafragma es un cuerpo poroso en la pared de la carcasa de elec- trodos de referencia o puentes electrolíticos. Hace posible el contacto eléctrico entre dos soluciones y dificulta el intercambio de electrolitos. El término diafragma también es empleado para indicar zonas de tran- sición no pulidas o desprovistas de diafragma. - Página 107 ® inoLab Multi 9310 IDS Glosario ϰ Conductibilidad ( Denominación breve del término conductibilidad eléctrica específica. Corresponde al valor recíproco de la resistencia específica. Se trata de un valor de medición que caracteriza la propiedad de una materia de conducir corriente. Dentro del campo del análisis de aguas, la conductibilidad eléctrica es una medida para determinar las mate- rias ionizadas contenidas en una solución.
- Página 108 ® Glosario inoLab Multi 9310 IDS Información general Ajuste Intervenir en un sistema de medición de tal modo que la magnitud de salida del parámetro (por ejemplo el valor en el display) difiera lo menos posible del valor verdadero o supuestamente verdadero, o bien, de modo que la desviación se encuentre a dentro de determina- dos límites del error.
-
Página 109: Indice Alfabético
® inoLab Multi 9310 IDS Indice alfabético Indice alfabético Actualización del firmware ... . 104 FDO® Check ..... . . 49 Archivar en memoria . - Página 110 ® Indice alfabético inoLab Multi 9310 IDS Recipiente de calibración de aire ..52 Refijar ......81 Registros de calibración .
