Instalación del KIT FCU

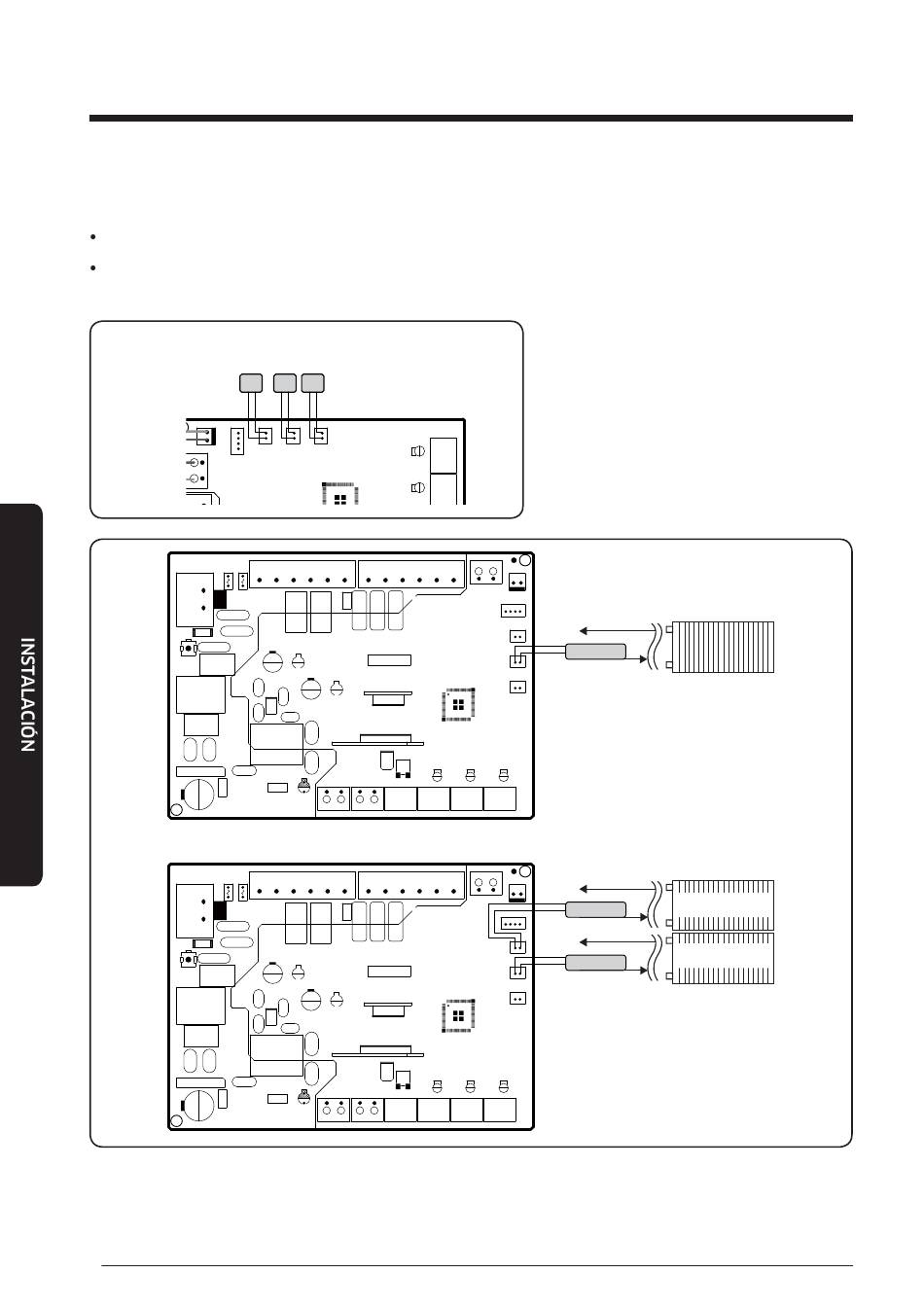

2 Conexión de los sensores por tipo de FCU
Instale el sensor del tubo de agua a la entrada a un 1 m de la FCU.
Conecte el sensor después de inspeccionar la posición de instalación.(La conexión del
sensor se explica en la página 26 ~ 27).
Sensor de entrada del agua 1
Sensor de entrada
del agua 2
22
Sensor de ambiente
(opcional)
Entrada del
agua 1
Entrada del agua 2
Entrada del agua 1
Tubo de agua de calefacción
VENTILOCONVECTOR
VENTILOCONVECTOR
Tubo de agua refrigerada
