Desmontaje de la pieza manual

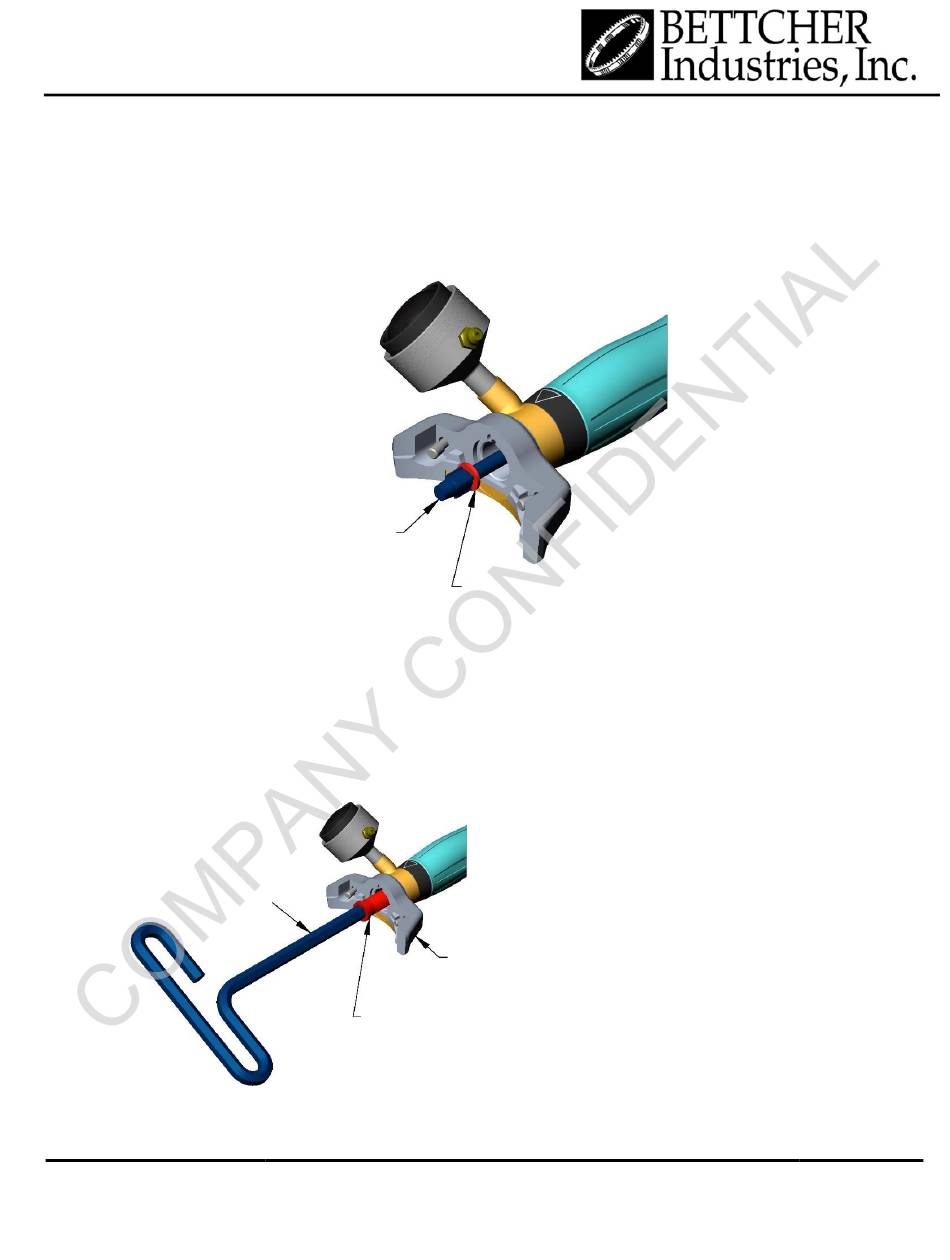

Paso 7: Extraiga el adaptador de accionamiento:


Extraiga del bastidor el adaptador de accionamiento.

Paso 8: Extraiga el bastidor de la unidad motriz:


Extraiga el tornillo de fijación del interior del bastidor mediante la llave hexagonal (llave
Allen) suministrada.

Extraiga el bastidor de la unidad motriz.
Llave hexagonal
(Llave Allen)
Manual N.º 107198
1 de noviembre de 2018
Adaptador de
accionamiento
Tornillo de fijación
Mantenimiento
®
Quantum Flex Air - Instrucciones de operación y Lista de piezas
de repuesto
(continuación)
Anillo de retención
Bastidor
