Montaji

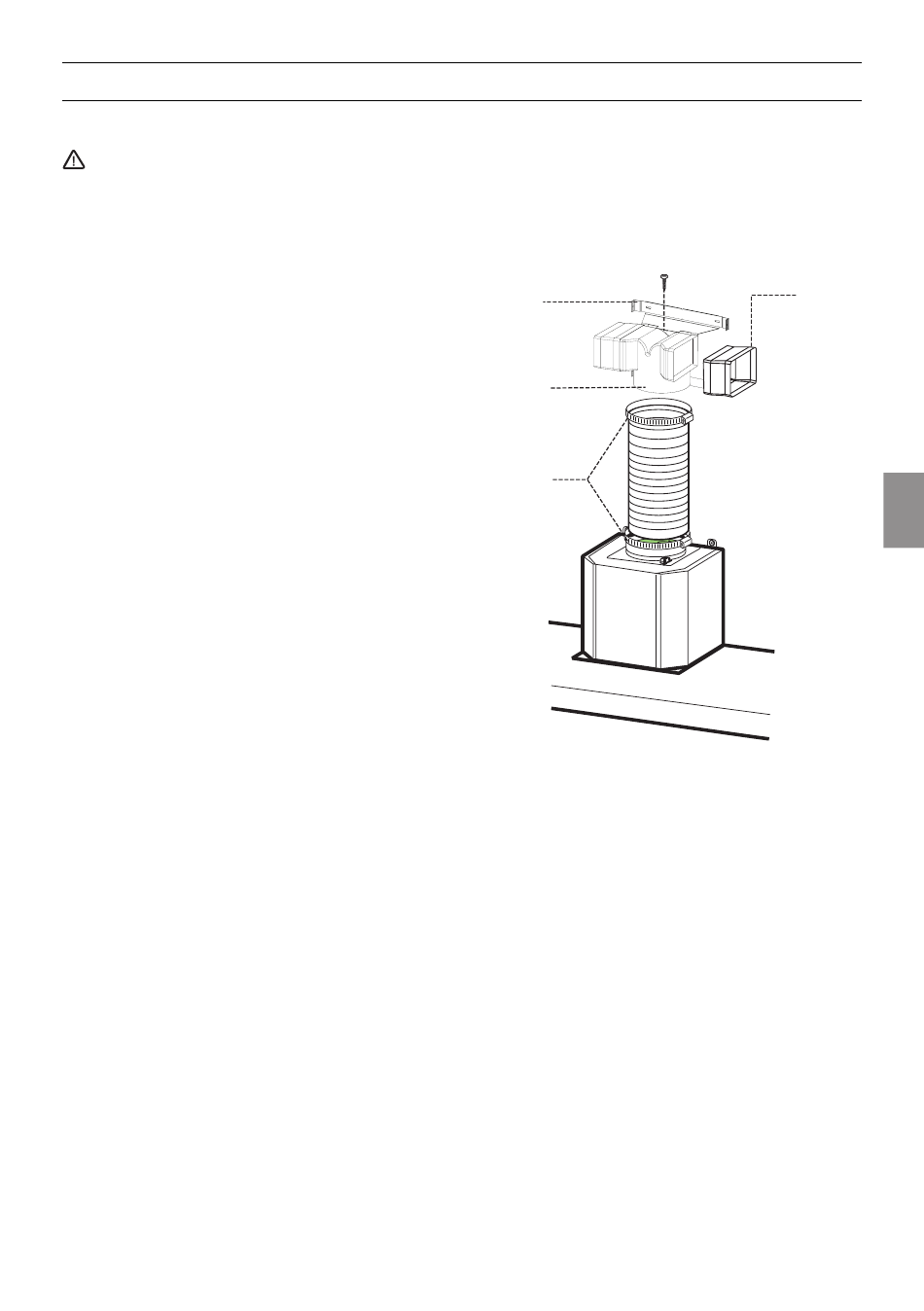

Filtre versiyonunda hava tahliye bağlantısı
Aşağıdaki yöntemde sözü edilen tüm
komponentler filtre takımında bulunmaktadır.
Aksesuarların ilgili numaralarını işbu kullanım
talimatlarının sonunda bulabilirsiniz.
 15 no.lu bağlantı ekini, daha önce 7.2.1 üst
davlumbaz destek bileziği ile tutturulmuş olan
7.3 destek bileziğine sokup bir vida ile sabitleyi-
niz.
 14.1 ekleme bileziği uzatmalarını yanal olarak
15 no.lu ekleme bileziğine sokunuz.
 14.1 ekleme bileziği uzatmaları çıkışının gerek
yatay, gerekse dikey olarak, baca mentezlerinin
hizasında bulunduğundan emin olunuz.
 15 no.lu ekleme bileziğini, Ø150 mm'lik boru
vasıtasıyla Davlumbaz Gövde çıkışına bağlayı-
nız.
 Davlumbaz gövde çıkışı ile 15 no.lu ekleme
bileziğinin hava tahliyesi arasındaki bağlantı
borusunu tespit etmek için 25 kelepçelerini
kkullanınız.
 Karbonlu filtreleri yerleştirdiğinizden emin olu-
nuz. (Filtreler ve Bakım bölümünde "Karbonlu
filtre" paragrafına bakınız)
���
��
�����
��
����
