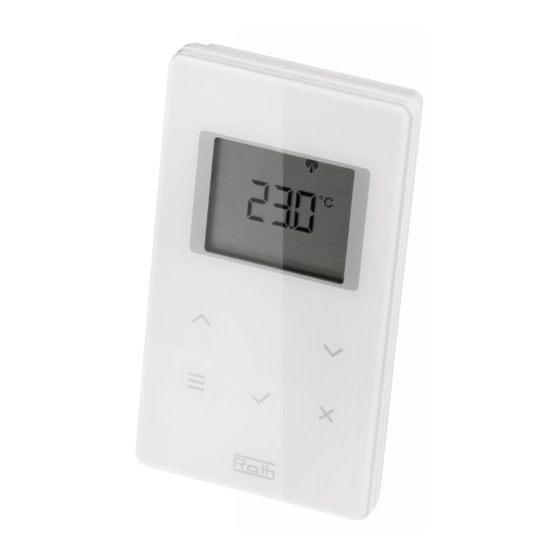

Roth Touchline Guía De Instalación, Funcionamiento

Sistemas de suelo radiante y climatizacion
Ocultar thumbs Ver también para Touchline:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Sistemas de suelo radiante y climatización
Roth Touchline
Guía de instalación y funcionamiento
Leben voller Energie

Publicidad

Tabla de contenido
loading

Manuales relacionados para Roth Touchline

Resumen de contenidos para Roth Touchline

  • Página 1 Sistemas de suelo radiante y climatización Roth Touchline Guía de instalación y funcionamiento Leben voller Energie...

  • Página 3: Presentación Y Descripción General

    Presentación En esta guía rápida se resumen los pasos a seguir en una instalación de suelo radiante con termostatos Roth Touchline. Incluye una tabla con la descripción de los parámetros de configuración, así como varios ejemplos de instalación con todas sus conexiones eléctricas y valores a configurar en los parámetros en función del tipo de instalación.

  • Página 4: Sincronización Entre Módulos

    > Activar la salida de bomba (bornes 3/4) del módulo MASTER cuando cualquiera de los módulos interconectados lo demande. > Una vez conectado un cable LAN al módulo MASTER, controlar los termostatos desde la App Roth Touchline para iPhone*. * Si la instalación solo cuenta con un módulo de conexiones y se desea usar la App, se debe configurar dicho módulo como MASTER.

  • Página 5: Sincronización Entre Módulo Y Termostatos

    Sincronización entre módulo y termostatos Emparejar termostatos Touchline con el módulo de conexiones Una vez alimentado el o los módulos de conexiones, configurados como MASTER / ESCLAVO (si procede), cableados todos los actu- adores y colocadas las pilas en los termostatos, emparejaremos cada termostato con el canal / canales deseados (CH1 ... CH8).

  • Página 6: Parámetros De Configuración

    Parámetros de configuración Acceso y modificación de parámetros Importante: Para poder acceder a los parámetros, se debe tener sincronizado al menos un termostato con un módulo de conexiones. El menú de parámetros está dividido en 2 partes: > Parámetros de usuario (del 1 al 9) >...

  • Página 7: Ejemplos De Instalación

    Pasos a seguir: 1.- Si se desea controlar el sistema desde la App Roth Touchline para iPhone, configurar el módulo como MASTER y conectarlo a un router con un cable LAN convencional utilizando el conector RJ45 del módulo. Importante: el router debe permitir conexión vía WIFI.
  • Página 8 Pasos a seguir: 1.- Configurar el módulo que se haya cableado hasta la caldera como MASTER y, si se desea controlar el sistema desde la App Roth Touchline para iPhone, conectarlo a un router con un cable LAN convencional utilizando el conector RJ45 del módulo MASTER.
  • Página 9 1.- Configurar el módulo que se haya cableado hasta NO8 de la centralita Rothaclima Plus como MASTER y, si se desea controlar el sistema desde la App Roth Touchline para iPhone, conectarlo a un router con un cable LAN convencional utilizando el conector RJ45 del módulo MASTER.

  • Página 10: Módulo De Conexiones

    Errores Módulo de conexiones Indicador de error: Led FUSE encendido en color rojo. Posible causa del error: Fusible defectuoso. Solución: Sustitur fusible (2A). Indicador de error: Led CH parpadeando. Posible causa del error: No existe comunicación entre el canal del módulo y el termostato. Solución: Sincronizar de nuevo canal y termostato.
  • Página 11 NOTAS Puede utilizar esta página para anotar los emparejamientos entre termostatos y canales...

  • Página 12: Soluciones Completas Para La Eficiencia Energética Y Una Óptima Gestión Del Agua

    > Depositos para gasóleo > Depósitos para transporte y > Fontanería almacenamiento de sustancias peligrosas y contaminantes GLOBAL PLASTIC, S.A. Pol. Ind. Montes de Cierzo, A-68 Km.86 31500 Tudela (Navarra) Tel.: 948 844 406 Fax: 948 844 405 E-Mail: tecnico@roth-spain.com www.roth-spain.com...
