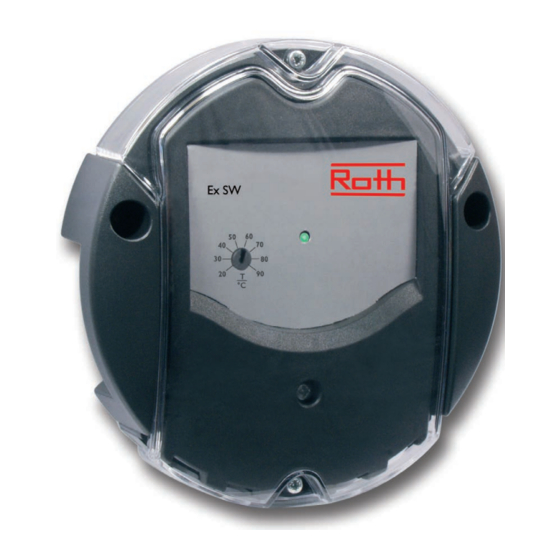

Termostato diferencial
Manual para el instalador especializado
Instalación
Manejo
Indicaciones, funciones y opciones
Resolución de problemas
es
Gracias por comprar este producto.
Manual
Lea detenidamente este manual para obtener las máximas prestaciones de esta unidad.
Conserve este manual cuidadosamente.
Publicidad
Tabla de contenido
Manuales relacionados para Roth Ex SW
Resumen de contenidos para Roth Ex SW
- Página 1 Termostato diferencial Manual para el instalador especializado Instalación Manejo Indicaciones, funciones y opciones Resolución de problemas Gracias por comprar este producto. Manual Lea detenidamente este manual para obtener las máximas prestaciones de esta unidad. Conserve este manual cuidadosamente.
- Página 2 Advertencias de seguridad A quien se dirige este manual de instrucciones Por favor, preste atención a las siguientes advertencias de seguridad para evitar Este manual se dirige exclusivamente a técnicos cualificados. riesgos y daños personales y materiales. Los trabajos eléctricos deben ser realizados exclusivamente por un técnico eléc- trico autorizado.
-
Página 3: Tabla De Contenido
Termostato diferencial E El regulador E SW es la solución más simple para todos los controles diferencia- También está equipado con una función de limitación de la temperatura máxima les. El regulador está equipado con una diferencia de temperatura ajustable y una o mínima seleccionable mediante un interruptor DIP. -
Página 4: Descripción Del Producto
Descripción del producto Instalación Montaje • Diferencia de temperatura de conexión ajustable (rango 2 … 16 K), ¡Riesgo de descargas eléctricas! ¡ADVERTENCIA! histéresis 1,6 K Sea precavido al abrir la carcasa: ¡componentes bajo tensión! • Función antihielo seleccionable mediante un microinterruptor Î... - Página 5 Para colgar el equipo en la pared, siga los siguientes pasos: 112mm Potenciómetro del dife- rencial de temperatura Potenciómetro de limi- tación de temperatura Fusible T4A Conexión a la red eléctrica interruptores DIP Salida de Relé Terminal de puesta a Sonda 1 tierra (borne común) Sonda 2...
-
Página 6: Conexiones Eléctricas
Conexiones eléctricas Manejo y funcionamiento ¡Riesgo de descargas eléctricas! ¡ADVERTENCIA! Piloto de control Sea precavido al abrir la carcasa: ¡componentes bajo tensión! El LED de control de funcionamiento indica el estado actual del controlador. Î ¡Desconecte siempre el equipo de la corriente antes de desmontar la tapa! Color Luz constante... -
Página 7: Diferencia De Temperatura De Conexión
Limitación de temperatura máxima Los interruptores DIP (A) puede utilizarse para activar (ON) o desactivar (OFF) Con el interruptor DIP 2, puede activar la opción limi- las siguientes funciones: tación de temperatura máxima. • Operación en modo manual (interruptor DIP 1). La temperatura límite se puede ajustar con el poten- ciómetro B. -
Página 8: Limitación De Temperatura Mínima
Limitación de temperatura mínima Ejemplos de utilización Con el interruptor DIP 4, puede activarse la limitación Sistema de energía solar con 1 acumulador de la temperatura mínima. La temperatura límite se El regulador compara la diferencia de temperatura en- puede ajustar con el potenciómetro B. El sensor co- tre la sonda de captador S1 y la sonda de acumulador nectado a los terminales S1 se utiliza como el sensor de referencia. -
Página 9: Aumento De La Temperatura De Retorno Del Circuito De Calefacción
Aumento de la temperatura de retorno del circuito de calefacción Sistema de intercambio de calor El controlador calcula la diferencia de temperatura en- Cuando la diferencia de temperatura entre la sonda S1 tre el colector y sensor S1 y acumulador S2. del acumulador (1) y la sonda S2 del acumulador (2), Si la diferencia es igual o mayor al valor ajustado en sobre pase la diferencia de temperatura ajustada en el... -
Página 10: Carga De Acumulador Mediante Caldera De Combustible Sólido
Carga de acumulador mediante caldera de combustible sólido Accesorios El regulador compara la temperatura de la sonda de la caldera de combustible sólido o de la caldera-chime- nea (S1) con la temperatura de la sonda del acumu- lador (S2). El relé (R0) se activa cuando las siguientes condiciones se cumplen: •... - Página 11 Se puede comprobar una sonda, una vez desconectada, con un ohmímetro. Por favor, compruebe los valores de resistencia según la tabla siguiente. °C °F Ω °C °F Ω Pt1000 Pt1000 1213 1232 1000 1252 1019 1271 1039 1290 1058 1309 1078 1328 1097...
