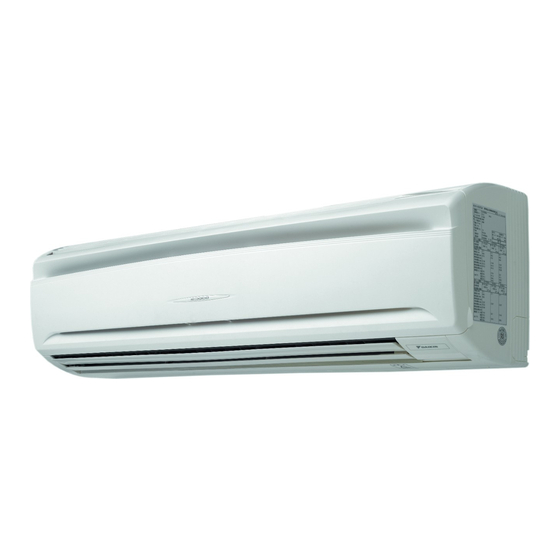

- Página 1 MANUAL DE INSTALACIÓN Equipos de aire acondicionado tipo Split FAA71AUVEB FAA100AUVEB...
- Página 2 3P471028-1A...
-
Página 3: Tabla De Contenido
FAA71AUVEB Equipos de aire acondicionado tipo Split Manual de instalación FAA100AUVEB ÍNDICE 1. PRECAUCIONES DE SEGURIDAD..............1 2. ANTES DE LA INSTALACIÓN ................3 3. SELECCIÓN DEL LUGAR DE INSTALACIÓN.............6 4. PREPARATIVOS ANTES DE LA INSTALACIÓN ..........7 5. INSTALACIÓN DE LA UNIDAD INTERIOR ............8 6. - Página 4 ADVERTENCIA • Consulte con su distribuidor o el personal calificado para efectuar los trabajos de instalación. Una instalación incorrecta puede provocar fugas de agua, una descarga eléctrica o un incendio. • La instalación debe realizarse según lo expuesto en el manual de instalación. Una instalación incorrecta puede provocar fugas de agua, una descarga eléctrica o un incendio.
-
Página 5: Antes De La Instalación
PRECAUCIÓN • Instale las tuberías de drenaje según indica el manual de instalación, para garantizar un buen drenaje, y aísle la tubería para evitar la condensación. Si la tubería de drenaje no está instalada correctamente, se pueden producir fugas de agua que afecten al mobiliario. -
Página 6: Accesorios
2-2 ACCESORIOS Verifique que los siguientes accesorios vinieron con el aparato. No descarte ningún componente necesario para la instalación hasta haberla completado. (2) Tornillos de fijación Nombre (1) Placa de instalación para la placa de (3) Cinta aislante (4) Abrazadera instalación Cantidad 1 juego... - Página 7 Puede gotear la humedad condensada en ¿El drenaje se realiza correctamente? el aparato. ¿La tensión de la alimentación eléctrica La unidad puede funcionar mal o los corresponde a la especificada en la placa componentes pueden quemarse. del aparato? ¿El cableado y la tubería están bien La unidad puede funcionar mal o los instalados? componentes pueden quemarse.
-
Página 8: Selección Del Lugar De Instalación
3. SELECCIÓN DEL LUGAR DE INSTALACIÓN No ejerza presión sobre los componentes de resina al abrir la unidad o moverla una vez abierta. (1) Seleccione un lugar de instalación que reúna las siguientes condiciones y que el cliente apruebe. • En el espacio superior (incluida la parte posterior del cielo raso) de la unidad interior donde no exista la posibilidad de que gotee agua del tubo de refrigerante, tubo de drenaje, tubo de agua, etc. -
Página 9: Preparativos Antes De La Instalación
4. PREPARATIVOS ANTES DE LA INSTALACIÓN (1) Retire la placa de instalación (1) de la unidad, y a continuación, fíjela a la pared. (La placa de instalación si fija provisionalmente a la unidad interior mediante un tornillo (solo en la clase 100)). -
Página 10: Instalación De La Unidad Interior
5. INSTALACIÓN DE LA UNIDAD INTERIOR Respecto a las piezas que han de utilizarse para el trabajo de instalación, asegúrese de utilizar los accesorios suministrados y las piezas especificadas. PRECAUCIÓN • Instale de modo que la unidad no se incline a los lados o hacia adelante. (Aplicar una fuerza excesiva en la manguera de drenaje puede provocar fugas de agua). - Página 11 (2) Retire el panel frontal y la cubierta de la caja de controles. (Consulte la Fig. 7) < Extracción del panel frontal y de la cubierta de la caja de controles > (1) Abra el panel frontal hasta el punto en el que haga tope. (2) Empuje el gancho en los lados del panel frontal hacia el centro de la unidad principal y retírelo.
- Página 12 < Cómo fijar la rejilla frontal (solo para la clase 100) > Fila la tapa de los tornillos (6) que se suministra la con la salida de aire. (3 puntos) • Retire el tapón de drenaje, la tubería aislante y la manguera de drenaje de la bandeja de drenaje y reemplace.
-
Página 13: Trabajos En La Tubería De Refrigerante
(5) Pase el cableado de la unidad, el cableado de conexión a tierra y el cableado del control remoto a través de la guía de cableado y desde la parte posterior a la parte delantera de la unidad interior. (6) Conecte la tubería. (Consulte el apartado "6. TRABAJOS LA TUBERÍA DE REFRIGERANTE" y la Fig. - Página 14 Asegúrese de comprobar que el refrigerante se utilice conforme a las especificaciones de la unidad exterior antes de comenzar el trabajo. (Si se utiliza un refrigerante distinto, no se podrá llevar a cabo una operación normal). PRECAUCIÓN Este producto es un modelo concebido para el refrigerante R410A o R32. Asegúrese de respetar las siguientes precauciones en la instalación.
- Página 15 1. En los procesos de intercambio de nitrógeno, consulte la serie de Split múltiple del manual de instalación en edificios (póngase en contacto con su distribuidor Daikin). 2. Al soldar con el flujo de nitrógeno por el tubo y habiéndolo sustituido por aire, se recomienda establecer la presión del nitrógeno a 0,02 MPa mediante una válvula reductora de la presión.
-
Página 16: Trabajos En La Tubería De Drenaje
7. TRABAJOS EN LA TUBERÍA DE DRENAJE (1) Instale la tubería de drenaje. (Consulte la Fig. 18) Lleve a cabo el trabajo de tubería de drenaje de forma que el agua se drene correctamente. • El tubo de drenaje debe ser corto y tener una inclinación hacia abajo de 1/100 o más; también debe impedir la formación de huecos de aire. -
Página 17: Instalación Del Cableado Eléctrico
(2) Controle que el drenaje funcione correctamente. • Una vez terminado el drenaje, realice un control de drenaje abriendo el panel frontal, Recipiente de plástico para verter retirando el filtro de aire, vertiendo agua en la bandeja de drenaje y controlando que el agua salga sin inconvenientes de la manguera de drenaje. -
Página 18: Especificaciones Para El Cable Local
8-2 ESPECIFICACIONES PARA EL CABLE LOCAL Para instalar el cableado de la unidad exterior, consulte el manual de instalación que acompaña a la misma. El control remoto y el cableado de transmisión se suministran en la obra. (Consulte la Tabla 3) Tabla 3 Cable Longitud (m) -
Página 19: Conexión De Cableados Y Ejemplo De Cableado
9. CONEXIÓN DE CABLEADOS Y EJEMPLO DE CABLEADO 9-1 CONEXIÓN DE CABLEADOS Métodos de conexión del cableado entre las unidades interior y exterior, cableado de conexión a tierra y cableado del control remoto • Cableado entre las unidades y el cable de conexión a tierra Conecte el cableado entre unidades y el cable de conexión a tierra dibujados en la unidad en el paso "5. - Página 20 que no pasen por el mismo sitio. En caso contrario, el ruido eléctrico (electricidad estática externa) puede provocar fallos de funcionamiento o averías. Precauciones necesarias para el cableado de la fuente de alimentación Utilice un terminal redondo de conexión crimpada para la conexión del bloque de terminales de la fuente de alimentación.
-
Página 21: Ejemplo De Cableado
9-2 EJEMPLO DE CABLEADO PRECAUCIÓN Asegúrese de instalar un disyuntor de fugas a tierra en la unidad exterior, de acuerdo con la normativa vigente. Esto es para evitar descargas eléctricas o incendios. Para el cableado de las unidades exteriores, consulte el manual de instalación que viene con la unidad exterior. - Página 22 Al implementar el control de grupo • Cuando utilice un sistema tipo par como sistema maestro para el funcionamiento simultáneo de varias unidades, puede llevar a cabo el control (de grupo) de inicio/parada simultáneo de hasta 16 unidades con 1 control remoto.
-
Página 23: Ajuste De Campo
CONMUTACIÓN PRINCIPAL/SECUNDARIO • Consulte el manual del control remoto. Método de cableado (1) Retire la tapa de la caja de controles. (2) Añada el cableado entre el control remoto 2 (sec.) y el terminal (P1, P2) del bloque de terminales (X1M) para el control remoto en la caja de controles. -
Página 24: Ajuste Del Número De Las Unidades Interiores Del Sistema De Funcionamiento Simultáneo
10-2 AJUSTE DE SEÑAL DE FILTRO DE AIRE • Los controles remotos están equipados con pantalla de cristal líquido con señal de filtro de aire para avisarle que tiene que limpiar los filtros de aire. • Cambie el SEGUNDO N.º DE CÓDIGO de acuerdo a la Tabla 6 según la cantidad de suciedad o polvo en la habitación. - Página 25 10-5 AJUSTE INDIVIDUAL DEL SISTEMA DE FUNCIONAMIENTO SIMULTÁNEO Es más fácil si se utiliza el control remoto opcional para ajustar la unidad secundaria. Procedimiento • Realice el siguiente procedimiento para ajustar por separado la unidad principal y la unidad secundaria. (Consulte la Fig.
-
Página 26: Control Por Ordenador (Apagado Forzado Y Operaciones De Encendido/ Apagado)
10-6 CONTROL POR ORDENADOR (APAGADO FORZADO Y OPERACIONES DE ENCENDIDO/ APAGADO) (1) Especificaciones de los cables e instalación del cableado (Consulte la Fig. 30) • Conecte la entrada desde el exterior a los terminales T1 y T2 del bloque de terminales para el control remoto. -
Página 27: Funcionamiento Del Prueba
11. FUNCIONAMIENTO DEL PRUEBA 11-1 CÓMO REALIZAR UNA PRUEBA DE FUNCIONAMIENTO PRECAUCIÓN Esta tarea solo es aplicable cuando se utiliza la interfaz de usuario BRC1E53. Cuando se utilice cualquier otra interfaz de usuario, consulte el manual de instalación o el manual de mantenimiento de la interfaz de usuario. - Página 28 (4) Compruebe la operación de la dirección del flujo de aire. Tabla 15 Acción Resultado Pulse. Caudal/Dirección de aire Caudal aire Dirección Bajo Posición 0 Volver Volver Ajuste Ajuste Seleccione la posición 0. Caudal/Dirección de aire Caudal aire Dirección Bajo Posición 0 Volver Volver...
- Página 29 11-2 CÓDIGOS DE ERROR CUANDO SE REALIZA UNA PRUEBA DE FUNCIONAMIENTO Si la instalación de la unidad exterior NO se ha realizado correctamente, se pueden mostrar los siguientes códigos de error en la interfaz de usuario: Código de error Causa posible •...
- Página 30 Fallo del sensor de temperatura del Parada anómala en función del modelo tubo de líquido del intercambiador de o condición. calor interior Fallo del sensor de temperatura del Parada anómala en función del modelo condensador / evaporador del o condición. intercambiador de calor interior Parada anómala en función del modelo Fallo del termistor de aire de aspiración...
- Página 31 Fallo en el termistor del tubo de líquido del distribuidor del Parada anómala en función del modelo intercambiador de calor exterior o condición. (unidad exterior) Fallo del termistor del condensador / Parada anómala en función del modelo evaporador del intercambiador de o condición.
- Página 32 La fase abierta del inverter o el condensador del circuito principal pueden Fallo de tensión de alimentación funcionar mal. (unidad exterior) Parada anómala en función del modelo o condición. Error de cableado entre la unidad interior Error de transmisión (entre las y exterior.
-
Página 33: Leyenda Del Diagrama De Cableado Unificado
12. LEYENDA DEL DIAGRAMA DE CABLEADO UNIFICADO Leyenda del diagrama de cableado unificado Para obtener información sobre los componentes utilizados y la numeración de los mismos, consulte el adhesivo del diagrama de cableado incluido con la unidad. La numeración de los componentes es arábiga en orden ascendente para cada componente y se representa en la siguiente descripción mediante el símbolo "*" en el código de componente. DISYUNTOR PROTECTOR DE TIERRA CONEXIÓN... - Página 34 4P468968-1C 2017.03...
