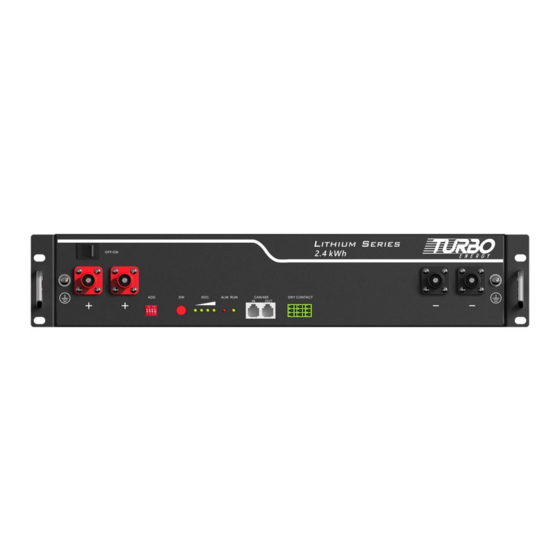

Lithium Series 2,4 kWh
Batería De LiFePO
4
Manual de usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para Turbo Energy Lithium Serie

Resumen de contenidos para Turbo Energy Lithium Serie

  • Página 1 Lithium Series 2,4 kWh Batería De LiFePO Manual de usuario...

  • Página 2: Tabla De Contenido

    Content PRECAUCIONES DE SEGURIDAD ...................... 4 1 INTRODUCCIÓN ............................ 5 ............................. 5 1.1 B REVE INTRODUCCIÓN ........................5 1.2 P ROPIEDADES DEL PRODUCTO ........................6 ARACTERÍSTICAS PRINCIPALES 2 ESPECIFICACIÓN DEL PRODUCTO ....................7 ..............................7 2.1 T AMAÑO Y PESO ........................

  • Página 3: Precauciones De Seguridad

    Precauciones de seguridad Advertencia ⚫ Por favor, no ponga la batería en agua o fuego, en caso de explosión o cualquier otra situación que pueda poner en peligro su vida. ⚫ Conecte los cables correctamente durante la instalación, no conecte la inversa. ⚫...

  • Página 4: Introducción

    1 Introducción 1.1 Breve introducción El sistema de batería de Litio, ferro-fosfato de la Lithium Series 2,4 kWh es una unidad de sistema de batería estándar, los clientes pueden elegir un cierto número de Baterías de acuerdo con sus necesidades, conectando en paralelo para formar una batería de mayor capacidad.

  • Página 5: Características Principales

    2 Características principales Figura 1-1 Placa de identificación del sistema de almacenamiento de energía de la batería El voltaje de la batería es más alto que el voltaje de seguridad, peligro de descarga eléctrica. Tenga cuidado con sus acciones y sea consciente de los peligros.

  • Página 6: Especificación Del Producto

    2 Especificación del producto 2.1 Tamaño y peso Tabla 2-1 L Tamaño del dispositivo ithium Series 2.4 kWh Tensión Capacidad Producto Dimensión Peso nominal nominal Serie de litio ≈22kg DC48V 50AH 480×360×90mm 2,4 kWh 2.2 Parámetro de rendimiento Tabla 2-2 L ithium Series 2.4 kWh .

  • Página 7: Definición Y Descripción Del Interruptor Dip

    Tabla 2-3 Definición de la interfaz Artículo Nombre Definición Interruptor de OFF/ON, alimentación debe estar en el estado "ON" cuando esté en uso Punto de conexión a Conexión a tierra Shell tierra Toma positiva Salida de la batería línea positiva o positiva paralela Toma negativa Salida de batería línea negativa o negativa paralela Cuando el botón de interruptor "OFF/ON"...
  • Página 8 1- El cable de comunicación del maestro CAN IN al puerto de comunicación del inversor debe ser el correcto. 2- Configurar los DIPS en función del tipo de inversor: Inversores: TURBO ENERGY HI, GOODWE, VICTRON, SOFARSOLAR, SMA, SOLIS, LUX, IMEON, INFINISOLAR, SUNGROW, RENAC, DELIOS, GROWATT Batería máster Resto de baterías...
  • Página 9 Figura 2-2 Definición de interfaz CAN/485 Frente Enchufe Socket del puerto de comunicación CAN/485 Tabla 2-4 Definición de pines Posición Pin Color Definición PIN1 Naranja/blanco 485A PIN2 Naranja XGND PIN3 Verde/blanco 485B PIN4 Azul CANH PIN5 Azul/blanco CANL PIN6 Verde Reserva PIN7 Marrón/blanco...

  • Página 10: Sistema De Gestión De La Batería(Bms)

    Batería LED1 LED2 LED3 LED4 Estado Parpadeo/ SOC-0 Parpadeo ● ● ● ● ● SOC-100% Parpadeo 75%≤Soc＜ ● ● ● Parpadeo Parpadeo 100% Carga 50%≤Soc＜75% ● ● Parpadeo Parpadeo 25%≤Soc＜50% ● Parpadeo Parpadeo Parpadeo 0%＜Soc＜25% Parpadeo 75%≤SOC≤100% ● ● ● ●...

  • Página 11: Otra Protección

    Protección de baja/sobre temperatura en la descarga： Cuando la temperatura de la batería está fuera del rango de -20℃~+55℃ durante la carga, la protección de la temperatura se activa y el dispositivo deja de descargarse. La protección finaliza cuando la temperatura vuelve al rango de trabajo nominal. 2.4.4 Otra protección Protección de cortocircuito: Cuando la batería se activa desde el estado de apagado, si se produce un cortocircuito, el...

  • Página 12: Inspección De Desembalaje

    3.1.2 Inspección de desembalaje ⚫ Cuando el equipo llega al lugar de instalación, la carga y descarga debe llevarse a cabo de acuerdo con las normas y regulaciones, para evitar que se exponga al sol y la lluvia. ⚫ Antes del desembalaje, el número total de paquetes se indicará de acuerdo con la lista de envío adjunta a cada paquete, y el caso se comprobará...

  • Página 13: Coordinación De Ingeniería

    Negro /L250mm Cable paralelo Doble comunicación enchufe RJ45 Cable de Negro comunicación al /L2000mm /Doble inversor enchufe RJ45 Cable de tierra L500mm,4mm2 LIS 24 Manual User Manual usuario LIS 24 Guía User Guide usuario Tornillos combinados Tripulación M6*14 3.1.3 Coordinación de ingeniería Se debe prestar atención a los siguientes elementos antes de la construcción: ⚫...

  • Página 14: Instalación Del Equipo

    3.2 Instalación del equipo Tabla 3-2 Pasos de instalación Preparación Confirme que el interruptor ON/OFF del panel frontal de la unidad Lithium Series 2.4kWh Paso 1 de la está en estado "OFF" para garantizar que no instalación haya funcionamiento en vivo. 1.

  • Página 15: Instalación Eléctrica

    Método de instalación 2: Con instalación de soporte simple 1. Coloque la Lithium Series 2.4 kWh y los soportes como se muestra en la figura3-4 e insértela en los soportes. Utilice 4 tornillos para fijar el módulo en el soporte frontal.
  • Página 16 negativos del terminal opuesto. Resulta conveniente instalar un disyuntor entre el inversor y el sistema de batería. La selección del disyuntor requiere: Voltaje: U>60V ���������������� ������ ���������������� Corriente: I = El disyuntor se instala entre el módulo de la batería y el inversor, como se muestra en la Figura 3-8: Marcha atrás...

  • Página 17: Ajustes De Parámetros De La Batería En El Inversor

    Figura 3-8 Nota: 1. Después de toda la conexión del sistema, ajuste el modo DIP maestro de acuerdo con el modelo del inversor y luego inicie la batería. 2. El cable de comunicación BAT-INV es del puerto de la comunicación del inversor al puerto CAN IN del maestro, el cable BAT-BAT es del maestro CAN OUT al esclavo1 CAN IN, esclavo1 CAN OUT a esclavo2 CAN IN...

  • Página 18: Descripción Y Procesamiento De Alarmas

    Figura 4-1 Precaución: Después de pulsar el botón de encendido, si el indicador de estado de la batería en el panel frontal continúa siendo rojo, consulte la "4.2 Descripción y procesamiento de alarma". Si el fallo no se puede eliminar, póngase en contacto con el distribuidor a tiempo.

  • Página 19: Análisis Y Tratamiento De Fallos Comunes

    Indicación Estatua Categoría de alarma Tratamiento de alarma ROJO, Deja de cargar y busque la Sobrecorriente Estado de Inicio timbre causa del problema Carga Alta temperatura ROJO Dejar de cargar ROJO, Deja de cargar y busque la Sobrecorriente Inicio timbre causa del problema Deja de descargar y busque Alta temperatura...
  • Página 20 puerto de comunicación del inversor / La versión del firmware de la batería no es compatible con inversor tiene Si necesita ayuda técnica o alguna pregunta, póngase en contacto con el vendedor a tiempo.
