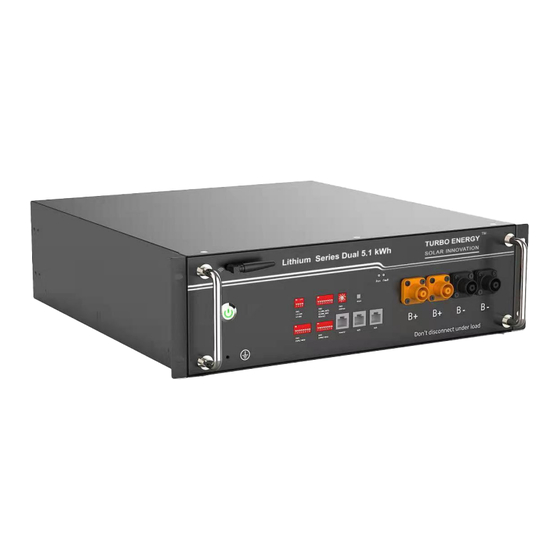

- Página 1 MANUAL DE INSTRUCCIONES Lithium Series Dual 48V 5.1kWh BATERÍAS DE IÓN LITIO DE LARGA DURACIÓN MÁXIMA SATISFACCIÓN AL CLIENTE AÑOS PLUG & PLAY TURBO ENERGY WARRANTY CONEXIÓN SERIE O PARALELO www.turbo-e.com...
-
Página 2: Tabla De Contenido
BATERÍA LITHIUM SERIES DUAL 48V 5.1KWH Lea este manual antes de instalar la batería y siga las instrucciones cuidadosamente durante el proceso de instalación. Contenido 1. Alcance ..........................3 2. Especificaciones ......................3 3. Dimensiones de la Batería ..................4 4. Características ......................4 5. -
Página 3: Alcance
En el presente documento se describe el funcionamiento básico de la batería recargable de iones de litio de la marca Turbo Energy™ (modelo Lithium Series Dual 48V 5.1 kWh). En este manual se recogen todos los detalles necesarios para la comprensión del funcionamiento del equipo y su correcto funcionamiento. -
Página 4: Dimensiones De La Batería
3. Dimensiones de la Batería 4. Características La batería Lithium Series Dual 48V 5.1 kWh presenta las siguientes características: • Diseñada para ser utilizada en aplicaciones fotovoltaicas. • Battery Management System (BMS): sistema BMS incorporado en la batería que monitoriza su operación y no permite que trabaje fuera de los límites del régimen de diseño (V, I). -
Página 5: Operación
5. Operación 5.1. ELEMENTOS DE LA BATERÍA Artículo Nombre Definición Interruptor DIP para CAN o RS485 Resistencia para protocolo de comunicación y para conexión en serie o paralelo Interruptor para seleccionar la dirección de la batería SW4 & SW5 Interfaz de comunicación para baterías y batería maestra Reset Restablecer la configuración del módulo WIFI La lista de los elementos que contiene la caja de la Lithium Series Dual 48V 5.1 kWh:... -
Página 6: Sistema De Gestión De La Batería (Bms)
5.2. SISTEMA DE GESTIÓN DE LA BATERÍA (BMS) 5.2.1. CONEXIÓN EN PARALELO Las baterías se pueden conectar en paralelo hasta un máximo de 8. Todas las baterías deben estar conectadas a tierra. Se sugiere conectar la instalación a tierra al rack en el mismo punto que todas las baterías. - Página 7 NOTA: Cada cable de alimentación puede transportar un máximo de 200 A, por lo que cada dos baterías se necesitaría conectar un nuevo cable al inversor. No obstante, si el inversor es de 5 kW con un cable sería suficiente al estar en el límite de la corriente máxima recomendada.
-
Página 8: Conexión En Serie
5.2.2. CONEXIÓN EN SERIE Las baterías se pueden conectar en serie hasta un máximo de 8. Todas las baterías deben estar conectadas a tierra. Se sugiere conectar la instalación a tierra al rack en el mismo punto que todas las baterías. Conexionado entre baterías: •... - Página 9 Para la conexión en serie de las baterías se deben modificar los cables de conexión. Estos están diseñados de forma que el conector negativo solo encaje en el terminal negativo, lo mismo con el postivo respectivamente. Para la modificación de los cables, se debe desmontar el cabezal que deseemos cambiar de polo, para posteriormente montar el que deseamos instalar.
-
Página 10: Configuración Sin Comunicaciones
4. Retirar cabezal • Deberemos retirar por completo el capuchón del cable. Una vez realizado esto, intercambiarlo por el capuchón del cable análogo 5. Remontaje • Procedemos al remontaje de los cabezales de los cables una vez realizado el intercambio de los cabezales, siguiendo de forma inversa los pasos anteriores 5.2.3. -
Página 11: Configuración Dip
SW4 y SW5 son para la comunicación con el inversor y dependen del cable de comunicación y del protocolo del inversor. Si se utiliza un cable pin a pin, la configuración DIP es la siguiente: Protocolo/ Inversor 1=ON Turbo Energy, 0=OFF Goodwe, Sofar, 2 3 4 Deye 1=ON... -
Página 12: Dips Para Conexión En Serie
5.3. DIPS PARA CONEXIÓN EN SERIE SW2 y SW3 son para la comunicación entre baterías. Número de baterías Grupo Conexión en serie Address Set conectadas Primary Primary Sub1 Sub2 Primary Sub1 Sub2 Sub3 www.turbo-e.com... - Página 13 Número de baterías Grupo Conexión en serie Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Primary Sub1 Sub2 Sub3 Sub4 Sub5 www.turbo-e.com...
- Página 14 Número de baterías Grupo Conexión en serie Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6 www.turbo-e.com...
- Página 15 Número de baterías Grupo Conexión en serie Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6 Sub7 Asegúrese de que el interruptor DIP SW2 esté seleccionado correctamente. Si la batería está conectada en modo paralelo, pero el DIP8 está en la posición ON, puede ocurrir un fallo grave y peligroso.
-
Página 16: Dips Para Conexión En Paralelo
5.4. DIPS PARA CONEXIÓN EN PARALELO SW2 y SW3 son para la comunicación entre baterías. Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Primary Sub1 Sub2 Primary Sub1 Sub2 Sub3 www.turbo-e.com... - Página 17 Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Primary Sub1 Sub2 Sub3 Sub4 Sub5 www.turbo-e.com...
- Página 18 Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6 www.turbo-e.com...
-
Página 19: Encendido Y Apagado De La Batería
Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6 Sub7 Asegúrese de que el interruptor DIP SW2 esté seleccionado correctamente. Si la batería está conectada en modo paralelo, pero el DIP8 está en la posición ON, puede ocurrir un fallo grave y peligroso. -
Página 20: Fallos Y Resolución De Problemas
7. Fallos y resolución de problemas Cada error es presentado con una descripción. Si la luz Fault de la batería está encendida, verifique el error en la APP. Si la batería no se puede ver en la aplicación, verifique primero el estado de la batería. Si el estado de la batería es APAGADO, encienda la batería y luego verifique que está... -
Página 21: Garantía
8.3. GARANTÍA Consulte el Documento de garantía para conocer los términos específicos de la garantía.. 8.4. TRANSPORTE Durante el transporte, evite que la batería reciba golpes, temperaturas extremas o se empape. 8.5. ALMACÉN Requisito del entorno de almacenamiento: • 1 mes: Bajo temperatura de -20°C~ 45°C y humedad relativa de 45~85%. •...
