Manual de
instrucciones

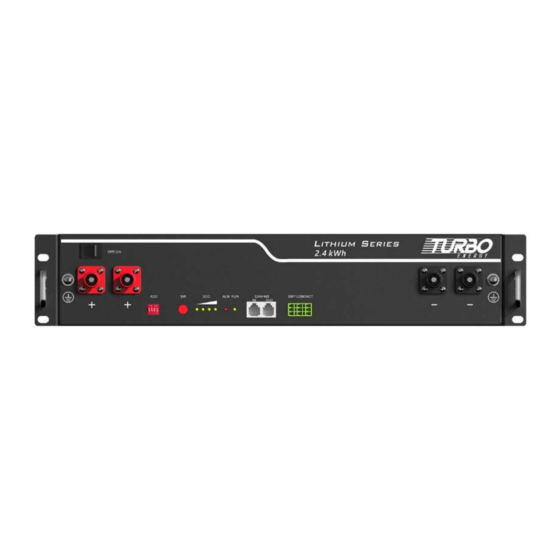

Batería Lithium Series 2,4 kWh
https://www.turbo-e.com/

Publicidad

Tabla de contenido
loading

Manuales relacionados para Turbo Energy Lithium Serie

Resumen de contenidos para Turbo Energy Lithium Serie

  • Página 1 Manual de instrucciones Batería Lithium Series 2,4 kWh https://www.turbo-e.com/...

  • Página 2: Tabla De Contenido

    Lea este manual antes de instalar la batería y siga las instrucciones cuidadosamente durante el proceso de instalación. Contenido 1. Alcance ........................3 2. Especificaciones ..................... 3 3. Características ......................4 4. Operación ....................... 4 4.1. Frontal de la batería ..................4 4.2.

  • Página 3: Alcance

    1. Alcance En el presente documento se describe el funcionamiento básico de la batería recargable de iones de litio de la marca Turbo Energy (modelo Lithium Series 2,4 kWh). En este manual se recogen todos los detalles necesarios para la comprensión del funcionamiento del equipo y para su correcta aplicación.

  • Página 4: Características

    3. Características La batería Lithium Series 2,4 kWh presenta las siguientes características: Diseñada para ser utilizada en aplicaciones fotovoltaicas. • Battery Management System (BMS): sistema BMS incorporado en la • batería que monitoriza su operación y no permite que trabaje fuera de los límites del régimen de diseño (V,I).
  • Página 5 Artículo Nombre Definición El número de luces verdes encendidas muestra la energía restante de la batería. Consulte la Tabla 2-3 para obtener más información. La luz roja parpadea cuando se produce una alarma, la luz red siempre encendida durante el estado de protección.

  • Página 6: Sistema De Gestión De La Batería (Bms)

    Estado LED1 LED2 LED3 LED4 Batería 0%＜SOC≤5% ● Flashing ● SOC=0 Flashing/● Flashing 4.2. Sistema de gestión de la batería (BMS) 4.2.1. Protección de voltaje Protección de baja tensión en la descarga: Cuando el voltaje de la celda de la batería o el voltaje total es inferior al valor de protección durante la descarga, el modo de sobrecarga se activa y el zumbador de la batería emite una alarma.

  • Página 7: Protección Contra Temperaturas

    4.2.3. Protección contra temperaturas Protección de baja/sobre temperatura en la carga: Cuando la temperatura de la batería está fuera del rango de -5℃~+55℃ durante la carga, la protección de la temperatura se activa y el dispositivo deja de cargarse. La protección finaliza cuando la temperatura vuelve al rango de trabajo nominal.
  • Página 8 2- Configurar los DIPS en función del tipo de inversor: Inversores: TURBO ENERGY HI, GOODWE, VICTRON, SOFARSOLAR, SMA, SOLIS, LUX, IMEON, INFINISOLAR, SUNGROW, RENAC, DELIOS, GROWATT Batería máster Resto de baterías Inversores: VOLTRONIC Axpert-VMIII/Axpert King, Growatt SPH/SPA...

  • Página 9: Montaje Y Conexionado

    4.4. Montaje y conexionado 4.4.1. Lista de componentes Artículo Especificación Cantidad Figura 48V/50Ah Batería 480×360×90mm Rojo Cable de alimentación /25mm /L2050m positivo Cable de alimentación Negro negativo /25mm /L2050m Cable Rojo paralelo- /25mm /L215mm positivo Cable paralelo Negro negativo /25mm /L215mm...

  • Página 10: Instalación Mecánica

    Negro /L250mm Cable / Doble paralelo de comunicación enchufe RJ45 Negro Cable de /L2000mm comunicación /Doble enchufe al inversor RJ45 Cable de L500mm,4mm2 tierra Tornillos combinados Tornillos M6*14 4.4.2. Instalación mecánica Método de instalación 1: Con la instalación del gabinete 1.

  • Página 11: Instalación Eléctrica

    Método de instalación 2: Con instalación de soporte simple 1. Coloque la Lithium Series 2.4 kWh y los soportes como se muestra figura insértela en los soportes. Utilice 4 tornillos para fijar el módulo en el soporte frontal. 2. Instale otro par de corchetes en el primero, fijado por hebillas entre ellos.
  • Página 12 La selección del disyuntor requiere: Voltaje: U>60V ���������������� ������ ���������������� Corriente: I = El disyuntor se instala entre el módulo de la batería y el inversor, como se muestra en la siguiente figura: Inversor Disyuntor Cable de Cable de comunicación al alimentación inversor negativo...

  • Página 13: Parámetros De La Batería En El Inversor

    Después de toda la conexión del sistema, ajuste el modo DIP maestro de acuerdo con el modelo del inversor y luego inicie la batería. El cable de comunicación BAT-INV es del puerto de la comunicación del inversor al puerto CAN IN del maestro, el cable BAT-BAT es del maestro CAN OUT al esclavo1 CAN IN, esclavo1 CAN OUT a esclavo2 CAN IN...
  • Página 14 Precaución Después de pulsar el botón de encendido, si el indicador de estado de la batería en el panel frontal continúa siendo rojo, consulte la "5.2 Descripción y procesamiento de alarma". Si el fallo no se puede eliminar, póngase en contacto con el distribuidor a tiempo.

  • Página 15: Descripción Y Procesamiento De Alarmas

    a) La corriente de carga continua a largo plazo de la batería debe ser ≤0,5C Carga b) Si la capacidad de la batería está vacía, cárguela dentro de las 18 horas posteriores a la Uso del reserva de la batería. equipo c) La corriente de descarga continua a largo plazo de la batería debe ser ≤0,5C...

  • Página 16: Análisis Y Tratamiento De Fallos Comunes

    Categoría de Indicación Estatus Tratamiento alarma de alarma Inicio timbre Rojo Subtensión de Empezar a cargar Inicio tensión celular timbre 5.3. Análisis y tratamiento de fallos comunes Fenómeno de Análisis de la razón Solución fallos El indicador no responde Compruebe Tensión total inferior a 35V después el voltaje total...

  • Página 17: Apéndice

    Cable de comunicación utilizado incorrectamente/ cable comunicación está conectado incorrectamente en el puerto de comunicación de la batería o el puerto de comunicación del inversor / La versión del firmware de la batería no es compatible con el inversor 6. Apéndice 6.1.

  • Página 18: Protección Ambiental

    Puede ser dañino para la piel, y si toca los ojos, lavar, e ir al hospital inmediatamente para recibir tratamiento. 6.3. Protección Ambiental Las baterías de Turbo Energy cumplen la Normativa ROHS de la UE. 6.4. Datos de contacto Para cualquier incidencia con la batería escriba, indicando sus datos de contacto un correo electrónico a la dirección:...
