Manuales relacionados para Danfoss VLT CDS 803
Resumen de contenidos para Danfoss VLT CDS 803

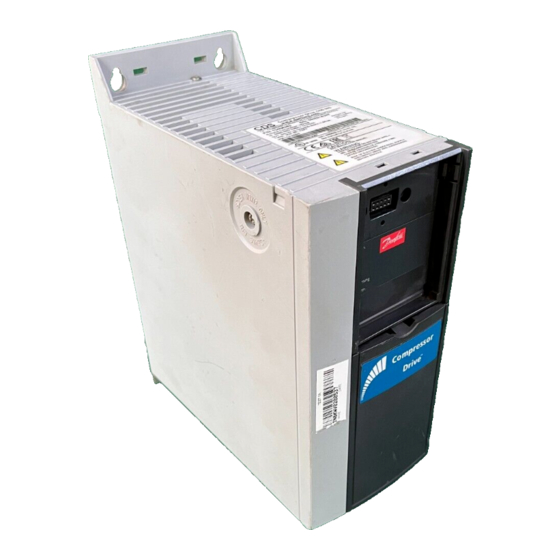

- Página 1 MAKING MODERN LIVING POSSIBLE Guía rápida ® Compressor Drive CDS 803 vlt-drives.danfoss.com...
-
Página 3: Tabla De Contenido
1.8.1 Reducción de potencia en función de la temperatura ambiente y frecuencia de conmutación 1.8.2 Reducción de potencia debido a una baja presión atmosférica y una altitud ele- vada ® 1.9 Opciones para VLT Compressor Drive CDS 803 MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. -
Página 4: Guía Rápida
• La corriente de fuga a tierra sobrepasa los 3,5 • La tecla [Off/Reset] no es un conmutador de seguridad. No desconecta el convertidor de frecuencia de la red. Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205... -
Página 5: Introducción
Desconecte la red eléctrica (y el suministro de CC externo, si lo hubiera). Espere el tiempo indicado en Tabla 1.1 a que se descargue el enlace de CC. Retire el cable del compresor. MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. -
Página 6: Tipos De Protección
Las dimensiones son exclusivamente de las unidades físicas. Al instalarlas en una aplicación, debe dejar un espacio para la circulación del aire por encima y por debajo de las unidades. En la Tabla 1.5 se especifica el espacio necesario para la circulación de aire. Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205... -
Página 7: Instalación Eléctrica En General
Conecte la alimentación de red a los terminales compresor L1, L2 y L3 y apriétela. El convertidor de frecuencia está diseñado para utilizarse con compresores VZH de Danfoss. Para conocer la sección transversal máxima de los cables, consulte el capétulo 1.7 Especificaciones generales. •... - Página 8 Ilustración 1.3 Monte los dos tornillos en la placa de montaje, coloque la placa en su sitio y apriete los tornillos comple- tamente. MOTOR Ilustración 1.6 Monte el conector de red y fije los cables. Ilustración 1.4 Protección H3-H5 Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
-
Página 9: Fusibles
Protección ante cortocircuitos Danfoss recomienda utilizar los fusibles indicados en la Tabla 1.9 para proteger al personal de servicio o los equipos en caso de un fallo interno en la unidad o de cortocircuito en el enlace de CC. El convertidor de frecuencia proporciona protección completa frente a cortocircuitos si se produce un cortocircuito en el compresor. -
Página 10: Correcta Instalación Eléctrica En Cuanto A Cem
Motor, trifásico y Conexión a tierra de protección reforzada Conexión a tierra de protección Ilustración 1.8 Correcta instalación eléctrica en cuanto a CEM Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205... -
Página 11: Terminales De Control
Terminales de control Para que el compresor arranque: Aplique una señal de arranque en el terminal 18. Conecte los terminales 12, 27 y el terminal 53, 54 o 55. MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. -
Página 12: Descripción General Del Sistema Eléctrico
29 (DIGI IN) (P RS485) 68 24 V (NPN) O V (PNP) Do not connect shield to 61 (Com RS485 ) 61 (PNP)-Source (NPN)-Sink Ilustración 1.11 Dibujo esquemático del cableado básico Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205... -
Página 13: Programación
(ajustes de fábrica). Cuando difieren el ajuste activo y el editado, ambos números se muestran en la pantalla (ajuste 12). El número intermitente indica el ajuste editado. MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. - Página 14 Status Quick Main Menu Menu Menu Com. Warn. Alarm Auto Hand Reset Status Screen The quick guide can always be entered via the Quick Menu! Ilustración 1.13 Aplicaciones de lazo abierto Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
- Página 15 Parámetro 3-15 Fuente 1 de referencia [0] Sin función [1] Entrada Seleccione la entrada a utilizar por la señal de [1] Entrada analógica 53 analógica 53 referencia. [2] Entrada analógica 54 [7] Entr. frec. 29 [11] Referencia bus local MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos.
- Página 16 [2] Sólo cód. de control o una combinación de los dos. Parámetro 8-30 Protocolo [0] FC [0] FC Seleccione el protocolo para el puerto RS485 [2] Modbus RTU integrado. Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
- Página 17 Seleccione si se utilizará la gestión de retorno Management [1] On (Activada) de aceite. Parámetro 28-13 Boost Duration 60-300 s 60 s Introduzca la duración del refuerzo del retorno de aceite. Tabla 1.14 Funcs. compresor MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos.
- Página 18 4999.000 20-00 Feedback 1 Source 0.00 Analog input 54 20-04 Feedback 2 Conversion Linear 8-01 Control Site Digital and ctrl.word 8-30 Protocol 8-31 Address Ilustración 1.15 Guía rápida de lazo cerrado Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
- Página 19 Parámetro 3-15 Fuente 1 de referencia [0] Sin función [1] Entrada Seleccione la entrada a utilizar por la [1] Entrada analógica 53 analógica 53 señal de referencia. [2] Entrada analógica 54 [7] Entr. frec. 29 [11] Referencia bus local MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos.
- Página 20 6-10 Terminal 53 escala baja V. Parámetro 6-15 Term. 53 valor alto -4999 – 4999 Introduzca el valor de referencia que ref./realim corresponda a la tensión ajustada en parámetro 6-11 Terminal 53 escala alta Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
- Página 21 [101] Realim. de bus 2 Parámetro 20-01 Conversión realim. 1 [0] Lineal [0] Lineal Seleccione cómo se calculará la [1] Raíz cuadrada realimentación. Tabla 1.15 Configuración de aplicaciones de lazo cerrado MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos.
- Página 22 Pulse [ ] para desplazarse por los parámetros de ese grupo en concreto. Pulse [OK] para seleccionar el parámetro. ▲ ▼ Pulse [ ] para ajustar / cambiar el valor del parámetro. Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
-
Página 23: Estructura Del Menú Principal
Guía rápida Guía rápida MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. - Página 24 ® Guía rápida Compressor Drive CDS 803 Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
-
Página 25: Ruido Acústico O Vibración
Pérdida fase W parámetro 4-58 Función Fallo Fase Motor. Fa. corr. carga Póngase en contacto con el distribuidor local de Danfoss. Descarga desde las fases de salida a tierra, mediante el valor Fallo Tierra de parámetro 15-31 Alarm Log Value, si fuese posible. - Página 26 La velocidad es inferior al límite especificado en de alarma 2) parámetro 1-87 Compressor Min. Speed for Trip [Hz]. AMA interno Póngase en contacto con el distribuidor local de Danfoss. La corriente es superior al valor del parámetro 4-18 Límite Límite intensidad intensidad.
-
Página 27: Especificaciones Generales
Peso protección alojamiento IP20 [kg/(lb)] 4,3 (9,5) 4,5 (9,9) 7,9 (17,4) Rendimiento [%], 98.4/98.0 98.2/97.8 98.1/97.9 caso más favorable / típico Tabla 1.18 3 × 380-480 V CA 1) En condiciones de carga nominal. MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos. -
Página 28: Resultados De Las Pruebas De Cem
Tensión de salida 0-100 % de la tensión de alimentación Frecuencia de salida 0-200 Hz (VVC ), 0-400 Hz (u/f ) Conmutación en la salida Ilimitada Tiempos de rampa 0,05-3600 s Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205... - Página 29 Intensidad de salida máxima (disipador y fuente) 40 mA Terminales 42 y 45 Número de terminal 42, 45 Nivel de tensión en salida digital 17 V Intensidad de salida máxima en la salida digital 20 mA MG18M205 Danfoss A/S © 12/2015 Reservados todos los derechos.
- Página 30 Normas CEM, emisión EN 61800-3, EN 61000-6-3/4, EN 55011, CEI 61800-3 Normas CEM, EN 61800-3, EN 61000-3-12, EN 61000-6-1/2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN inmunidad 61000-4-5 y EN 61000-4-6 Danfoss A/S © 12/2015 Reservados todos los derechos. MG18M205...
-
Página 31: Condiciones Especiales
La capacidad de refrigeración del aire disminuye al disminuir la presión atmosférica. Para altitudes superiores a los 2000 m (6562 ft), póngase en contacto con Danfoss en relación con la PELV. A una altitud inferior a 1000 m (3281 ft) no es necesario reducir la potencia. - Página 32 Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso y se reserva el derecho de alterar sus productos sin previo aviso, incluidos los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente. Todas las marcas comerciales de este material son propiedad de las respectivas compañías.
