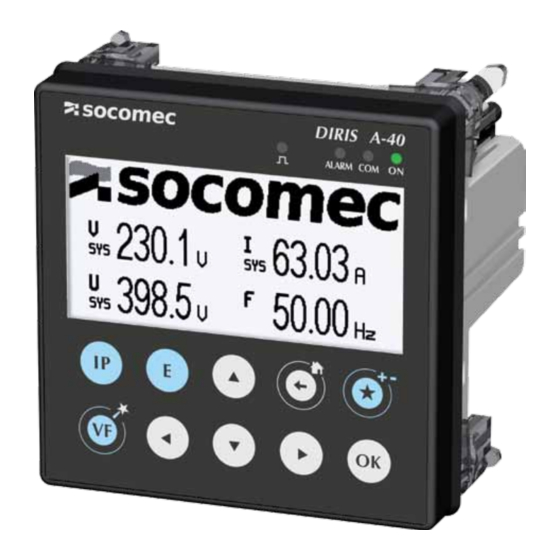

Pmd - medidor multifunción
Ocultar thumbs Ver también para DIRIS A-40:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
DIRIS A-40
PMD - Medidor multifunción
ES
www.socomec.com/
en/documentation/
diris-a40

Publicidad

Tabla de contenido
loading

Manuales relacionados para socomec DIRIS A-40

Resumen de contenidos para socomec DIRIS A-40

  • Página 1 DIRIS A-40 PMD - Medidor multifunción www.socomec.com/ en/documentation/ diris-a40...

  • Página 2: Tabla De Contenido

    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 4 .1 . Presentación de DIRIS A-40 .

  • Página 3: Documentación

    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 12 .1 . Características de DIRIS A-40 .

  • Página 4: Alarmas Y Advertencias

    • Las instrucciones son válidas junto con las instrucciones específicas del producto. • El equipo se ha diseñado exclusivamente para su objetivo, como se establece en las instrucciones. • Solo pueden utilizarse accesorios autorizados o recomendados por SOCOMEC en combinación con el dispositivo.

  • Página 5: Responsabilidad

    • Cualquier cable que deba sustituirse se reemplazará por un cable con los valores nominales correctos. • A pesar de que constantemente buscamos la calidad para preparar este manual, siempre hay riesgo de errores y omisiones, que no son responsabilidad de SOCOMEC. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 6: Operaciones Previas

    • La referencia del dispositivo está conforme con su pedido. • El paquete contiene: - 1 dispositivo equipado con bornes desmontables - 1 resistor de línea (ref 44899 0019) - 1 Guía de inicio rápido DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 7: Introducción

    Permite el análisis de carga monofásica o trifásica. DIRIS A-40 dispone de 3 entradas digitales (medición de impulsos, verificación de estado) y 2 salidas (alarma o impulsos). En la versión estándar, el dispositivo dispone de comunicación RS485 Modbus. Según el modelo, también puede suministrarse comunicación Ethernet o Profibus.

  • Página 8: Principio

    4 .1 .2 . Principio Sensores de corriente tE, tr o tF DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 9: Funcionalidades

    - Funcionamiento de 4 cuadrantes - Potencia predictiva - La precisión global de la cadena de medición de DIRIS A-40 + los sensores está garantizada hasta la clase (según el sensor de corriente usado) en potencia y energía activa de conformidad con IEC 61557-12 •...
  • Página 10 • Valores medios • Servidor Web Supervisión de potencia y • energía comunicación RS485 RTU Modbus • RS485 Modbus RTU y • Profibus DPV1 RS485 Modbus RTU y Ethernet (Modbus TCP, • BACnet) DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 11: Dimensiones

    SNTP, SMTP, FTP • 4 .1 .4 . Dimensiones Dimensiones: pulg/mm 3,62 2,68 0,67 3,86 4 .1 .5 . Panel frontal 1. Pantalla 350x160 2. LEDs 3. 10 teclas táctiles capacitivas DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 12 - Intermitente: comunicación del bus RS485 en curso Encendido - Apagado: el dispositivo está apagado - Encendido: el producto funciona correctamente NOTA: Cuando los 4 LEDs están intermitentes: se ha detectado un fallo en el dispositivo DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 13: Presentación De Sensores De Corriente Asociados

    4.2. presentación de sensores de corriente asociados A DIRIS A-40 se conectan varios tipos de sensores de corriente: cerrados (TE), de núcleo dividido (TR, iTR) o flexibles (TF). La variedad entre estos sensores significa que pueden adaptarse a cualquier instalación nueva, existente o de alta.

  • Página 14: Sensores De Corriente Sólidos Te

    También hay una amplia gama de accesorios disponibles para montaje directo y fácil en cualquier tipo de cableado (cable, barra de bus flexible o rígida) o en un soporte o placa de riel DIN. Gracias al enlace específico, son reconocidos por DIRIS A-40 y se garantiza un alto nivel de precisión global de la cadena de medición.
  • Página 15 ø 8,4 13,5 x 13,5 21 x 21 31 x 31 41 x 41 0,69 0,69 0,77 0,85 17,5 17,5 19,5 21,5 3.54 0.08 0.97 24.6 2.52 / 64 0.77 19.7 1.42 TE-90 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 16: Sensores De Corriente De Núcleo Dividido Tr/Itr

    TR-14 / i TR-14 TR-21 / iTR-21 TR-32 / iTR-32 1,74 2,63 2,56 3,38 1,02 1,14 1,45 2,08 1,10 1,10 1,69 1,85 0,55 0,82 1,26 0,59 0,90 1,30 0,39 0,55 0,82 1,26 Diámetro DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 17: Sensores De Corriente Flexibles Tf

    Hay tres modelos disponibles que cubren una amplia gama de corriente hasta 6000 A con aperturas de diferentes formas y tamaños. Se requerirá un integrador para dar forma a la señal de corriente. Gracias al enlace específico, son reconocidos por DIRIS A-40 y se garantiza la precisión global de la cadena de medición. TF-55 TF-120...

  • Página 18: Adaptadores Para Sensores De 5A

    El adaptador permite usar un sensor estándar que suministra una corriente de 1A o 5A al sensor secundario. Cuando se utiliza este tipo de sensor, la precisión global del DIRIS A-40 no está garantizada y depende de la precisión del sensor asociado (para más información, consulte la "IEC 61557-12").

  • Página 19: Instalación

    5. instalación En los párrafos siguientes se describe la instalación del DIRIS A-40 y de los sensores asociados. 5.1. recomendaciones y seguridad Consulte las instrucciones de seguridad (sección "2. Alarmas y advertencias", página 4) • Mantenga lejos de sistemas generadores de perturbaciones electromagnéticas.

  • Página 20: Instalación De Sensores De Corriente Sólidos Te

    4829 0502 TE-35 35 mm 4829 0503 TE-45 45 mm 4829 0504 TE-55 55 mm 4829 0505 TE-90 90 mm 4829 0506 5 .3 .2 . Montaje en riel DIN TE-18 -> TE-55 DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 21 Retirando las pinzas NB: Monte el sensor TE-90 en el riel DIN para hacerlo más fácil de instalar. Esta instalación es temporal. Utilice las pinzas para instalar los sensores TE-90 en el riel DIN. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 22: Montaje Sobre Placa

    5 .3 .3 . Montaje sobre placa TE-18 diámetro 0,17 / 4,2 M4 máx 1 Nm 1,05 26,8 0,81 20,5 TE-25 - > TE-55 diámetro 0,20 / 5,2 M5 máx 1 Nm DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 23 TE-90 Retirando las pinzas diámetro 0,20 diámetro 5,2 NB: Utilice las pinzas para instalar los sensores TE-90 en la placa. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 24: Instalación En Un Cable Con Abrazadera De Fijación

    NB: Utilice las pinzas para instalar los sensores TE-90 en un cable con abrazadera de fijación. NO pince ni extraiga conductores NO AISLADOS que transporten TENSIONES PELIGROSAS que puedan provocar descargas eléctricas, quemaduras o chispas de arcos. Ref. IEC 61010-2-032 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 25: Montaje En Una Barra

    Las mordazas deben estar perpendiculares a las muescas de soporte . NO pince ni extraiga conductores NO AISLADOS que transporten TENSIONES PELIGROSAS que puedan provocar descargas eléctricas, quemaduras o chispas de arcos. Ref. IEC 61010-2-032 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 26: Montaje De Los Sensores

    Montaje escalonado referencia 4829 0598 Estos accesorios deben solicitarse por separado. 5 .3 .7 . Accesorios de sellado para sensores referencia Caja de sellado para borne 4829 0600 Estos accesorios deben solicitarse por separado. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 27: Instalación De Sensores De Corriente De Núcleo Dividido Tr

    NO pince ni extraiga conductores NO AISLADOS que transporten TENSIONES PELIGROSAS que puedan provocar descargas eléctricas, quemaduras o chispas de arcos. Ref. IEC 61010-2-032 Antes de cerrar el sensor TR, compruebe que el espacio de holgura está limpio (sin contaminación ni corrosión). DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 28: Montaje Flexible De Sensores Tf

    5 .5 .2 . Montaje del cable NO pince ni extraiga conductores Posición centrada para la mejor medida NO AISLADOS que transporten Clic TENSIONES PELIGROSAS que puedan provocar descargas eléctricas, quemaduras chispas de arcos. Ref. IEC 61010-2-032 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 29: Montaje En Una Barra

    5.6. instalación del adaptador de 5a Transformador de corriente de 5A secundario NO pince ni extraiga conductores NO AISLADOS que transporten TENSIONES PELIGROSAS que puedan provocar descargas eléctricas, quemaduras o chispas de arcos. Ref. IEC 61010-2-032 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 30: Conexión

    (ref 4825 0502) x= 8 mm 0,6 n.m máx. 0,2 mm² - 4 mm² SELV (CTES): Tensión extra-baja de seguridad DiriS a-40 ref. 4825 0500 DiriS a-40 ref. 4825 0502 comunicación PROFIBUS DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 31: Alimentación

    9: nc Mac address: XX:XX:XX:XX:XX:XX OUTPUT 1+ 1- 2+ 2- Deben proporcionarse en las conexiones más cercanas medios para evitar que se aflojen los conductores. TE/TR/TF SENSORS I 01 I 02 I 03 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 32: Conexión A La Red Eléctrica Y A Las Cargas

    = Carga desequilibrada trifásico + neutro trifásica 3F+n – 3ct 3F – 3ct (1 carga trifásica + neutro medido) (1 carga trifásica) V1 V2 V3 VN V1 V2 V3 VN V1 V2 V3 VN DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 33 V1 V2 V3 VN V1 V2 V3 VN V1 V2 V3 VN V1 V2 V3 VN Fusible: 0,5 A gG / 0,5 A clase CC V1 V2 V3 VN V1 V2 V3 VN DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 34: Comunicación

    7. comunicación 7.1. información general de modbus La RTU Modbus disponible en DIRIS A-40 se comunica a través de un enlace serie RS485 (2 o 3 cables), que se utiliza para operar productos desde un PC o una API. En una configuración estándar, se utiliza una conexión RS485 para la conexión de 32 productos a un PC o un controlador a más de 1200 metros.

  • Página 35: Configuración

    8. conFiGuración El dispositivo puede configurarse desde la pantalla de DIRIS A-40 o con el software Easy Config. En los párrafos siguientes se describe la configuración con Easy Config para los diferentes tipos de arquitectura de comunicación y diversos tipos de productos SOCOMEC conectados.

  • Página 36: Configuración Usando Easy Config Vía Una Pasarela Diris G (Ethernet)

    DIRIS Digiware C-31 A-40 RS485 Configuración usando Easy Config vía un monitor DIRIS D-50 / D-70 (Ethernet) Easy Config DIRIS A-40 Conexión Ethernet RS485 DIRIS DIRIS B-30 DIRIS Digiware D-50 / D-70 A-40 RS485 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 37: Uso De Easy Config

    Easy Config es un software de configuración usado para definir los parámetros de producto con facilidad y rapidez. Los parámetros se ajustan en pasos sucesivos: Para cada ajuste seleccionado aparece una pantalla personalizada según el producto conectado (2). DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 38: Configuración De La Carga

    El usuario selecciona la tensión nominal, la frecuencia de la red, la dirección de rotación de fase y si se utiliza o no un transformador de tensión. método de cálculo El periodo de integración y los métodos de sincronización de los diferentes parámetros eléctricos se definen en esta pantalla. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 39: Otras Opciones

    Los otros ajustes, como asignación de memoria, multitarifa, entradas/salidas, eventos de calidad, comunicación y otros controles también se realizan con Easy Config. Ejemplo de pantalla para la configuración de los parámetros de calidad de la red eléctrica. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 40: Configuración Desde La Pantalla

    EVENTOS CONFIG ASIST PARÁMETROS . . . El asistente empieza con la elección del idioma y permite configurar los principales parámetros del DIRIS A-40 por medio de una serie de pantallas. • Fecha/Hora • Tipo de carga • Periodo de integración •...

  • Página 41: Configuración Completa

    Introduzca la contraseña de "100" con el teclado (4 teclas de flecha) y confirme con “OK”. inicio CARGAS MEDIDAS EVENTOS CÓDIGO PARÁMETROS ACERCA DE así obtiene acceso a toda la configuración del DIRIS A-40: parÁmetros PANTALLA CARGA SENSORES CÁLCULO ENTRAD/SALID …...
  • Página 42 • CURVAS DE CONSUMO: configuración del periodo de integración y sincronización de las curvas consumo • CONFIGURACIÓN DE ALARMAS: configuraciones de las alarmas • LED METRO: configuración de los parámetros metrológicos del LED DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 43: Estructura De Menús De Pantalla

    Elección de energía asignada al LED (Ea+, Ea-, Er+, Er-, Es) Dirección ip Dirección mac Acerca de número de serie versión de software reiniciar Nota: los menús disponibles dependen del modelo del producto. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 44: Uso

    Sirven para eliminar las pantallas favoritas al mantenerlas presionadas. 9.4. visualización en pantalla de las medidas Los valores medios o instantáneos se muestran en función de los tipos de medida, en forma numérica o gráfica. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 45: Alarmas

    • Alarmas en desequilibrios de tensión: Unba, Unb • Alarma en desequilibrio de corriente: Inba, Inb • Selección de histéresis y umbral alto/bajo • Ajuste de un retardo al inicio y al final de la alarma DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 46: Eventos De Calidad De Tensión En 50160

    Ejemplo de configuración de una alarma sobre de una entrada digital vía Easy Config: 10 .1 .6 . Combinación de alarmas • 4 combinaciones booleanas (OR, AND) de las alarmas definidas (valores eléctricos, energía, entradas, etc.). DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 47: Alarmas Del Sistema

    • Fijo: Alarma de evento (tiene prioridad si hay una alarma de puesta en marcha al mismo tiempo). 10 .3 .2 . Activación de una salida • Si el producto dispone de una salida, puede activarse cuando se detecta una alarma. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 48: Activación De Una Entrada

    • Información de las alarmas con marca temporal disponible vía el bus de comunicaciones RS485. • Envía el reconocimiento de alarmas 10 .3 .5 . Pantalla y WEBVIEW • Información de las alarmas con marca temporal • Envía el reconocimiento de alarmas DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 49: Servidor Web

    La versión Ethernet de DIRIS A-40, referencia 4825 0501, tiene un servidor web integrado. Este servidor web permite el acceso a todas las mediciones de los parámetros eléctricos y de la energía medida por el DIRIS A-40. La dirección IP predeterminada para acceder al servidor Web es la siguiente: 192.168.0,4 A continuación, algunos ejemplos de la pantalla del servidor web:...

  • Página 50: Características

    ≤ 0,1 VA Precisión de la medida de tensión Clase 0,2 Conexión Bloque de bornes de resorte desmontable, 4 posiciones, cable rígido de 0,5 - 2,5 mm² o cable flexible de 0,25 - 1,5 mm² con pieza final DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 51: Características De Entrada/Salida

    Protocolo FTP Guarda los archivos de medida en un servidor FTP Funcionalidades Configuración y lectura de datos Conexión Puerto RJ45 proFiBuS Producto DIRIS A-40 ref. 4825 0502 Enlace RS485 - SELV Protocolo PROFIBUS DPV1 DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 52: Especificaciones Medioambientales

    Caídas de tensión: interrupciones y variaciones de tensión 0% durante 1 ciclo Criterio A 40% durante 10/12 ciclos Criterio A 70% durante 25/30 ciclos Criterio A Interrupción corta: 0% durante 250/300 ciclos Criterio C DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 53: Seguridad

    Categoría de instalación III (300VCA F/N), grado de contaminación 2 UL61010-1 y UL61010-2-030 Instalación UL: DIRIS A-40 y los sensores de corriente deben instalarse dentro de un cajetín con certificación NRTL para electricidad/incendio, Equipo de control industrial listado, o equipo similar.

  • Página 54: Características Del Sensor Te, Tr/Itr Y Tf

    Temperatura de funcionamiento -10 - +70°C Temperatura de almacenamiento -25 - +85°C Humedad relativa 95% HR sin condensación Altitud < 2.000 m Conexión Cable SOCOMEC RJ12, directo, par trenzado, no blindado, 600 V CAT III-10 / +70 °C - SELV) DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 55 95% HR sin condensación Altitud < 2.000 m PEP ecopassport - ISO 14025 SOCO-00007-V01.01-EN UL 61010 Conexión Cable SOCOMEC RJ12, directo, par trenzado, no blindado, 600 V CAT III-10 / +70 °C - SELV) TF - Sensor de corriente flexible Modelo tF-55 tF-120 tF-300...

  • Página 56: Clases De Rendimiento

    Órdenes 1 a 63 THD-Ri (relativa a la fundamental, relativa al valor eficiente) Armónicos de corriente 1 con sensores TE , TR, iTR o TF Señales de control a distancia centralizadas *Con cables de conexión SOCOMEC. DIRIS A-40 - 545 802 A - SOCOMEC...

  • Página 57: Evaluación De La Calidad Del Suministro De Energía

    Desequilibrio de amplitud de tensión (Lp-N) Desequilibrio de fase y amplitud de tensión (Lp-Lg o Lp-N) Armónicos de tensión Armónicos de corriente 1 con sensores TE , TR, iTR o TF Señales de control a distancia centralizadas DIRIS A-40 - 545 802 A - SOCOMEC...
  • Página 58 CONTACTO CORPORATIVO: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANCIA www.socomec.com 545 802 A - ES - 08/17...
