Pièces incluses
1 - Quincaillerie
• 4 - vis d'installation de 4x8 mm
1 - Filtre a charbon
1 - Déflecteur d'air
Instructions d'Installation
S'il n'est pas possible d'évacuer les fumées et les vapeu-
rs de cuisson l'extérieur, la hotte peut être utilisé dans
le non-ventilé version (recirculation), en utilisant le kit de
recirculation.
Les fumées et les vapeurs sont recyclées à travers le grille.

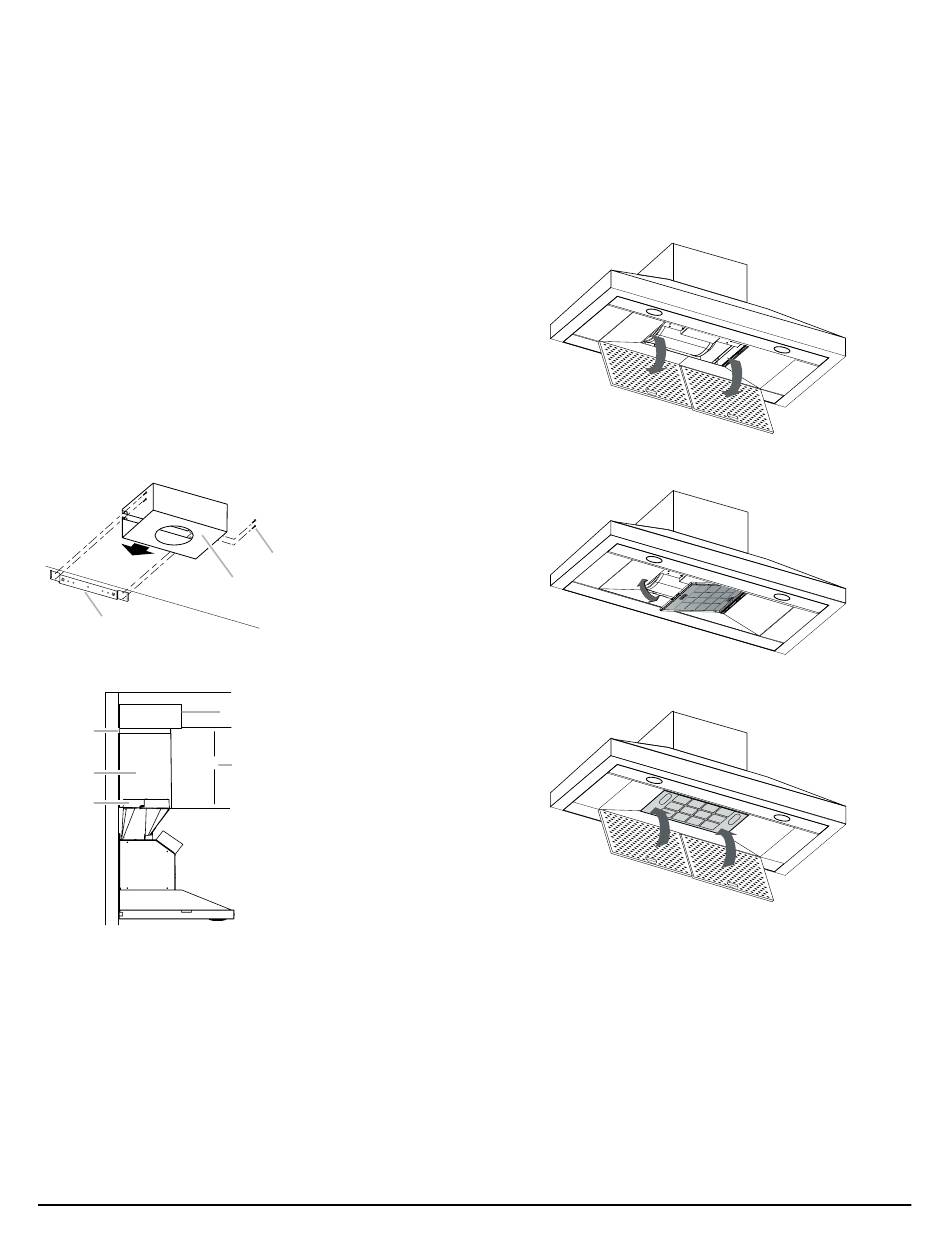

1. Assemblez le déflecteur d'air á l'étagère de couverture
de conduit avec le 4 vis d'assemblée
C
2. Mesurez de l'inférieur du déflecteur de l'air à l'inférieur
de l'hotte aspirante,
B
X
D
E
3. Coupez le conduit de travail dans la dimension mesurée
"X."
4. Pour désinstallé le déecteur d'air il faut enlever les 4 vis
d'assemblée.
5. Glissez le conduit sur le fond du déflecteur.
6. Placez le assemblé déflecteur et le conduit de travail au
-dessus del'orifice d'échappement de l'hotte aspirante.
7. Assemblez le déflecteur d'air à l'étagère de couverture
de conduit.
8. Utilisez le conduit adhésif pour sceller le déflecteur et
l'orifice d'échappement de l'hotte aspirante
Page 8
A. Mounting screws
B. Air deflector
C. Duct cover bracket
A
B
A
C
A. Air deflector
B. Vent clamp
C. X = length to cut vent duct
D. Vent duct
E. Exhaust outlet
Installation du filtre de charbon
En mode recirculation, l'air circule à travers des filtres
à charbon jetables qui aident à éliminer la fumée et les
odeurs.
• Enlevez le filtre de graisse l'hotte aspirante.
• Placez le filtre de charbon de bois à l'intérieur de la
structure du moteur comme est montré dans l'image.
• Réinstallez le filtre de graisse sur le fond de l'hotte
aspirante.
REMARQUE: Les filtres à charbon ne peuvent pas être
nettoyés. Il devrait être remplacé tous les 4-6 mois.
