Instalación del Panel Delantero

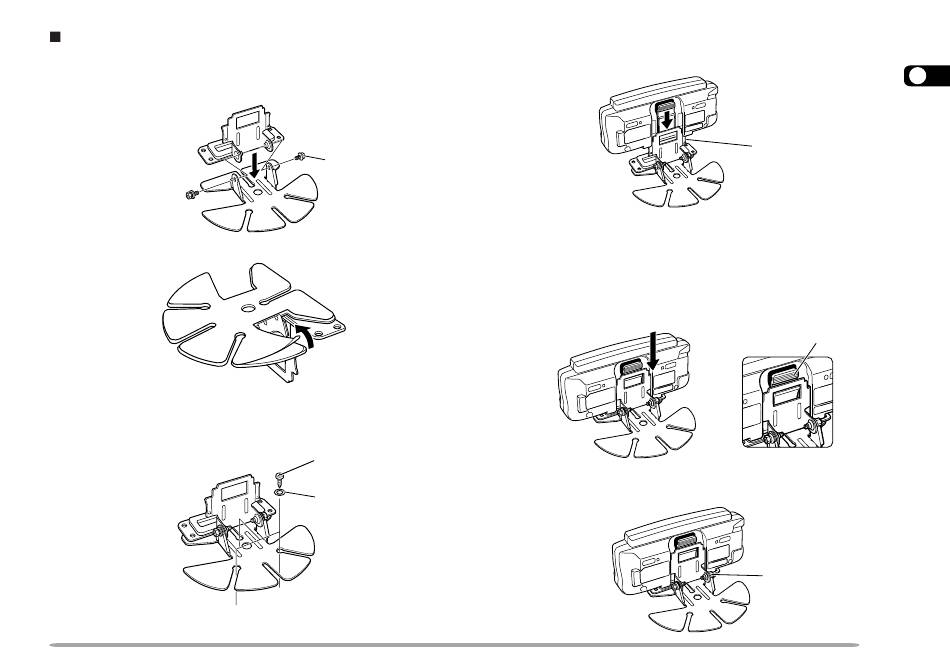

1 Arme los soportes con los 2 tornillos hexagonales SEMS y
las 2 arandelas suministrados.
• No apriete los tornillos completamente en este paso.
2 Pele el papel pegado a la parte posterior del soporte.
3 Coloque el soporte en posición en el vehículo, y asegúrelo
con las 3 arandelas y los 3 tornillos de rosca cortante
suministrados.
Tornillo SEMS
Tornillo de rosca
cortante
(4 mm x 14 mm)
Arandela plana
4 Coloque las ranuras del panel delantero sobre las
pestañas del soporte.
5 Deslice el panel delantero hacia abajo hasta que se oiga
un chasquido.
• La pestaña del panel delantero deberá quedar
completamente trabada por el soporte, de lo contrario la
vibración del vehículo podría hacer que el panel se
soltara del soporte y se cayera.
6 Determine el ángulo del panel delantero, y apriete
completamente los 2 tornillos SEMS del soporte.
