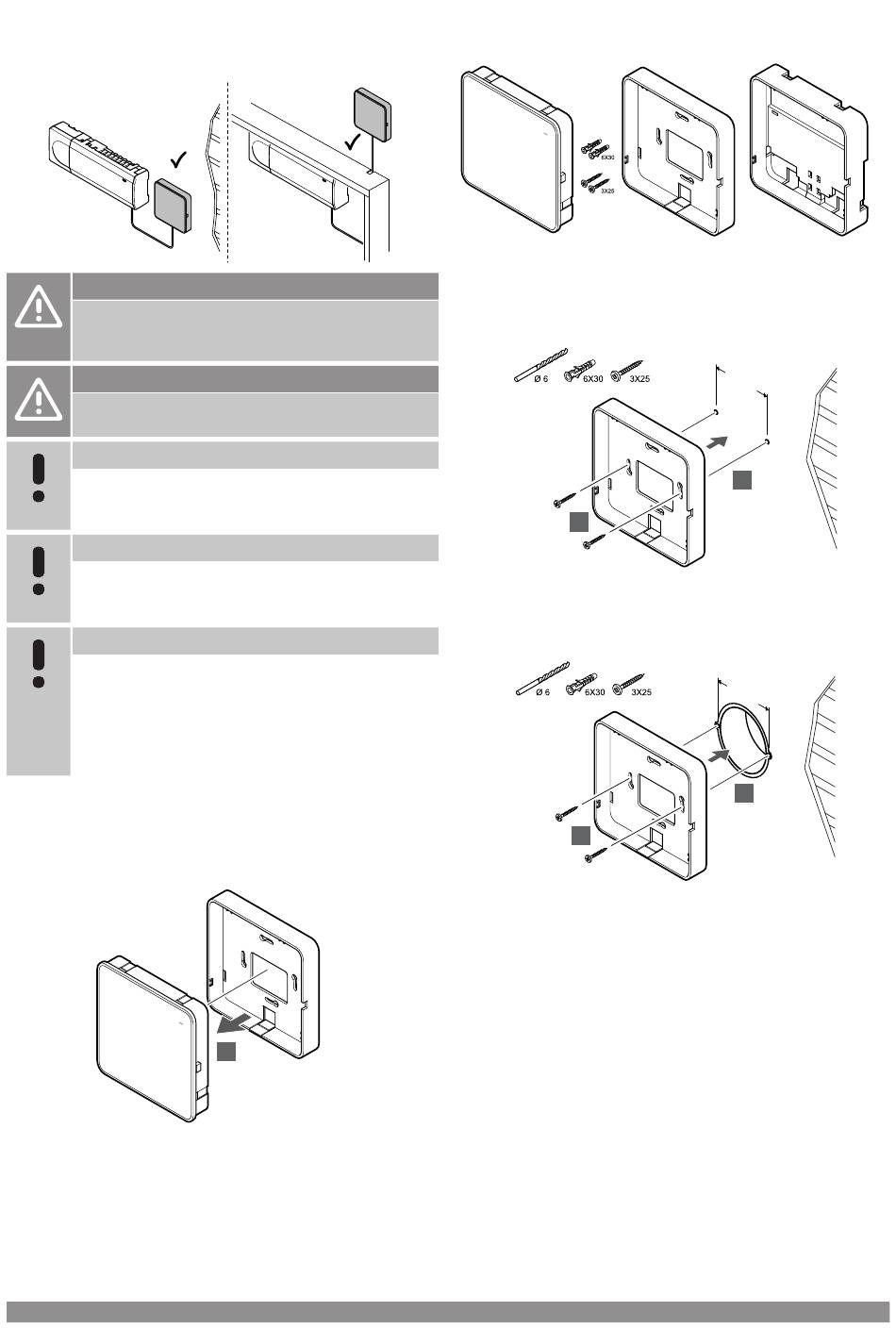

5.5 Instalación del módulo de
comunicación
Precaución:
Si el controlador de habitación se instala dentro de una
caja metálica, el módulo de comunicación completo se
debe montar fuera de la caja.
Precaución:
El módulo de comunicación debe instalarse
verticalmente para lograr la mejor cobertura posible.
NOTA:
Para configurar un sistema con un módulo de
comunicación, se requiere un dispositivo móvil
(smartphone/tableta).
NOTA:
Se recomienda fijar el módulo de comunicación a una
pared fuera de la caja cuando se vaya a usar la conexión
Wi-Fi.
NOTA:
Si hay más de una Unidad base de la habitación
disponible en el sistema, conecte el módulo de
comunicación solo a la Unidad base principal de la
habitación.
Los controladores de habitación secundarios solo
pueden usar la antena del controlador de habitación.
El módulo de comunicación contiene un módulo de antena (para la
comunicación interna con termostatos y similares) y un módulo de
red local para la comunicación Wi-Fi o Ethernet.

1. Retirada del soporte trasero

Separe el módulo de comunicación de su soporte posterior extraíble.
24 | Uponor Smatrix Wave PULSE
1
| Manual de instalación y funcionamiento
2. Montaje del soporte trasero extraíble en la
pared
El módulo de comunicación se entrega en un kit con tornillos,
CD0000158
anclajes y un soporte posterior opcional para carriles DIN con varias
opciones para fijar el termostato a la pared.
Uso de tornillos y tacos
2
Fije el soporte trasero del módulo de comunicación a la pared con los
tornillos y los anclajes.

Uso de la caja de pared

Fije el soporte trasero del módulo de comunicación a la caja de
pared.
SI0000147
6 0
m m
1
6 0
m m
1
2
CD0000011
SI0000149
SI0000148
