Uponor Smatrix Wave PULSE Manual De Instalación Y Funcionamiento página 53

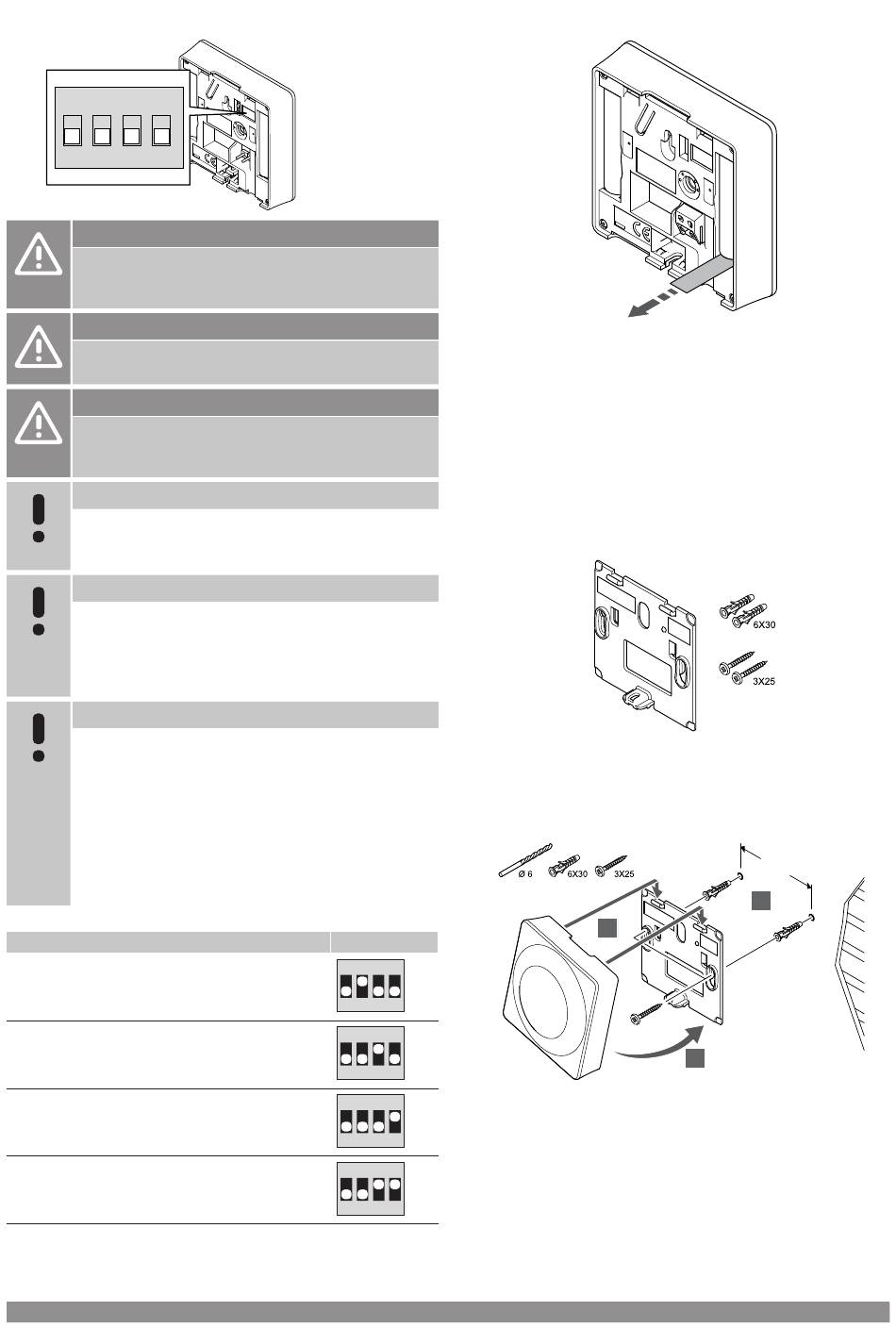

Interruptor DIP
ON DIP
1 2 3 4
Precaución:
Si el sistema cuenta con más de un controlador de
habitación, registre el termostato como dispositivo del
sistema en el controlador de habitación principal.
Precaución:
El interruptor DIP del termostato debe establecerse
antes de registrarlo.
Precaución:
Los interruptores se deben ajustar a una de las
funciones disponibles; de lo contrario será imposible
registrar el termostato.
NOTA:
Si el termostato se registra como dispositivo del sistema,
dejará de funcionar como termostato de habitación
estándar.
NOTA:
La señal externa se puede conectar a un máximo de
cuatro controladores de habitación que funcionen en
paralelo. De este modo se reduce la cantidad de
interruptores de calefacción/refrigeración que se
requieren en el sistema.
NOTA:
Utilice un solo interruptor Confort/ECO en el sistema.
• Al conectar el interruptor externo Confort/ECO al
sistema (dispositivo de sistema de termostato
público o GPI), se desactiva el Modo ECO forzado
en la aplicación Uponor Smatrix PULSE.
• Al conectar el interruptor externo Confort/ECO a
través del dispositivo del sistema del termostato
público, se desactiva la opción Confort/ECO en la
GPI.
Ajuste el interruptor DIP según la función del termostato.
Función de termostato
Sensor de temperatura exterior
Sensor de temperatura de impulsión para la función
de cambio calefacción/refrigeración (requiere el
módulo de comunicación)
Entrada del sensor para la función de cambio de
Confort/ECO (entrada cerrada = modo ECO)
Entrada del sensor para la función de cambio de
calefacción/refrigeración (entrada cerrada = modo de
refrigeración)
Inicio del termostato
CD0000001
Retire las tiras de plástico para el transporte de las pilas para iniciar
el termostato.
El termostato utiliza dos pilas alcalinas AAA de 1,5 V que ofrecen
cerca de 2 años de autonomía, siempre que esté posicionado dentro
del rango de alcance del controlador de habitación. Compruebe que
las pilas están insertadas correctamente en el termostato.
Al iniciarse, el termostato realizará una autocomprobación de unos
10 segundos. El sistema quedará bloqueado para la entrada de
información, mientras parpadea el LED del termostato.
Montaje del termostato en la pared
El termostato se entrega con un kit que incluye tornillos, tacos y un
soporte de pared, con varias opciones para montar el termostato en
la pared.
Soporte de pared (recomendado)
Interruptor
ON DIP
1 2 3 4
ON DIP
1 2 3 4
Fije el termostato a la pared mediante el soporte de pared, los
ON DIP
tornillos y los anclajes.
1 2 3 4
ON DIP
1 2 3 4
Uponor Smatrix Wave PULSE
2
3
| Manual de instalación y funcionamiento
SI0000126
CD0000004
6 0
m m
1
SI0000018
| 53
