U Realizar una sola medición de todo el rango de movimiento
utilizando el patrón y anotar el resultado.
Utilizar un patrón que permite la medición de un máximo
posible del rango de movimiento del eje.
En este ejemplo para la aplicación de LEC, se mide un punto al final
del rango de medición del eje con un patrón de 8 pulgadas.

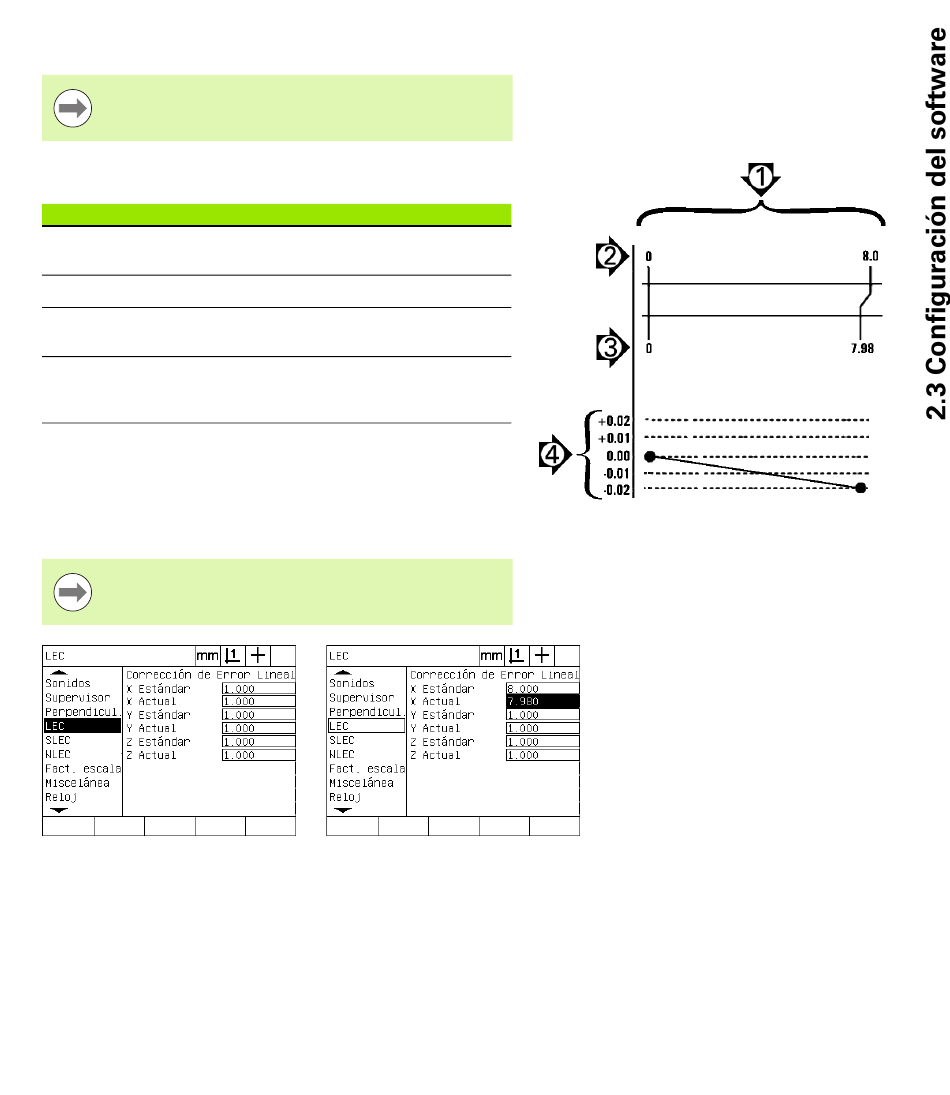

Número flecha Descripciones
1: Longitud patrón Se mide toda la longitud de 8 pulgadas del
patrón
2: Valores patrón La longitud certificada del patrón
3: Valores La longitud medida del patrón
obtenidos
4: Gráfico de Diferencia entre los valores del patrón y los
desviación valores obtenidos (no introducidos en
ninguna pantalla)
Para realizar la corrección de error lineal en la pantalla LEC:
U Resaltar el objeto de menú LEC.
U Introducir el valor certificado del patrón y el valor Obtenido, medido
con el ND 1200 para el eje de medición. El ejemplo muestra los
valores del patrón y los valores obtenidos para el eje X.
Los valores del patrón y los valores obtenidos deberían ser
1.000, no aplicándose la corrección LEC.
Resaltar la pantalla LEC
U Realizar LEC en los demás ejes y pulsar la tecla FINALIZAR para
guardar los parámetros y volver al menú configuración.
