Resumen de contenidos para Irritrol LIFE-B-4
- Página 1 Programador LIFE 4 _ 6 _ 8 Controlador de riego Guía del usuario...
-
Página 2: Características Del Controlador Life
– Módulo de programación universal LIFE-MOD para la familia de Programadores de riego LIFE – El módulo de programación se adapta automáticamente a cada módulo trasero: - LIFE-B-4: 4 estaciones y MT, interior - LIFE-B-6: 6 estaciones y MT, interior... -
Página 3: Especificaciones
Fuente de alimentación: 24 VCA 50/60 Hz @ 150 mA • Módulo Wi-Fi (opcional) Fuente de alimentación: 3,3 VCC @ 150 mA • LIFE-B-8 • El módulo de programación y el módulo trasero (LIFE-B-4, LIFE-B-6, LIFE-B-8) funcionan 8 Estaciones+MT solo en conjunto. TEMPERATURA DE TRABAJO •... -
Página 4: Tabla De Contenido
Programador Irritrol LIFE 4 _ 6 _ 8 Programador LIFE 4 _ 6 _ 8 Tabla de contenidos Configuraciones especiales 16-17 Módulo Wi-Fi local Módulo trasero Configuración del modo de días programados 16 Instalación de Wi-Fi opcional Módulo Componentes del módulo trasero Configuración de estaciones máximas... -
Página 5: Módulo Trasero
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO TRASERO Componentes del módulo trasero Instalación del módulo trasero 1. Placa de terminales. 1. Para un funcionamiento seguro y fiable, escoja un lugar de instalación que proporcione las siguientes condiciones: 2. Conector DB15 al módulo de programación. -
Página 6: Conexión De Las Válvulas
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO TRASERO Figura 1 Figura 2 Válvula 1 Válvula 2 Válvula 3 Cable de válvula común 2. Conecte el cable con código de color rojo desde cada válvula solenoide (el cable del solenoide puede utilizarse como conexión) a un cable unipolar. Este se llama cable de «Válvula Común». -
Página 7: Conexión De Un Relé De Arranque De La Bomba
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO TRASERO Conexión de un relé de arranque de la Instalación del sensor de lluvia bomba Es posible conectar un sensor de lluvia directamente al Programador LIFE, para PRECAUCIÓN: Para evitar daños al Programador, asegúrese de que interrumpir automáticamente el riego cuando empieza a llover. -
Página 8: Conexión De La Fuente De Alimentación
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO TRASERO Conexión de la fuente de alimentación Conexión del módulo de programación LIFE Módulo 1. Introduzca 10 cm del cable del transformador en el Programador a través del conducto (C) de la Figura 1 o a través del agujero ciego (si no se utiliza el Para completar el montaje del Programador LIFE, conecte el módulo de programación... -
Página 9: Módulo De Programación
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO DE PROGRAMACIÓN... -

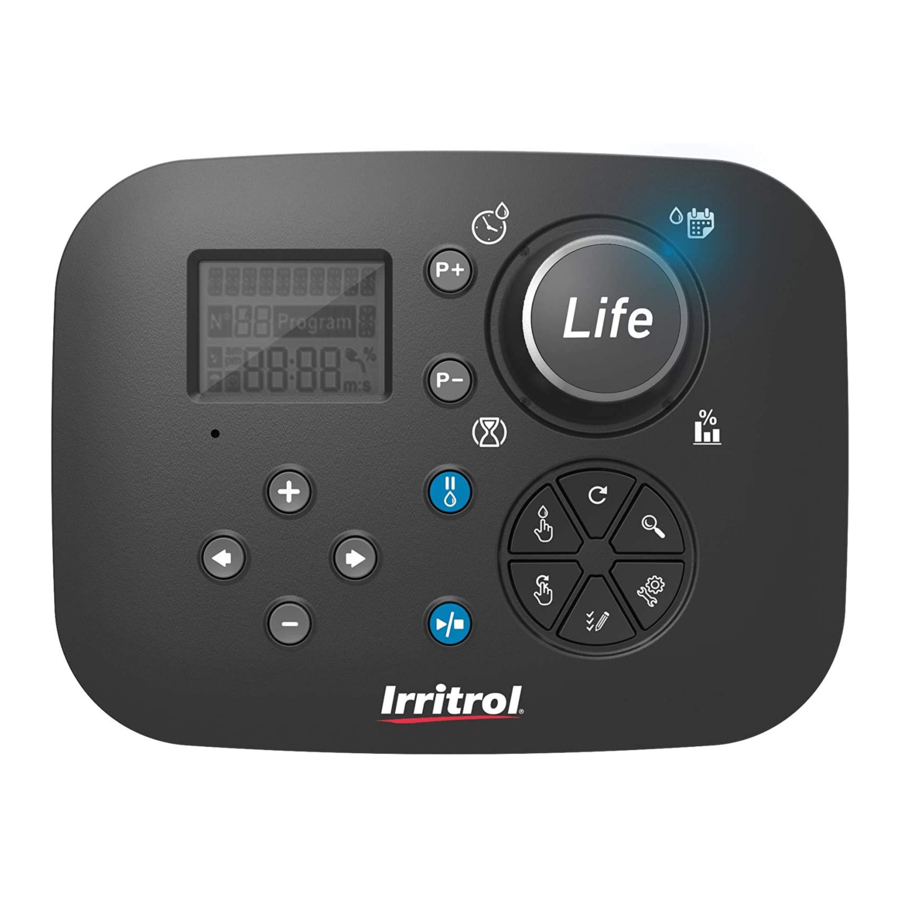

Página 10: Componentes Del Módulo De Programación
Programador Irritrol LIFE 4 _ 6 _ 8 Componentes del módulo de programación Botones - Permiten seleccionar el parámetro de función siguiente o anterior. Botón de Reset- Inserte un clip para presionar el botón de Reset oculto y Módulo de programación reiniciar las operaciones. -
Página 11: Configuración Del Idioma
Programador Irritrol LIFE 4 _ 6 _ 8 MÓDULO DE PROGRAMACIÓN Planificación de su horario de riego Nota: para obtener los mejores resultados, se recomienda personalizar primero la CONFIGURACIÓN del Programador. Configuración del idioma Generalmente, es útil planificar el horario de riego en un papel antes de comenzar la programación. -
Página 12: Formulario Para El Horario De Riego
Programador Irritrol LIFE 4 _ 6 _ 8 PROGRAMACIÓN Formulario para el horario de riego Formulario para el horario de riego Programa A Programa B Horario de día de riego Días calendario Seleccionar calendario o Intervalo de día Intervalo o Par/Impar... - Página 13 Programador Irritrol LIFE 4 _ 6 _ 8 PROGRAMACIÓN Formulario para el horario de riego Programa A Programa B Horario de día de riego Días calendario Seleccionar calendario o Intervalo de día Intervalo o Par/Impar Impar/Par Impar Impar o Estacional Seleccionar Presupuesto de agua Estación...
-
Página 14: Acerca De La Memoria Del Programador
Programador Irritrol LIFE 4 _ 6 _ 8 PROGRAMACIÓN Acerca de la memoria del Programador Configuración de un Horario de día calendario LIFE El Horario de día calendario permite configurar cada día de la semana como un día Cuando falta la alimentación eléctrica a causa de interrupciones eléctricas o cuando de riego activo o inactivo. -
Página 15: Configuración De Un Horario De Intervalo De Día
Programador Irritrol LIFE 4 _ 6 _ 8 PROGRAMACIÓN Configuración de un horario de intervalo Configuración de la hora de inicio del de día programa Un horario de intervalo de día habilita el ajuste de los días de riego sin considerar La hora de inicio del programa es la hora del día que se selecciona para iniciar un... -
Página 16: Configuración De La Duración Del Tiempo De Ejecución De La Estación
Programador Irritrol LIFE 4 _ 6 _ 8 PROGRAMACIÓN Configuración de la duración del tiempo Nota: si se ha seleccionado ESTACIONAL en las CONFIGURACIONES, el porcentaje que se muestra es el valor preconfigurado de fábrica, lo mismo sucede para los programas A y B. -
Página 17: Configuración Del Presupuesto De Agua Estacional
Programador Irritrol LIFE 4 _ 6 _ 8 CONFIGURACIONES ESPECIALES Configuración del número máximo de aumentar la duración del tiempo de ejecución, debe considerarse también en el tiempo de ejecución total. Vuelva a consultar esta información cuando configure las estaciones encendidas al mismo tiempo horas de inicio del programa, tal como se describe en la página 12 y en Presupuesto... -
Página 18: Operaciones De Control
Programador Irritrol LIFE 4 _ 6 _ 8 OPERACIONES DE CONTROL Funcionamiento del Programador Funcionamiento automático El Programador LIFE tiene cinco modos de funcionamiento: El funcionamiento automático se producirá cuando la hora de inicio y el día de riego programados coincidan con el reloj y el calendario internos del Programador LIFE. -
Página 19: Funcionamiento Manual De La Estación
Programador Irritrol LIFE 4 _ 6 _ 8 OPERACIONES DE CONTROL Funcionamiento manual de la estación Funcionamiento manual del programa Las operaciones manuales del Programador anularán la entrada del sensor y todas las El funcionamiento manual del programa permite iniciar manualmente los programas operaciones automáticas actualmente activas. -
Página 20: Modo De Prueba
Programador Irritrol LIFE 4 _ 6 _ 8 OPERACIONES DE CONTROL Modo de prueba Poner el Programador LIFE en Pausa o en OFF La selección de esta función permite ejecutar un programa de riego rápido temporal para Esta función permite apagar o retrasar todas las operaciones de riego automáticas probar el funcionamiento de cada estación de riego o para probar el funcionamiento de... -
Página 21: Disyuntor Automático
Programador Irritrol LIFE 4 _ 6 _ 8 DISYUNTOR AUTOMÁTICO MÓDULO WI-FI LOCAL Disyuntor automático Módulo Wi-Fi local El Programador LIFE tiene un disyuntor electrónico que detecta automáticamente Con el módulo Wi-Fi opcional, se puede acceder al Programador LIFE localmente, un estado de sobrecarga en un terminal de la estación durante el funcionamiento y... -
Página 22: Resolución De Problemas
Programador Irritrol LIFE 4 _ 6 _ 8 RESOLUCIÓN DE PROBLEMAS Síntoma Posible causa Solución La pantalla está en blanco y el La alimentación está desconectada. Compruebe las conexiones del transformador. Programador no funciona. Controle el panel de servicio de CA para comprobar si un interruptor de falla a tierra o un interruptor diferencial se ha disparado y restablézcalo. - Página 23 Programador Irritrol LIFE 4 _ 6 _ 8 NOTE .............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Página 24: Para Asistencia Técnica
Para Asistencia Técnica: www.life.irritrol.it Programador LIFE 4 _ 6 _ 8 Programador de riego © 2019 Irritrol...
