- Página 1 PROGRAMADO R TOTAL CONTROL Guía del Usuario Guía de Instalación y Programación para los programadores de 6, 9, 12, 15, 18 y 24 estaciones (Modelos para interiores y exteriores)
-
Página 2: Características
CARACTERISTICAS Le damos las gracias por haber comprado un programador Total Control del sistema de riego. Se enumeran a continuación algunas de las características importantes que usted debería conocer antes de comenzar la programación de esta unidad. Los detalles sobre cómo utilizar estas características se describen en las páginas que siguen. -
Página 3: Tabla De Contenido
TABLA DE MATERIAS Características.....................i Componentes del programador ..............2–3 Información general ..................6 Cómo funciona el sistema de respaldo............4 Cómo funciona el disyuntor de circuito electrónico........5 Cómo funcionan los sensores..............6 Programación del programador ...............7–15 Cómo empezar ....................7–9 Establecimiento de la hora y fecha actuales...........10 Borrado de cualquier programa anterior............11 Establecimiento de los tiempos de riego de las estaciones ......11 Activación/Desactivación del Arranque de la Válvula Maestra/Bomba..12... -
Página 4: Componentes Del Programador

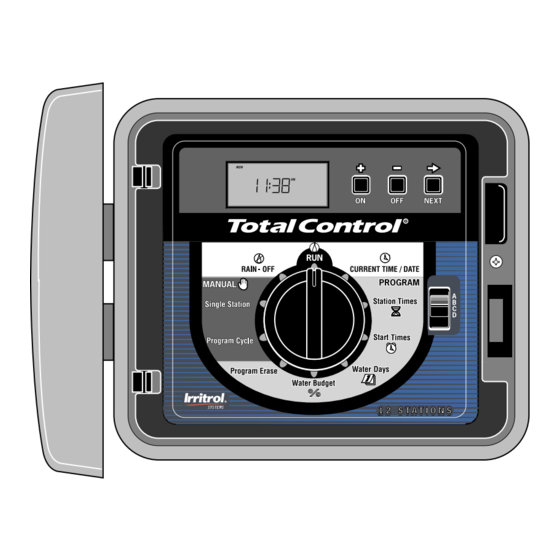

COMPONENTES DEL PROGRAMADOR IGURA 11 LCD Display (Pantalla LCD): Para visualizar la información sobre el tiempo, programas y estado. 12 +/On & -/Off Buttons (Botones +/Activar y -/Desactivar): Para introducir la información de los programas. 13 Next Button (Botón Siguiente) : Para seleccionar la información que ha de programarse o revisarse. - Página 5 Figura 1 Figura 2 ACTIVE BYPASS SENSOR VALVE TEST SENSOR EARTH Componentes del Programador...
-
Página 6: Informacion General
Cómo funcionan los sensores COMO FUNCIONA EL SISTEMA DE RESPALDO El programador “Total Control” usa una memoria no volátil para almacenar los programas de riego. Este tipo de memoria evita que la información de los programas de riego se pierda en caso de producirse un corte de la alimentación eléctrica. -
Página 7: Cómo Funciona El Disyuntor De Circuito Electrónico
COMO FUNCIONA EL DISYUNTOR DE CIRCUITO ELECTRONICO El programador está equipado de un disyuntor de circuito electrónico. Si el programador detecta un cortocircuito, la estación o estaciones afectadas serán desactivadas inmediatamente. Entonces aparecerá destellando en la pantalla la palabra “ ”... -
Página 8: Cómo Funcionan Los Sensores
COMO FUNCIONAN LOS SENSORES El programador “Total Control” está equipado para funcionar con un dispositivo sensor de lluvia opcional (interruptor por lluvia) para evitar la operación automática del programador durante la lluvia. El interruptor por lluvia es un dispositivo sencillo que generalmente está... -
Página 9: Programación Del Programador
Selección de los días de riego COMO EMPEZAR PROGRAMACION PRELIMINAR DEL PROGRAMADOR El singular diseño del programador Total Control permite que el módulo de control se separe fácilmente de su armario para que usted lo pueda programar en la comodidad de su hogar. - Página 10 Para aprovecharse al máximo de las opciones de programación disponibles, es importante comprender primero cómo funciona el programador durante su operación. La sección siguiente explica qué es un ciclo de riego e incluye un ejemplo básico de cómo pueden configurarse los programas múltiples. ¿QUE ES EL CICLO DE RIEGO DE UN PROGRAMA? Cuando se selecciona una hora de arranque de riego, esa hora representa el principio de un ciclo de riego automático.
- Página 11 FORMULARIO DEL PLAN DE RIEGO (EJEMPLO) Para su conveniencia, le proporcionamos un Formulario del Plan de Riego/Tarjeta de Referencia Rápida. Use el formulario para planear y registrar sus actividades de riego automático. Use las instrucciones de referencia rápida cuando se necesiten pequeños cambios en la programación. Mantenga la tarjeta junto con el programador, sujetándola al interior de su tapa delantera.
-
Página 12: Establecimiento De La Hora Y Fecha Actuales
ESTABLECIMIENTO DE LA HORA Y FECHA ACTUALES Antes de que usted pueda programar el programador para su riego automático, es necesario establecer la hora y fecha actuales en el reloj del programador. Este programador incorpora un calendario de 365 días con compensación automática para los años bisiestos. -
Página 13: Borrado De Cualquier Programa Anterior
BORRADO DE CUALQUIER PROGRAMA ANTERIOR Este proceso le permitirá borrar fácilmente de la memoria del programador toda la información de programas de riego definida por el usuario dentro de un programa individual. Este es un procedimiento opcional y puede omitirse si se desea retener la información de operación de los programas anteriores o si el programador aún no ha sido programado. -
Página 14: Activacion/Desactivacion De La Valvula Maestra/Bomba
ACTIVACION/DESACTIVACION DE LA VALVULA MAESTRA/BOMBA El programador Total Control permite la operación automática del circuito de salida de Arranque de la Válvula Maestra/Bomba para que sea controlado independientemente para cada programa de riego. Por ejemplo, si un programa se usa para el riego de goteo y no se necesita la bomba del sistema, el circuito de salida de Arranque de la Válvula... -
Página 15: Selección De Los Días De Riego
Nota: El programador Total Control operará un ciclo de riego en un solo programa a la vez. Si se presenta una hora de arranque mientras está funcionando un ciclo de riego, la hora de arranque se demorará hasta que se haya terminado el ciclo anterior (esto se denomina “parada en espera de las... - Página 16 Para establecer un plan de días de riego para cada programa, haga lo siguiente: Gire el dial de funciones a la posición de Watering Days (Días de riego) Seleccione el Programa con los botones Program (Selectores de Programas) Establezca el día o días de riego para el programa usando uno de los tres procedimientos siguientes: Días de la semana, Días impares/pares o Intervalo de días.
-
Página 17: Operación Del Programador
. Use los botones + y/o – para seleccionar el Intervalo de días (1-30 días). . Oprima el botón . Aparecerá en la pantalla del programador NEXT la palabra y su número actual. TODAY . Use los botones + y/o – para seleccionar el número deseado para hoy. OPERACION DEL PROGRAMADOR Esta sección incluye instruc-ciones para las siguientes operaciones del programador:... -
Página 18: Operaciones Manuales
OPERACIONES MANUALES La operación manual permite operar estaciones individuales o arrancar programas de riego automático según sea necesario. El programador Total Control incorpora un dial de distintas posiciones para cada tipo de operación: Single Station (Estación individual) y Program Cycle (Ciclo del programa). ESTACION INDIVIDUAL Esta opción permite operar estaciones individuales durante un período de tiempo indeterminado (en las posiciones de On (Activar) / Off (Desactivar) o... -
Página 19: Desactivacion Y Demora Por Lluvia
CICLO DEL PROGRAMA Use esta función para poder operar manualmente los programas de riego. Podrá operar el programa completo o empezar en cualquier lugar dentro de la secuencia de estaciones del programa. Nota: Durante el ciclo de riego del programa, sólo operarán las estaciones que tienen un tiempo de riego asignado en el programa. -
Página 20: Procedimientos De Instalación
SELECCION DEL SITIO DE INSTALACION La selección de un sitio de instalación apropiado para el programador es esencial para su operación segura y confiable. El programador Total Control para exteriores incluye un armario resistente a la intemperie diseñado para usarse tanto en el interior como en el exterior. El modelo para interiores no es resistente a la intemperie y debe instalarse en el interior solamente. -
Página 21: Montaje Del Programador
MONTAJE DEL PROGRAMADOR MODELO PARA INTERIORES 1. Coloque la plantilla de montaje (provista) sobre la pared y posicione el área de la pantalla del programador (indicada en la plantilla) al nivel, o algo por debajo, de los ojos. Con ayuda de un pequeño punzón o clavo, marque las posiciones de los orificios de montaje en las partes superior e inferior de la línea central y del orificio inferior adicional en el caso de desearse un soporte adicional del armario. -
Página 22: Instalación De Los Conductos De Cables
MONTAJE DEL PROGRAMADOR MODELO PARA EXTERIORES 1. Coloque la plantilla de montaje (provista) sobre la pared y posicione el área de la pantalla del programador (marcada en la plantilla) al nivel, o algo por debajo, de los ojos. Con ayuda de un pequeño punzón o clavo, marque las posiciones de los orificios de montaje en las partes superior e inferior de la línea central y del orificio inferior adicional en el caso de desearse un soporte adicional del armario. -
Página 23: Conexion Del Cableado De Campo
CONEXION DEL CABLEADO DE CAMPO 1. Para proveer un cable común de campo, acople un cable a uno cualquiera de los cables del solenoide de todas las válvulas de los aspersores y de la válvula maestra (opcional). 2. Acople un cable de control separado al otro cable del solenoide de cada válvula. -
Página 24: Conexión De Un Relé De Arranque De La Bomba
CONEXION DE UN RELE DE ARRANQUE DE LA BOMBA Cuando una bomba ha de ser operada por el programador, deberá usarse un relé compatible. La bobina del relé se conectará al terminal de la válvula maestra (MV) y deber estar homologada para 24 V c.a. a 0,5 A como máximo. -
Página 25: Conexion Del Sensor Del Interruptor Por Lluvia
CONEXION DEL SENSOR DEL INTERRUPTOR POR LLUVIA El programador Total Control ha sido diseñado para usarse con un sensor de lluvia o “Interruptor por lluvia” normalmente cerrado. (Vea la página 6 para una importante información adicional sobre el interruptor por lluvia). -
Página 26: Conexión De Los Cables De Alimentación Eléctrica
CONEXION DE LOS CABLES DE ALIMENTACION ELECTRICA El programador para exteriores incorpora un transformador que debe conectarse a una fuente de energía eléctrica trifilar con tierra de 120 V c.a. (nacional), 230 V c.a. (internacional) o 240 V c.a. (Australia). Nota: La conexión eléctrica del programador para interiores se indica en la página 19, pasos 9 y 10. -
Página 27: Localización De Averías
LOCALIZACION DE AVERIAS Error Solución Todas las 1. Verifique el programa: tiempo de riego de la estación, válvulas horas de arranque de riego, plan de los días de riego, no se activan hora actual, día actual, porcentaje del agua de automáticamente riego y demora por lluvia. - Página 28 Error Solución Una válvula 1. Verifique los tiempos de riego de la estación y permanece el porcentaje del agua de riego. 2. Seleccione la modalidad Manual; gire el dial a la activada posición de Run (Operar) 3. Desconecte el cable de la válvula. Si todavía permanece activada, la válvula tiene un malfuncionamiento.
-
Página 29: Reemplazo De Fusibles
REEMPLAZO DEL FUSIBLE ADVERTENCIA Si es necesario reemplazar el fusible, use solamente fusibles que sean del mismo tipo y amperaje. La falta de cumplir con este requisito puede ocasionar serias lesiones personales y/o daños a los equipos como resultado de posibles incendios. 1. -
Página 30: Especificaciones
ESPECIFICACIONES Armario: Para exteriores – De plástico, resistente a la intemperie, para interiores y exteriores, montado en la pared con tapa cerrable con llave Para interiores – De plástico duradero con un transformador externo. Dimensiones: Para exteriores – 26,67 cm de ancho x 21,27 cm de alto x 12,7 cm de profundidad Para interiores –... - Página 31 Notas:...
- Página 32 Washington, DC 20402. Stock No. 004-000-00345-4. Internacional: Este es un producto CISPR 22 de la Clase B. Asistencia técnica: Australia: EE.UU. Irritrol Systems PTY Ltd. P.O. Box 489 53 Howards Road Riverside, California 92502 Beverley SA 5009 Teléfono: (800) 634-8873 Teléfono: (08) 8300 3633...
