Interruptor 7- 7.5 IRE, 0.0 IRE
En Estados Unidos y otros países que utilizan la norma NTSC con un valor IRE de 7.5, este
interruptor debe colocarse en la posición OFF. De lo contrario, colóquelo en la posición ON.
Este parámetro solo afecta a las salidas para señales compuestas o S-Video.
Interruptor 6 - Niveles SMPTE, Betacam
Permite seleccionar parámetros SMPTE o Betacam. Coloque este interruptor en la posición OFF
para elegir la opción SMPTE o en la posición ON para Betacam. Los valores SMPTE son más
comunes e incluso pueden ser utilizados por las unidades Betacam SP. Por lo tanto, solo escoja la
segunda opción si está seguro de que empleará parámetros Betacam.
Interruptor 5 - Señales compuestas, por componentes o S-Video.
Coloque este interruptor en la posición OFF para obtener señales analógicas por componentes o en
la posición ON para señales compuestas o en formato S-Video.

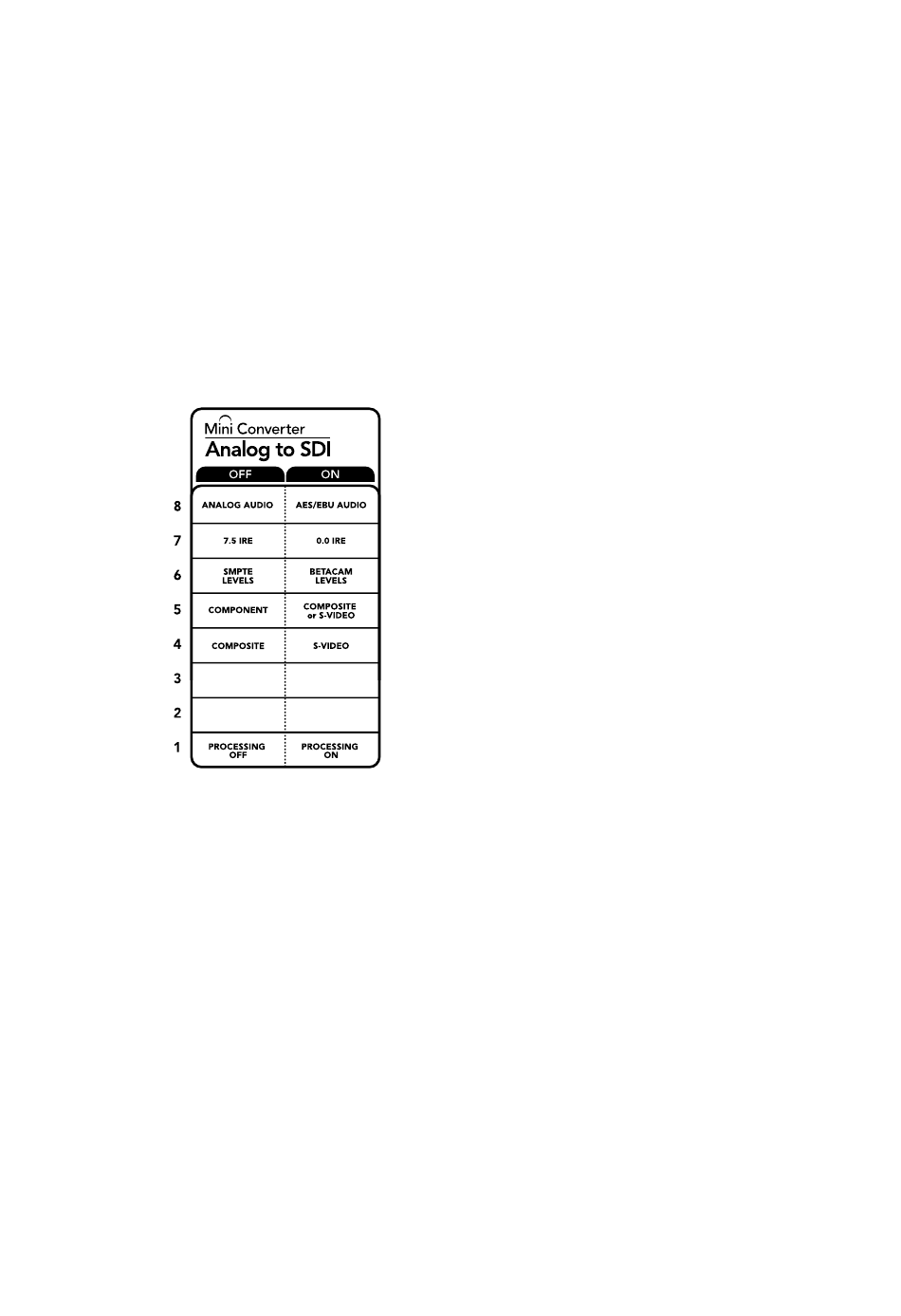

El diagrama situado en la base del conversor
proporciona toda la información necesaria
para modificar su configuración.
Interruptor 4 - Señales compuestas, S-Video
Coloque este interruptor en la posición OFF para obtener señales compuestas o en la posición ON
para S-Video.
Interruptor 1- Activar/desactivar procesamiento
Este interruptor no se utiliza.
Ejemplo de configuración mediante los interruptores
Intente configurar el conversor para obtener una señal por componentes con canales de audio
analógico colocando los interruptores 8 y 5 en la posición OFF.
Opciones del programa Blackmagic Converters Setup
Este programa utilitario permite cambiar la configuración del conversor y actualizar el software
interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About.
Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes
en este manual.
Modelos Mini Converter 411
