Instalación de módulos SFP

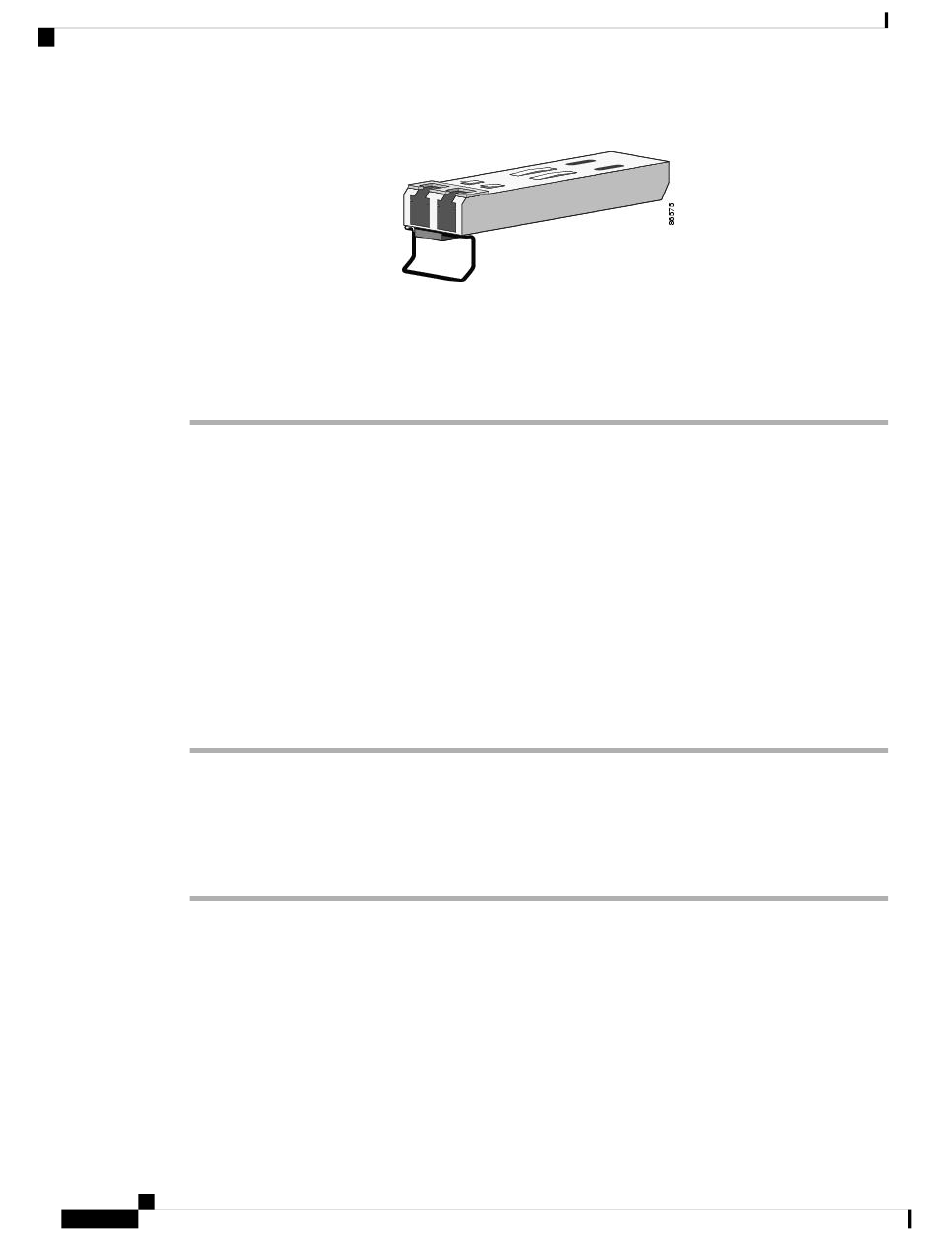

Figura 25: Módulo SFP con cierre de seguridad
En algunos módulos SFP, se identifica el lado superior del módulo mediante marcas de envío (TX) y de
recepción (RX) o flechas que muestran el sentido de la conexión. Si su módulo SFP tiene estas marcas,
utilícelas para identificar la parte superior del módulo.
Procedimiento
Paso 1
Coloque una muñequera antiestática en la muñeca y en una superficie del hardware físico del chasis.
Paso 2
Alinee el módulo SFP frente a la abertura de la ranura.
Paso 3
Inserte el módulo SFP en la ranura hasta que el conector del módulo encaje en su lujar en la parte posterior
de la ranura.
Precaución
Paso 4
Inserte el conector de cable correspondiente en el módulo SFP:
• Para los módulos SFP de fibra óptica, inserte el cable LC.
• Para los módulos SFP 1000BASE-T de cobre, inserte el cable RJ-45.
Instalación de módulos SFP
Siga estos pasos para retirar un módulo SFP cuando sea necesario.
Procedimiento
Paso 1
Coloque una muñequera antiestática en la muñeca y en una superficie del hardware físico del chasis.
Paso 2
Desconecte el cable del módulo SFP e inserte una tapa antipolvo en el extremo del cable.
Paso 3
Desbloquee y retire el módulo SFP.
Si el módulo cuenta con cierre de seguridad, tire del cierre hacia abajo y hacia afuera para extraer el módulo.
Si el cierre de seguridad se obstruye, utilice un destornillador pequeño de hoja plana o cualquier otro instrumento
estrecho para abrir el cierre de seguridad.
Paso 4
Sujete el módulo SFP entre el pulgar y el dedo índice y retírelo con cuidado de la ranura del módulo.
Guía de instalación del hardware de Cisco NCS 520
46
No extraiga los tapones antipolvo del puerto del módulo SFP de fibra óptica o las tapas de goma
del cable de fibra óptica hasta que esté listo para conectar el cable. Los tapones y las tapas
protegen los puertos y los cables del módulo SFP de la contaminación y la luz de ambiente. Guarde
los tapones antipolvo para su uso posterior.
Instalación del dispositivo
