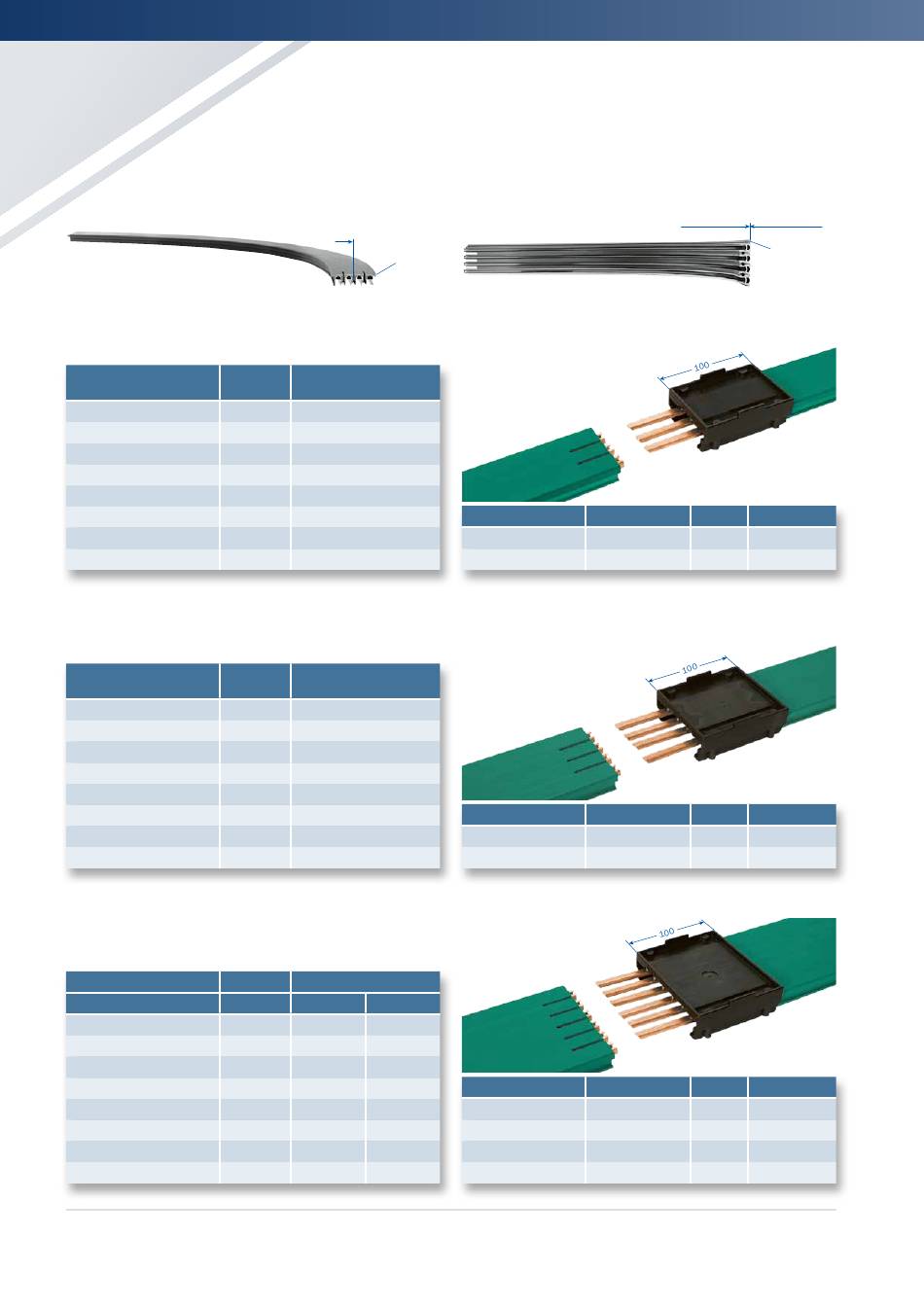

TRAMOS PARA CURVA, MATERIAL DE CONEXIÓN PARA VKS

TRAMOS PARA CURVA

(2)
Según su plano de diseño
máx. L = 3,60 m, distancia entre soportes: ~ 500 Mm,
ángulo máx. 180°
TRAMOS PARA CURVA
(2)
3 polos
Tipo R
mm
Curva horiz. a la derecha 400 – 900
Curva horiz. a la izquierda 400 – 900
Curva horiz. a la derecha > 900
Curva horiz. a la izquierda > 900
Curva interior 200 – 800
Curva interior > 800
Curva exterior 200 – 800
Curva exterior > 800
TRAMOS PARA CURVA
(2)
4 polos
¡Plano de diseño, dimensiones y posición de montaje como arriba!
Tipo R
mm
Curva horiz. a la derecha 400 – 900
Curva horiz. a la izquierda 400 – 900
Curva horiz. a la derecha > 900
Curva horiz. a la izquierda > 900
Curva interior 200 – 800
Curva interior > 800
Curva exterior 200 – 800
Curva exterior > 800
TRAMOS PARA CURVA
(2)
5 y 6 polos
¡Plano de diseño, dimensiones y posición de montaje como arriba!
Tipo R
mm
Curva horiz. a la derecha 400 – 900
Curva horiz. a la izquierda 400 – 900
Curva horiz. a la derecha >900
Curva horiz. a la izquierda >900
Curva interior 200 – 800
Curva interior >800
Curva exterior 200 – 800
Curva exterior >800
(1) Las curvas se entregan en ambos lados con extremos de conexión de 100 mm de longitud. A ser posible, dividir las curvas horizontales >90°.
R
Labio
MATERIAL DE CONEXIÓN
3 polos
Sobreprecio Referencia
VKS 3
150385
150386
153120
153130
150387
Tipo
153040
150388 SVN 3/ 63 - 100
153050 SVN 3/120 - 140
MATERIAL DE CONEXIÓN
4 polos
Sobreprecio Referencia
VKS 4
150389
150391
153717
150110
150392
153718 Tipo
150393 SVN 4/ 63 - 100
150100 SVN 4/120 - 140
MATERIAL DE CONEXIÓN
5 y 6 polos
Sobreprecio Referencia
VKS 5 VKS 6
150394 150398
150395 150399
153719 153721
Tipo
152090 152110
150396 150401 SVN 5/ 63 - 100
153720 153722 SVN 5/120 - 140
150397 150402 SVN 6/ 63 - 100
152080 152100 SVN 6/120 - 140
Curva interior: R Curva exterior: R
Número de polos Peso kg Referencia
3 0,112 156533
3 0,112 156534
Número de polos Peso kg Referencia
4 0,136 156535
4 0,136 156536
Número de polos Peso kg Referencia
5 0,180 156537
5 0,180 156538
6 0,194 156539
6 0,194 156540
Labio
