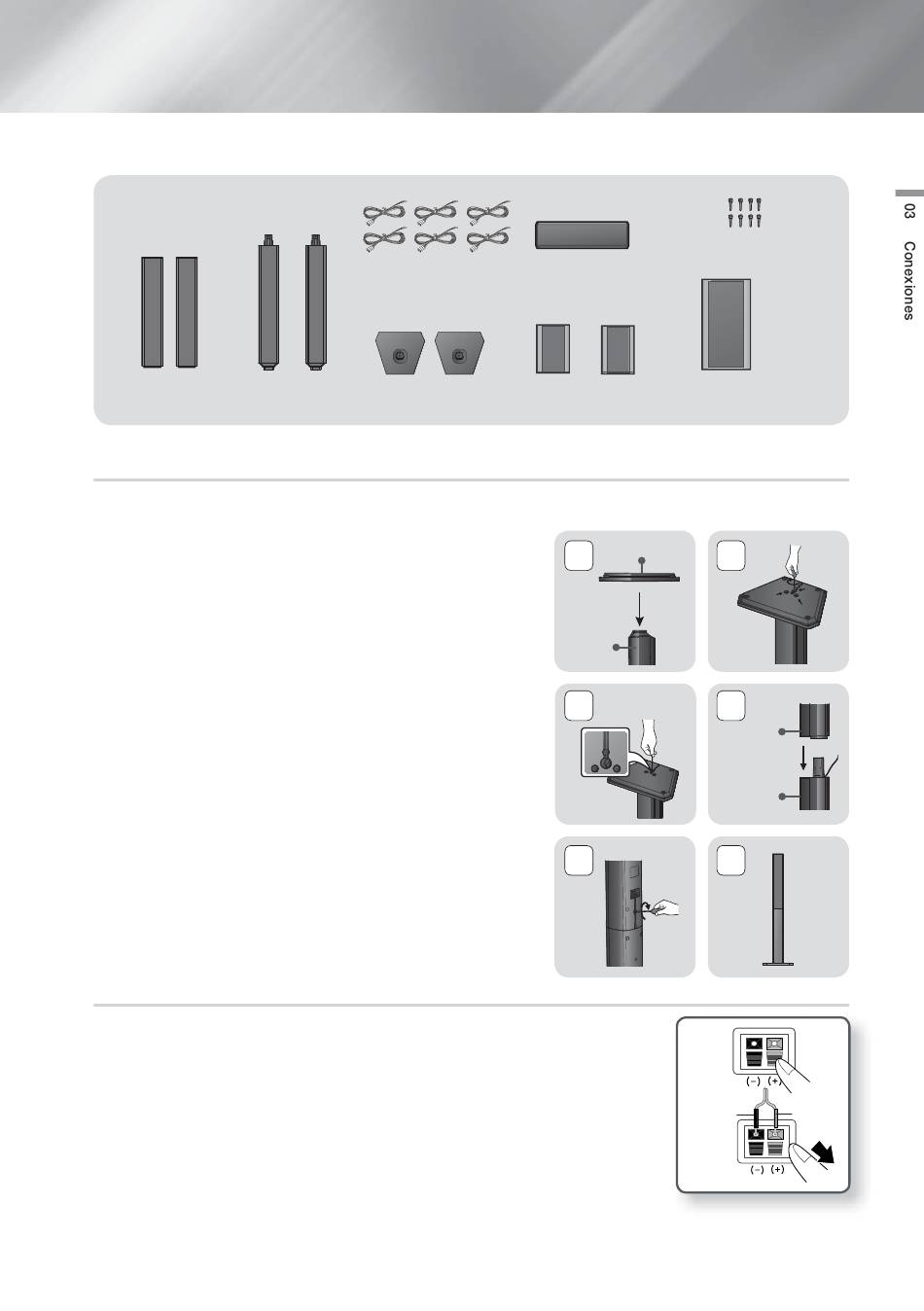

Instalación de las bocinas en el soporte Tallboy
* Sólo HT-F4530: bocinas delanteras
Coloque la base de soporte boca arriba y conéctela al soporte.
1.
2.
Utilice el destornillador para combinar los tornillos en los 3
orificios marcados.
3.
Enderece el cable de la bocina suministrado en la dirección de
gravedad y colóquelo en el orificio del centro de la base del
soporte.
4.
Conecte la bocina superior en el soporte montado.
5.
Con un destornillador, inserte un tornillo girándolo hacia la
derecha en el orificio de la bocina.
Y a continuación conecte un cable de la bocina.
Éste es el aspecto después de montar la bocina.
6.
Siga estos pasos para instalar otra bocina.
Conexión de las bocinas
Conecte cada grupo de cables de bocina a la bocina correcta haciendo coincidir los
1.
conectores de colores de cada grupo con la etiqueta de color de la parte inferior de
cada bocina.
2.
Para conectar el cable de la bocina a cada bocina:
a. Presione la lengüeta roja de la parte trasera de la bocina, inserte el cable rojo y, a
continuación, suelte la lengüeta.
b. Presione la lengüeta negra de la parte trasera de la bocina, inserte el cable negro y,
a continuación, suelte la lengüeta.
3.
Conecte los terminales de los cables de las bocinas a la parte posterior del producto
de forma que coincidan los colores de los terminales de las bocinas con las tomas
de las mismas.
CABLE DE BOCINAS
BASE DE SOPORTE
TORNILLO (5x20): 8
CENTRAL
(I)
(D)
SURROUND
SUBWOOFER
Base de soporte
1
Soporte
3
5
Negro
2
4
Bocina
Soporte
6
Rojo
