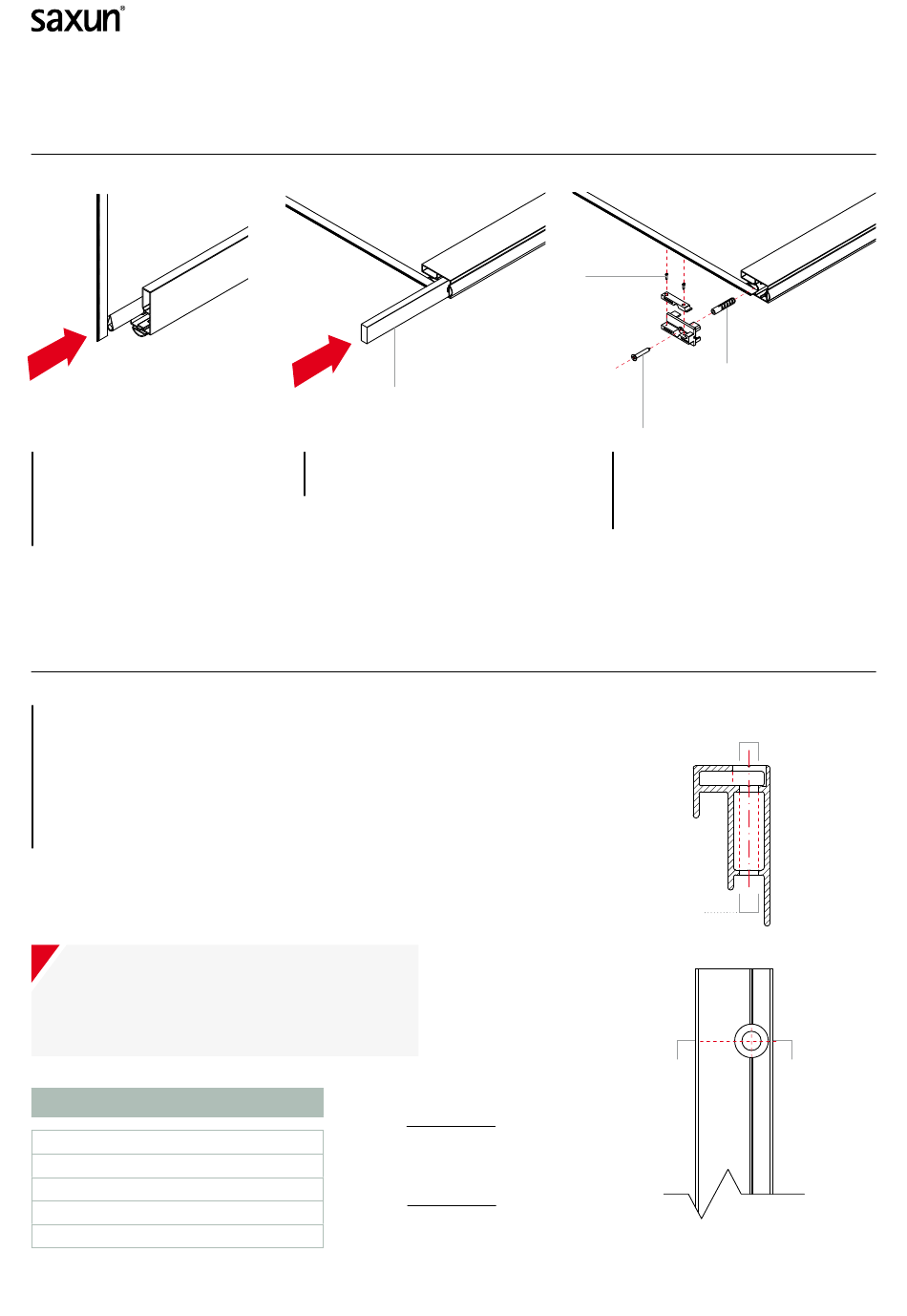

5.3. ENSAMBLAJE TERMINAL
Introducir el tejido previamente
confeccionado en el terminal, a
través de la ojiva.
Introducir también, la goma del
terminal.
5.4. PREPARACIÓN GUÍAS
Las guías están formadas por tres perfiles, dos de aluminio y otro de PVC.
Para la unión se taladra la guía anterior y se introduce un tornillo DIN 912 A2
M4x25 mm.
Con la tabla y las fórmulas se obtiene el numero de tornillos y la distancia
entre agujeros.
El primer agujero de cada extremo se taladra a 150 mm, medido desde el
extremo. El resto a la distancia obtenida en la fórmula.
IMPORTANTE
Nunca sobre pasar la distancia máxima
entre agujeros, 580 mm.
CALCULO Nº DE TORNILLOS Y DISTANCIA
Lt = Longitud total guía
D = Distancia entre tornillos
cte = 580
n = Número de tornillos
R = Redondear hacía arriba
24
Pletina
25x10 mm
Introducir la pletina 25x10 mm
(contrapeso) en el alojamiento
inferior del terminal.
Lt - (150 x 2)
n =
cte
Lt - (150 x 2)
D =
n - 1
Tornillo
DIN 7982
2,50x12 mm
Tornillo
DIN 7505A A2
5x40 mm
Ensamblar el tapón con el
terminal. Introducir el taco y fijar
el tornillo. A continuación unir las
dos partes del tapón con los dos
tornillos
A
+1 = resultado R
Taco
7 mm
Ø7
AA'
Ø4,50
A'
