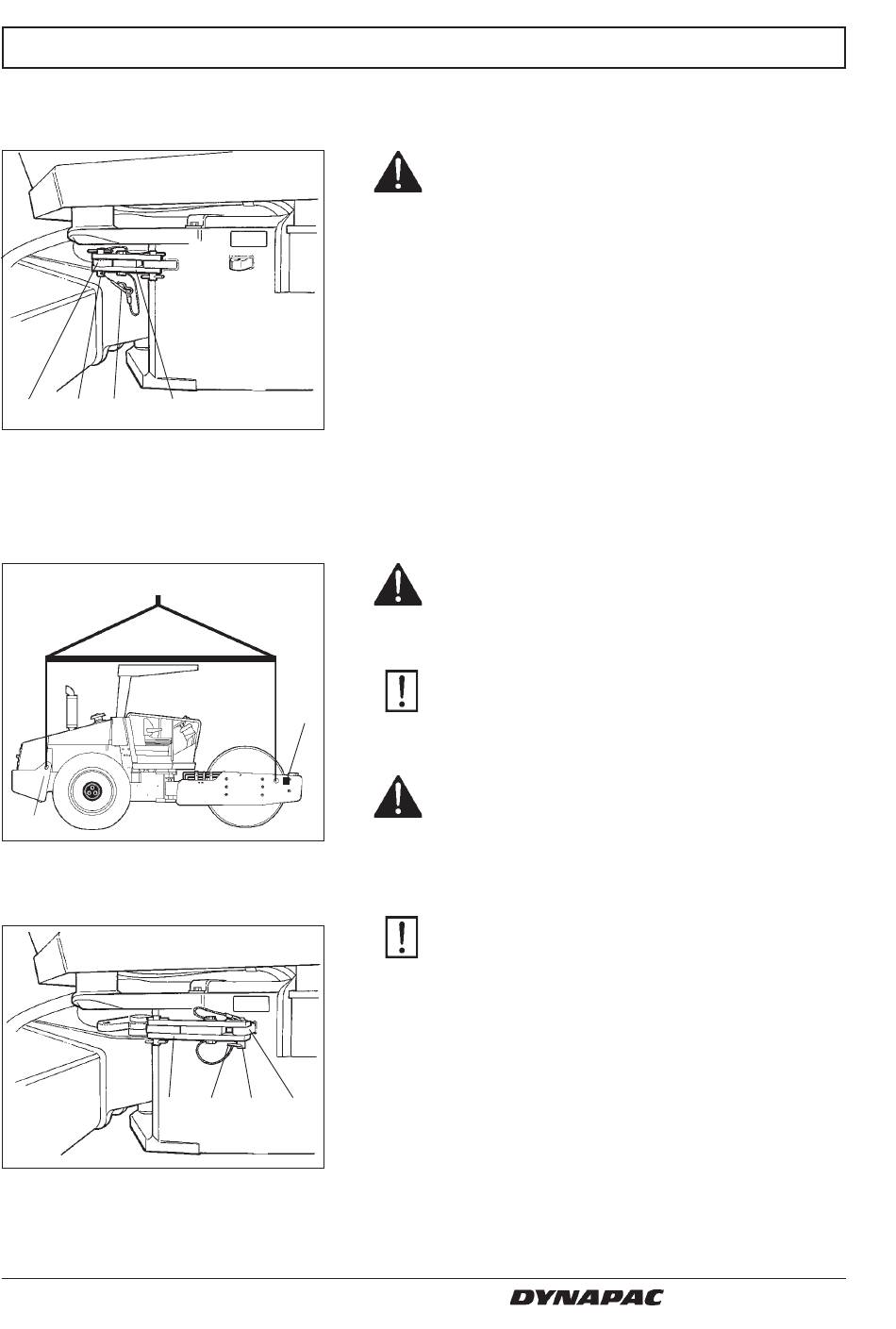

IZADA
Bloqueo de la articulación de
dirección
3
2
1
4
Fig. 24 Articulación bloqueada
1. Pasador de bloqueo
2. Espiga de bloqueo
3. Brazo de bloqueo
4. Orejeta de bloqueo
Izada de la compactadora
Peso: Ver el rótulo de izada de la máquina
1
Fig. 25 Máquina preparada para izar
1. Rótulo de izada
Desbloqueo de la articulación
1
Fig. 26 Articulación abierta
1. Pasador de bloqueo
2. Espiga de bloqueo
3. Brazo de bloqueo
4. Orejeta de bloqueo
22
1
2
3
4
Antes de izar la máquina, debe bloquearse
la articulación para impedir el giro súbito.
Girar el volante para que la máquina quede en posición
de marcha hacia adelante. Presionar el botón del freno
de reserva/estacionamiento.
Sacar el pasador de bloqueo inferior con alambre (2) y
la espiga de bloqueo con alambre (3).
Abrir el brazo de bloqueo (1) y ponerlo sobre la orejeta
de bloqueo (4) en el bastidor trasero de la máquina.
Poner la espiga de bloqueo (2) en los agujeros a través
del brazo de bloqueo (3) y fijarla con el pasador de
bloqueo (1).
El peso máximo de la máquina se encu-
entra en la placa de izada (1). Ver también
las especificaciones técnicas del manual
de mantenimiento.
Los dispositivos de izada como cadenas,
cables de acero, estrobos y ganchos deben
estar dimensionados de conformidad con la
normativa vigente.
¡No pasar ni permanecer nunca debajo de
una máquina elevada! Asegurarse que los
ganchos del dispositivo de izada están
debidamente asegurados en sus lugares
correspondientes.
Antes de poner en marcha la máquina,
desbloquear la articulación.
Devolver el brazo de bloqueo (1) a su posición inicial y
fijarlo con la orejeta de bloqueo (4) y la espiga de
bloqueo (3). Colocar el pasador de seguridad con cable
(2) para fijar la espiga de seguridad (3). La orejeta de
seguridad (4) está situada en el bastidor del tractor.
CA 250 O250ES3
