Conexión de los cables de maniobra y en control de pared
1. Retire la tapa de la caja eléctrica de la unidad interior.
2. Pase los cables a través del aro protector.
3. Inserte los cables de señal del control de pared en su conector de la placa de la unidad interior.
4. Fije los cables con las abrazaderas.
NOTA:
Cuando conecte los cables como a continuación, preste atención a evitar lo máximo posible interfe-
rencias electromagnéticas.
1. Los cables de maniobra han de ir separados de los cables de fuerza
2. Si el equipo ha de instalarse en algún lugar donde vaya a ser afectado por interferencias
electromagnéticas, mejor utilice un cable apantallado y un par trenzado.

Cableado de la unidad

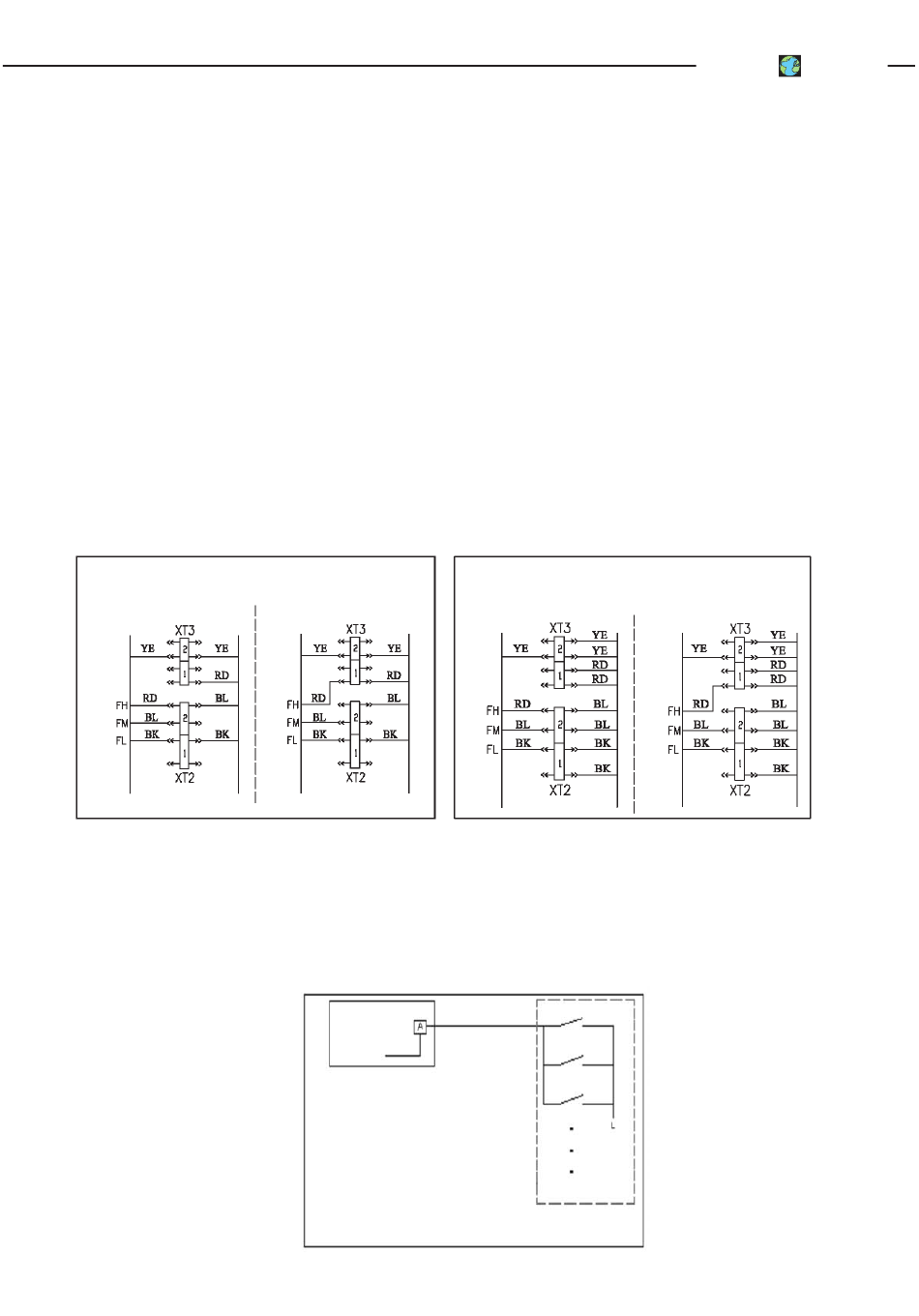

1. Por favor vea el diagrama eléctrico inferior para conductos de alta presión estática.
2. Cuando seleccione le modelo, tenga en consideración las tuberías y las pérdidas en los conductos,
con lo cual el modelo ha de ser algo mayor.
Si necesita alta presión estática, cambie los cables interiores como se muestra a continuación.
NOTA: YE=Amarillo RD=Rojo BL=Azul BK=Negro
Condensadoras de un ventilador
Presión estática normal
(por defecto)
Para unos datos más actualizados consulte el diagrama de conexión adherido al equipo.
NOTA: La sección del conductor no puede ser menor a la especificada.
Conexión de los cables
Alta presión estática
Diagrama de conexión para control de grupo
Parte eléctrica
unidad interior
Fase
NOTA:
1. L y N de la alimentación han de conectarse.
2. Cuando el grupo de control esta ON/OFF, la
conexión entre el terminal A de la unidad interior y la
fase de la caja eléctrica, debería estar cancelada.
(Véase detalles en esquema eléctrico de la unidad).
3. Cuando el control de pared esta en ON y se abre
cualquier interruptor de cualquier. En el control de
pared determinamos los parámetros de
funcionamiento. Cuando los interruptores están
cerrados el equipo esta esperando a funcionar.
B. Si el control de pared se apaga el AC también
27
Condensadoras de dos ventiladores
Presión estática normal
(por defecto)
No incluido
Sa1
Sa2
Sa3
MUND CLIMA
Alta presión estática
®
