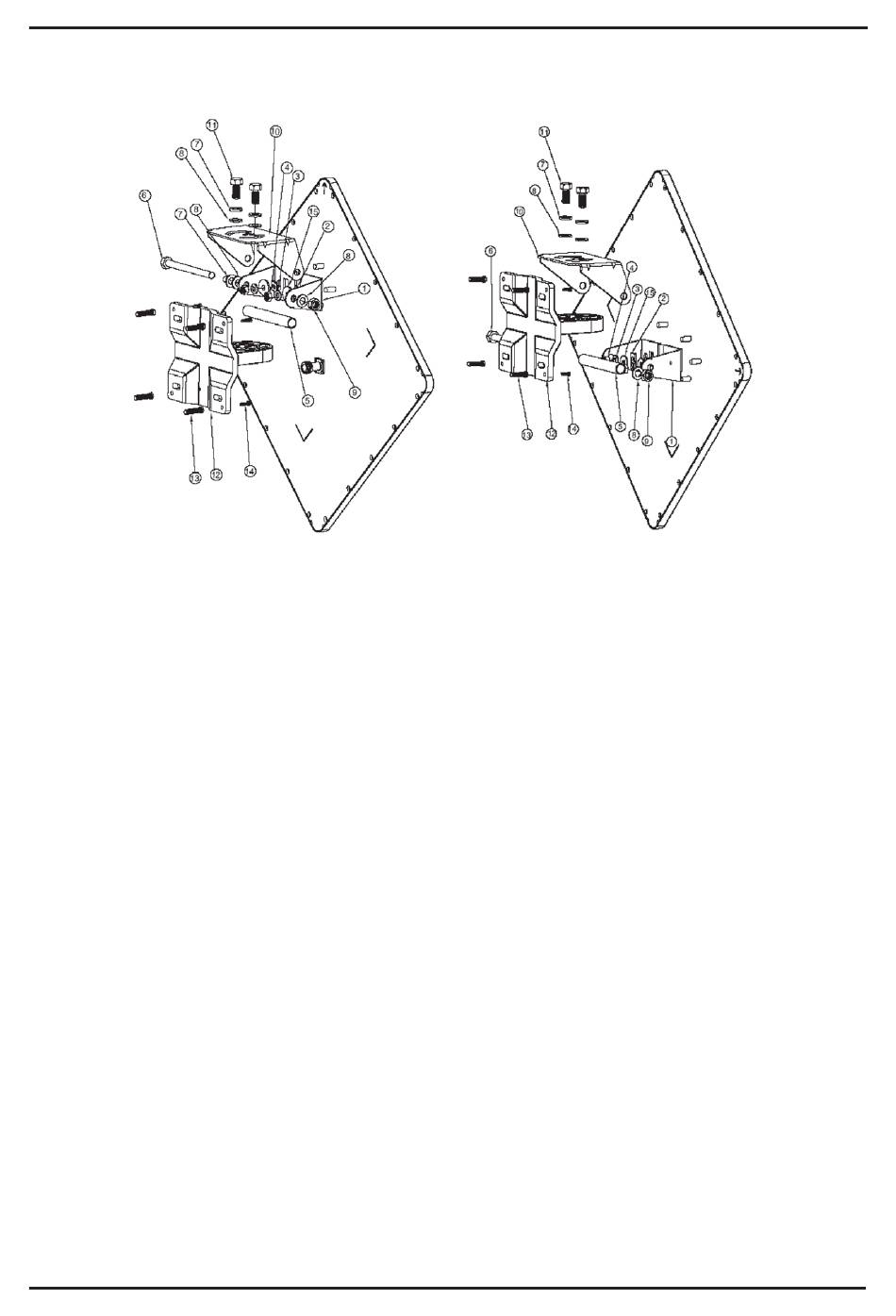

垂直方向/ 牆壁固定方式
• 牆壁安裝支架與固定套件
1. M型支架
2. Space Keeper
3. M6 彈簧墊圈
4. M6-1.0 螺母(10*5)
5. 鋼管 93.5mm
6. XHM8-1.25*120
7. M8彈簧墊圈
8. M8墊圈
• 將天線連接到R2 Extender
移除DAP-3860 RF接頭上的防護套然後使用天線延長纜線連接DAP-
3860 RF接頭與外接天線。
為了減少訊號干擾外接天線上的V型阻隔板必須介於天線與DAP-3860
之間。
D-Link DAP-3860
水平方向/ 牆壁固定方式
×1 9. M8 螺母
×2 10. 旋轉支架
×6 11. XHM8-1.25*20
×2 12. 主要固定架
×1 13. Wall TIGER
×1 14. TH 5/32-16*1"
×3 15. M6 墊圈
×4
×1
×1
×2
×1
×4
×4
×1
