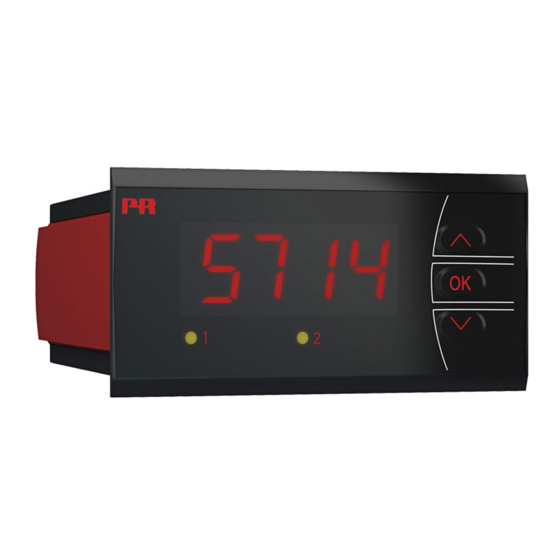

Indicador LED programable
TEMPERATURA
|
INTERFACES I.S.
No. 5714V10 4 - ES
D esde n
de serie:
o
|
INTERFACES DE COMUNICACIÓN
121496 0 01 (A+B)
1310770 01 (C+D)
|
MULTIFUNCIONAL
|
AISLAMIENTO
PERFORMANCE
MADE
SMARTER
|
PANTALLA

Publicidad

Tabla de contenido
loading

Manuales relacionados para PR electronics 5714

Resumen de contenidos para PR electronics 5714

  • Página 1 PERFORMANCE MADE SMARTER Manual del producto 5714 Indicador LED programable TEMPERATURA INTERFACES I.S. INTERFACES DE COMUNICACIÓN MULTIFUNCIONAL AISLAMIENTO PANTALLA No. 5714V10 4 - ES D esde n de serie: 121496 0 01 (A+B) 1310770 01 (C+D)

  • Página 2: Excepcionales Individualmente, Sin Igual Combinadas

    6 familias de productos para satisfacer todas sus necesidades Excepcionales individualmente, sin igual combinadas Con nuestras innovadoras tecnologías patentadas, hacemos que el acondicionamiento de señal sea más inteligente y sencillo. Nuestra gama está formada por seis áreas de productos en las que ofrecemos gran variedad de dispositivos analógicos y digitales que abarcan miles de aplicaciones en la industria de la automatización.

  • Página 3: Tabla De Contenido

    Indicador LED programable 5714 Índice Peligro ....................

  • Página 4: Peligro

    TENSIÓN Localización de averías del módulo. PELIGROSA La reparación del módulo debe ser hecho solamente por PR electronics A/S. Identificación de símbolos Triángulo con una marca de exclamación: Lea el manual antes de la instalación y de la puesta en marcha para evitar daños personales o mecánicos.

  • Página 5: Medio Ambiente

    Si hubiera cualquier duda acerca de la correcta conexión del módulo, por favor, contacten con nuestro distribuidor local o, alternativamente, a PR electronics A/S www.prelectronics.es El montaje y conexión del módulo debería cumplir con la legislación nacional para el montaje de materiales eléctricos, en relación con la sección del cable, fusible protector y localización.

  • Página 6: Vista Frontal Y Posterior

    Vista frontal y posterior Ilustración 1: Vista frontal del 5714. Ilustración 2: Vista posterior del 5714. 5714V104-ES...

  • Página 7: Indicador Led Programable

    Para ser montado en la placa del panel frontal. Se incluye un embalaje de caucho, que puede ser montado entre el agujero de corte del panel y el frontal del display para obtener el grado de protección IP65 (NEMA 4X). Como accesorio del 5714, puede suministrarse una cubierta impermeable con un diseño especial para obtener una hermeticidad óptima.

  • Página 8: Aplicaciones

    Aplicaciones Señales de entrada: Corriente Poten- RTD & R lin - Conexión, hilos ciómetro Ten- sión Señales de salida: 2 relés Analógica, 0/4...20 mA Alimentación: 21,6...253 VCA ó 19,2...300 VCC 5714V104-ES...

  • Página 9: Pedido

    Pedido Tipo Versión 5714 Estándar 2 relés Salida analógica Salida analógica y 2 relés NB: Por favor, pedir la cubierta impermeable por separado. Pedido no 8335. Especificaciones eléctricas Condiciones ambientales: Rango de temperatura ambiente ......-20°C a +60°C Temperatura de calibración.
  • Página 10 Valores básicos Tipo de Precisión Coeficiente de entrada básica temperatura ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±20 μV ≤ ±2 μV / °C Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C Resistencia lineal ≤ ±0,1°Ω ≤ ±0,01 Ω / °C Potenciómetro ≤...
  • Página 11 Entrada RTD, resistencia lineal y potenciómetro: Tipo Valor mín. Valor máx. Estándar de entrada Pt10...Pt1000 -200°C +850°C IEC 60751 Ni50...Ni1000 -60°C +250°C DIN 43760 Cu10...Cu100 -200°C +260°C α = 0.00427 Resistencia lineal 0 Ω 10000 Ω Potenciómetro 10 Ω 100 kΩ Entrada para tipos RTD: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100...

  • Página 12: Detección De Error En El Sensor Fuera De Rango

    DNV-GL, Ships & Offshore ......Standard for Certification No. 2.4 Detección de error en el sensor fuera de rango Revisión de error en el sensor en las variantes del 5714 Variante Configuración...
  • Página 13 Lectura fuera de rango (IN.LO, IN.HI): Si el rango válido del convertidorA/D o del polinomial es sobrepasado. Entrada Rango Lectura Límite IN.LO < -25 mV 0...1 V / 0,2...1 V IN.HI > 1,2 V VOLT IN.LO < -25 mV 0...10 V / 2...10 V IN.HI >...

  • Página 14: Conexiones

    Conexiones Entradas: RTD & R lin, 2 hilos RTD & R lin, 3 hilos RTD & R lin, 4 hilos 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46 Transmisor de 2 hilos Corriente 41 42 43 44 45 46 41 42 43 44 45 46...

  • Página 15: Diagrama De Bloques

    Diagrama de bloques 5714V104-ES...
  • Página 16 Power up Ajuste de configuración rápido / test de relé F. S ET SETP 1 Incrementar consigna 2 Decrementar consigna REL1 -1999 3 Guardar y salir del menú REL2 9999 1 y 2 simultaneamente - cambio estado de relés 50. 0 /OFF PASS DEC.

  • Página 17: Árbol De Programación

    Árbol de programación Si no se pulsa ninguna tecla durante 2 minutos, el display volverá al estado de defecto 1.0 sin guardar los cambios de configuración. 1 Incrementar valor / escoger próximo parámetro. 2 Decrementar valor / escoger parámetro anterior. 3 Aceptar el valor escogido y pasar al siguiente menú.

  • Página 18: Textos De Ayuda Desplegables

    Textos de ayuda desplegables Valor de proceso («normal»): xxxx DI.HI SE.BR --> ROTURA DE CABLE EN SENSOR xxxx --> NIVEL DE VISUALIZACION ALTO SE.SH --> CORTOCIRCUITO EN SENSOR REL.U IN.HI --> ENTRADA POR DEBAJO DE RANGO IN.LO --> ENTRADA POR DEBAJO DE RANGO PERC -->...
  • Página 19 REL1 O.LO --> ENTRAR LA CONFIG. DEL RELE 1 xxxx --> VALOR DEL DISPLAY PARA SALIDA BAJA SKIP --> SALIR DE LA CONFIG. DEL RELE 1 O.HI --> RELE 1 DESHABILITADO xxxx --> VALOR DEL DISPLAY PARA SALIDA ALTA SETP xxxx -->...

  • Página 20: Programación / Operar Con Las Teclas De Función

    Programación / operar con las teclas de función Documentación para el árbol de configuración. En general Cuando se configura el display, el usuario es guiado a través de todos los parámetros, de forma que se pueden escoger los valores con los que el módulo se adaptará a la aplicación. Para cada menú hay un texto de ayuda desplegable que es mostrado automaticamente en el display, el cual empieza después de 5 segundos si no se ha pulsado ninguna tecla.

  • Página 21: Ilustración Gráfica De La Función Del Relé Consigna

    Ilustración gráfica de la función del relé consigna Unidades de relé Unidades de relé Histéresis = 10 Consigna = 50 Consigna = 50 Histéresis = 10 Off N.O. On N.O. Off N.O. Off N.O. On N.O. Off N.O. On N.C. On N.C.

  • Página 22: Historial Del Documento

    Historial del documento La siguiente lista contiene notas sobre las revisiones de este documento. ID de rev. Fecha Notas 19/33 Datos del relé actualizado, gráfico con cargas resistivas insertadas. Aprobación marina EU-RO añadida. 5714V104-ES...

  • Página 23: Estamos Cerca De Usted

    Estamos cerca de usted en todo el mundo Nuestras fiables cajas rojas cuentan con asistencia en cualquier lugar Todos nuestros dispositivos están respaldados por el una empresa local con alcance global, lo que significa que servicio de expertos y una garantía de cinco años. Con siempre estamos cerca y conocemos bien el mercado local.

  • Página 24: Rendimiento Más Inteligente

    Benefíciese hoy del RENDIMIENTO MÁS INTELIGENTE PR electronics es la principal empresa de tecnología especializada en lograr que el control de los procesos industriales sea más seguro, fiable y eficiente. Desde 1974 nos dedicamos a perfeccionar lo que mejor sabemos hacer: innovar tecnología de alta precisión con bajo consumo de energía.
