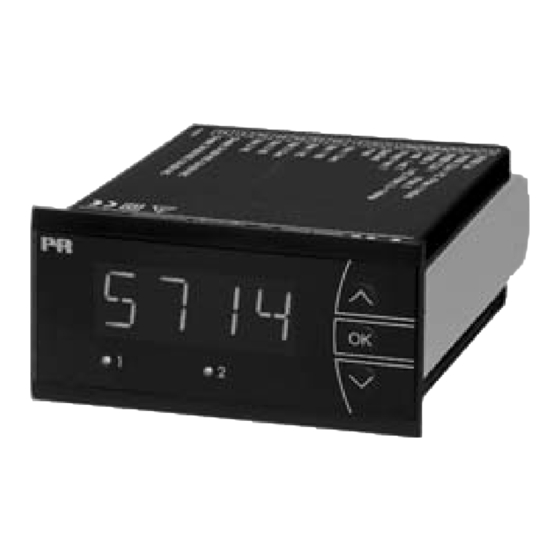

PR electronics 5714 Manual De Instrucciones
Ocultar thumbs
Ver también para 5714:
- Manual del producto (24 páginas) ,
- Manual del usuario (25 páginas)
Manuales relacionados para PR electronics 5714
Resumen de contenidos para PR electronics 5714
- Página 1 5 7 1 4 I n d i c a d o r L E D p r o g r a m a b l e N o . 5 7 1 4 V 1 0 2 - E S ( 1 0 2 1 ) D e s d e n d e s e r i e 0 6 0 1 3 7 0 0 1 S I G N A L S T H E B E S T...
-
Página 2: Tabla De Contenido
InDIcaDor LED ProgramabLE PR electronics A/S ofrece un amplio rango de módulos de acondicionamiento de señal analógico y digital para la PrEvIEw 5714 automatización industrial. Nuestras áreas de competencia incluyen: Aislamiento, Displays, Interfases Ex, Temperatura y Transmisores Universales. Usted puede confiar en nuestros productos en los ambientes más extremos con ruido, vibraciones... -
Página 3: Peligros
Pr electronics a/s. Si hubiera cualquier duda acerca de la correcta conexión del módulo, por favor, contacten con nuestro distribuidor local o, alternativamente, a PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark, tel: +45 86 37 26 77. -
Página 4: Operativa Normal
En la medida en la que las instrucciones de este manual no sean seguidas estrictamente, el cliente no puede exigir a PR electronics A/S las condiciones que éste ofrece normalmente en los acuerdos de ventas establecidos. Rønde, 22 de diciembre 2009... -
Página 5: Vista Frontal Y Posterior
IP65 (NEMA 4X). Como accesorio del PReview 5714, puede suministrarse una cubierta impermeable con un diseño especial para obtener una hermeticidad óptima. -
Página 6: Señales De Entrada
Aplicaciones Pedido: 5714 Señales de entrada: Corriente Tipo versión RTD - Potenció- Conexión, hilos 5714 Estándar ....: A metro 2 relés....: B Ten- Salida analógica . -
Página 7: Detección De Error En El Sensor
Corriente del sensor, RTD ......Nom. 0,2 mA Valores básicos Efecto de la resistencia del cable Tipo de Precisión Coeficiente de del sensor (3 / 4 hilos), RTD ......< 0,002 Ω / Ω entrada básica temperatura Detección de error en el sensor ....Sí Detección de cortocircuito, RTD .... - Página 8 Detección de error en el sensor fuera de rango: Display: Lectura del display ........-1999...9999 (4 dígitos) Revisión de error en el sensor en las variantes del 5714 Variante: Configuración Detección de error en el sensor Punto decimal ..........Programable...
-
Página 9: Conexiones
DIagrama DE bLoQUEs Lectura de error en el hardware Búsqueda de error Lectura Causa del error Test de cumunicación interna uC / ADC HW.ER Error permanente en ADC Test del sensor CJC interno CJ.ER Defecto en el sensor CJC Prueba de suma de la configuración en la RAM RA.ER Error en RAM Prueba de suma de la configuración en la Eeprom... -
Página 10: Árbol De Programación
ÁrboL DE ProgramacIÓn Power up Si no se pulsa ninguna tecla durante 2 minutos,el display volverá al estado Ajuste de configuración rápido / de defecto 1.0sin guardar los cambios de configuración. test de relé F. S ET SETP 1 Incrementar valor / escoger próximo parámetro 1 ncrementar consigna 2 Decrementar valor / escoger parámetro anterior 2 Decrementar consigna... -
Página 11: Textos De Ayuda Desplegables
TExTos DE aYUDa DEsPLEgabLEs rEL1 o.Err --> ENTRAR LA CONFIG. DEL RELE 1 23mA --> NAMUR NE43 UPSC. CUANDO HAY ERROR valor de proceso («normal»): xxxx DEc.P SKIP --> SALIR DE LA CONFIG. DEL RELE 1 3,5mA --> NAMUR NE43 DOWNSC. CUANDO HAY ERROR sE.br -->... -
Página 12: Programación / Operar Con Las Teclas De Función
ProgramacIÓn / Ilustración gráfica de la función del relé consigna: oPErar con Las TEcLas DE FUncIÓn Unidades de relé Unidades de relé Documentación para el árbol de configuración. En general: Cuando se configura el display, el usuario es guiado a través de todos los parámetros, de forma que se pueden escoger los valores con los que el Histéresis = 10 módulo se adaptará... - Página 13 +46 (0) 3149 9990 aplicaciones específicas hasta transmisores universales. S-421 32 Västra Frölunda fax +46 (0) 3149 1590 Reino Unido PR electronics UK Ltd Universal Módulos programables frontalmente o Middle Barn, Apuldram sales@prelectronics.co.uk mediante PC con opciones universales para entrada, Chichester tel.
