PR electronics 5714 Manual Del Usuario
Indicador led programable
Ocultar thumbs
Ver también para 5714:
- Manual del producto (24 páginas) ,
- Manual de instrucciones (13 páginas)
Manuales relacionados para PR electronics 5714
Resumen de contenidos para PR electronics 5714
- Página 1 5 7 1 4 I n d i c a d o r L E D p r o g r a m a b l e N o . 5 7 1 4 V 1 0 3 - E S D e s d e n d e s e r i e 1 2 1 4 9 6 0 0 1 ( A + B )
- Página 2 PR electronics A/S ofrece un amplio rango de módulos de acondicionamiento de señal analógico y digital para la automatización industrial. Nuestras áreas de competencia incluyen: Aislamiento, Displays, Interfases Ex, Temperatura y Transmisores Universales. Usted puede confiar en nuestros productos en los ambientes más extremos con ruido, vibraciones y fluctuaciones de la temperatura, y todos los productos se conforman con los estándares internacionales más exigentes.
-
Página 3: Tabla De Contenido
Vista frontal y posterior ............... Aplicación ....................Características técnicas ............... Montaje ....................... Aplicaciones ....................Pedido: 5714 .................... Especificaciones eléctricas ..............Detección de error en el sensor fuera de rango ......12 Conexiones ....................14 Diagrama de bloques ................15 Árbol de programación................17 Textos de ayuda desplegables ............ -
Página 4: Peligro
PELIGROSA Localización de averías del módulo. La reparación del módulo y el cambio de los circuitos dañados deben ser hechos solamente por PR electronics A/S. IDENTIFICACIÓN DE SÍMBOLOS Triángulo con una marca de exclamación: Peligro / Atención. Situaciones potencialmente letales. -
Página 5: Instrucciones De Seguridad
Si hubiera cualquier duda acerca de la correcta conexión del módulo, por favor, contacten con nuestro distribuidor local o, alternativamente, a PR electronics A/S www.prelectronics.es El montaje y conexión del módulo debería cumplir con la legislación nacional para el montaje de materiales eléctricos, en relación con la sección del cable, fusible protector y localización. - Página 6 RESPONSABILIDAD: En la medida en la que las instrucciones de este manual no sean seguidas estric- tamente, el cliente no puede exigir a PR electronics A/S las condiciones que éste ofrece normalmente en los acuerdos de ventas establecidos. 5714V103-ES...
-
Página 7: Vista Frontal Y Posterior

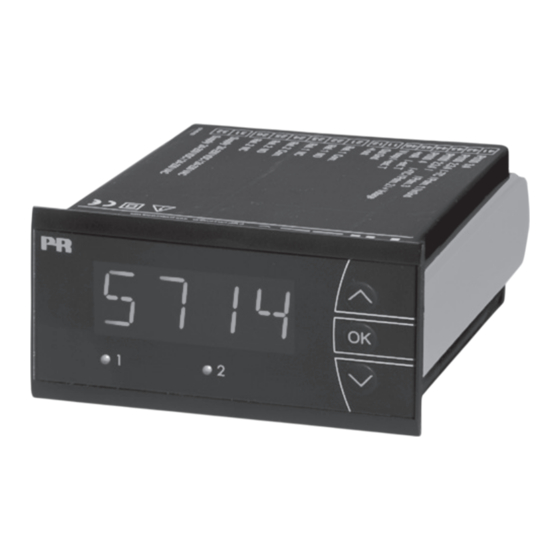

VISTA FRONTAL Y POSTERIOR Ilustración 1: Vista frontal del PReview 5714. Ilustración 2: Vista posterior del PReview 5714. 5714V103-ES... -
Página 8: Aplicación
IP65 (NEMA 4X). Como acces- orio del PReview 5714, puede suministrarse una cubierta impermeable con un diseño especial para obtener una hermeticidad óptima. -
Página 9: Aplicaciones
APLICACIONES Señales de entrada: Corriente RTD & R lin - Poten- ciómetro Conexión, hilos Ten- sión Señales de salida: Analógica, 0/4...20 mA 2 relés Alimentación: 21,6...253 VCA ó 19,2...300 VCC 5714V103-ES... -
Página 10: Pedido: 5714
Pedido: 5714 Tipo Versión 5714 Estándar....: A 2 relés..... .: B Salida analógica . - Página 11 Valores básicos Tipo de Precisión Coeficiente de entrada básica temperatura ≤ ±4 µA ≤ ±0,4 µA / °C ≤ ±20 µV ≤ ±2 µV / °C Volt Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C R lin. ≤ ±0,1 Ω ≤ ±0,01 Ω / °C ≤...
- Página 12 Entrada para tipos RTD: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 Resistencia del cable máx. por hilo ....50 Ω Corriente del sensor, RTD ........Nom. 0,2 mA Efecto de la resistencia del cable del sensor (3 / 4 hilos), RTD ........
- Página 13 Entrada de tensión: Rango de medida ............. 0...12 VCC Rango de medida programable ......0...1 / 0,2...1 / 0...10 / 2...10 VCC Entrada de resistencia ........... Nom. 10 MΩ Salidas: Display: Lectura del display ..........-1999...9999 (4 dígitos) Punto decimal............Programable Altura del dígito ............
-
Página 14: Detección De Error En El Sensor Fuera De Rango
Detección de error en el sensor fuera de rango Revisión de error en el sensor en las variantes del 5714 Variante: Configuración Detección de error en el sensor 5714A Siempre: ERR1=NONE, ERR2=NONE: 5714B Otro: O.ERR=NONE: 5714C Otro: ERR1=NONE, ERR2=NONE, O.ERR=NONE. - Página 15 Lectura de error en el hardware Búsqueda de error Lectura Causa del error Test de cumunicación interna uC / ADC HW.ER Error permanente en ADC Test del sensor CJC interno CJ.ER Defecto en el sensor CJC Prueba de suma de la configuración en la RAM RA.ER Error en RAM Prueba de suma de la configuración en la Eeprom...
-
Página 16: Conexiones
CONEXIONES Entradas: RTD & R lin, 2 hilos RTD & R lin, 3 hilos RTD & R lin, 4 hilos 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46 Transmisor de 2 hilos Corriente 41 42 43 44 45 46 41 42 43 44 45 46... -
Página 17: Diagrama De Bloques
DIAGRAMA DE BLOQUES 5714V103-ES... - Página 18 Power up Ajuste de configuración rápido / test de relé F. S ET SETP 1 Incrementar consigna 2 Decrementar consigna REL1 -1999 REL2 9999 3 Guardar y salir del menú 50. 0 /OFF 1 y 2 simultaneamente - cambio estado de relés PASS DEC.
-
Página 19: Árbol De Programación
ÁRBOL DE PROGRAMACIÓN Si no se pulsa ninguna tecla durante 2 minutos, el display volverá al estado de defecto 1.0 sin guardar los cambios de configuración. 1 Incrementar valor / escoger próximo parámetro 2 Decrementar valor / escoger parámetro anterior 3 Aceptar el valor escogido y pasar al siguiente menú... -
Página 20: Textos De Ayuda Desplegables
TEXTOS DE AYUDA DESPLEGABLES Valor de proceso («normal»): xxxx DI.HI SE.BR --> ROTURA DE CABLE EN SENSOR xxxx --> NIVEL DE VISUALIZACION ALTO SE.SH --> CORTOCIRCUITO EN SENSOR IN.HI --> ENTRADA POR DEBAJO DE RANGO REL.U IN.LO --> ENTRADA POR DEBAJO DE RANGO PERC -->... - Página 21 REL1 O.ERR --> ENTRAR LA CONFIG. DEL RELE 1 23mA --> NAMUR NE43 UPSC. CUANDO HAY ERROR SKIP --> SALIR DE LA CONFIG. DEL RELE 1 3,5mA --> NAMUR NE43 DOWNSC. CUANDO HAY ERROR --> RELE 1 DESHABILITADO --> DOWNSCALE CUANDO HAY ERROR NONE -->...
-
Página 22: Programación / Operar Con Las Teclas De Función
PROGRAMACIÓN / OPERAR CON LAS TECLAS DE FUNCIÓN Documentación para el árbol de configuración. En general: Cuando se configura el display, el usuario es guiado a través de todos los parámetros, de forma que se pueden escoger los valores con los que el módulo se adaptará... -
Página 23: Ilustración Gráfica De La Función Del Relé Consigna
Ilustración gráfica de la función del relé Consigna Unidades de relé Unidades de relé Histéresis = 10 Consigna = 50 Consigna = 50 Histéresis = 10 Off N.O. On N.O. Off N.O. Off N.O. On N.O. Off N.O. On N.C. On N.C. - Página 24 Displays Displays programables con una amplia selección de entradas y salidas para visualizar tempera tura, volumen, peso, etc. Disponen de linealización, escalado y funciones de medida diferencial, programables vía el software PReset. Interfases Ex Interfases para señales analógicas ® digitales, así...
