Installer:
Leave this manual with the appliance.
Consumer: Retain this manual for future reference.
WARNING: If the information in these instructions
are not followed exactly, a fire or explosion may
result causing property damage, personal injury or
loss of life.
— Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
— WHAT TO DO IF YOU SMELL GAS
Do not try to light any appliance.
Do not touch any electrical switch; do not use
any phone in your building.
Immediately call your gas supplier from a
neighbor's phone. Follow the gas supplier's
instructions.
If you cannot reach your gas supplier, call the
fire department.
— Installation and service must be performed by a
qualified installer, service agency or the gas sup-
plier.
INSTALLATION INSTRUCTIONS
OWNER'S MANUAL

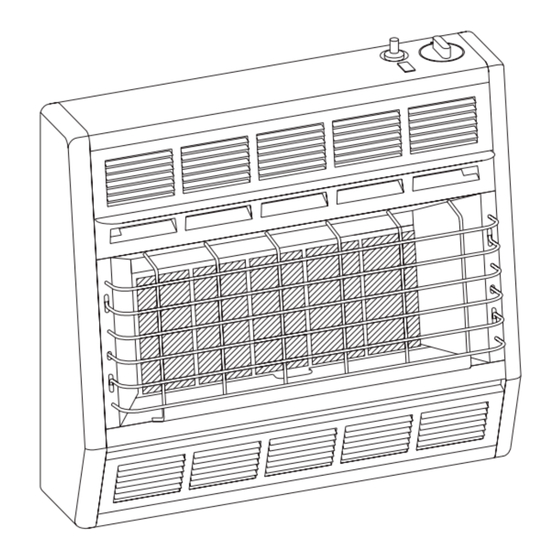

SR-30 SHOWN
AND
UNVENTED
ROOM HEATER
MODELS
SR-6-3
SR-18-3 SR-30-3
This appliance may be installed in an aftermarket,
permanently located, manufactured (mobile) home,
where not prohibited by local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is not
convertible for use with other gases.
This is an unvented gas-fired heater. It uses air
(oxygen) from the room in which it is installed.
Provisions for adequate combustion and ventilation
air must be provided. Refer to page 6.
WARNING: If not installed, operated and maintained
in accordance with the manufacturer's instructions,
this product could expose you to substances in fuel
or from fuel combustion which can cause death or
serious illness.
WATER VAPOR: A BY-PRODUCT OF UNVENTED
ROOM HEATERS
Water vapor is a by-product of gas combustion.
An unvented room heater produces approximately
one (1) ounce (30ml) of water for every 1,000 BTU's
(.3KW's) of gas input per hour. Refer to page 6.
SR-10-3
Page 1

Publicidad

Capítulos

Tabla de contenido
loading

Resumen de contenidos para Empire Heating Systems SR-6-3

  • Página 1 INSTALLATION INSTRUCTIONS OWNER’S MANUAL UNVENTED ROOM HEATER MODELS SR-6-3 SR-10-3 SR-18-3 SR-30-3 SR-30 SHOWN Installer: Leave this manual with the appliance. This appliance may be installed in an aftermarket, Consumer: Retain this manual for future reference. permanently located, manufactured (mobile) home, where not prohibited by local codes.
  • Página 2: Tabla De Contenido

    TABLE OF CONTENTS SECTION PAGE Important Safety Information ..............3 Safety Information for Users of LP Gas ............ 4 Introduction ....................5 Specifications ................... 5 Water Vapor: A By-Product of Unvented Room Heaters ......6 Provisions for Adequate Combustion and Ventilation Air ......6 Gas Supply ....................
  • Página 3: Important Safety Information

    IMPORTANT SAFETY INFORMATION THIS IS A HEATING APPLIANCE DO NOT OPERATE THIS APPLIANCE WITHOUT FRONT PANEL INSTALLED. • Installation and repair should be done by a QUALIFIED DANGER: Indicates a hazardous situation which, if not SERVICE PERSON. The appliance should be inspected avoided, will result in death or serious injury.
  • Página 4: Safety Information For Users Of Lp Gas

    SAFETY INFORMATION FOR USERS OF LP-GAS Propane (LP-Gas) is a flammable gas which can cause fires point with the members of your household. Someday when and explosions. In its natural state, propane is odorless and there may not be a minute to lose, everyone's safety will depend colorless.
  • Página 5: Introduction

    INTRODUCTION Instructions to Installer Well Head Gas Installations 1. Installer must leave instruction manual with owner after Some natural gas utilities use “well head” gas. This may affect the installation. Btu output of the unit. Contact the gas company for the heating 2.
  • Página 6: Water Vapor: A By-Product Of Unvented Room Heaters

    WATER VAPOR: A BY-PRODUCT OF UNVENTED ROOM HEATERS Water vapor is a by-product of gas combustion. An unvented room The following steps will help insure that water vapor does not heater produces approximately one (1) ounce (30ml) of water for become a problem.
  • Página 7: Gas Supply

    GAS SUPPLY The gas line can be routed either through the floor or wall. The gas the National Fuel Gas Code that a drip line be installed near the gas line opening should be made at this time. Location of the opening inlet.
  • Página 8: Clearances

    SR-6 CLEARANCES When facing the front of the appliance the following minimum clearances to combustible construction must be maintained. Left side 6 inches (152mm). Right side 6 inches 152mm). Do not install in alcove or closet. Rear wall 0 (0mm) inches. Ceiling 24 inches (610mm). Minimum vertical clearance from a projection above the appliance (shelves, window sills, etc.) 10 inches (254mm).
  • Página 9: Clearances

    CEILING CEILING 12” MAX WINDOW SILL OR SHELF SIDE WALL (305mm) 24” MIN (610mm) 24” MIN (610mm) 14” MIN 14” MIN 0” (0mm) CLEARANCE (356mm) (356mm) TO REAR WALL 6” MIN 6” MIN (152mm) (152mm) SIDE VIEW 2” MIN 2” MIN (51mm) (51mm) FLOOR...
  • Página 10: Clearances

    SR-30 CLEARANCES When facing the front of the appliance the following minimum CEILING clearances to combustible construction must be maintained. Left side 8 inches (203mm). Right side 8 inches (203mm). SIDE WALL Do not install in alcove or closet. Rear wall 0 inches (0mm). Ceiling 36 inches (914mm). Minimum vertical clearance from a projection above the 36”...
  • Página 11 WALL MOUNT INSTALLATION (CONT.) On Solid Wall 18” 1. After locating mounting holes, attach (4) #10 x 1" (25mm) screws (457mm) provided into the wall. Do not completely tighten screwheads 14” to the wall, leave a 1/8" (3mm) gap between screwheads and (356mm) wall.
  • Página 12: Optional Floor Stand Installation

    OPTIONAL FLOOR STAND INSTALLATION 1. Align clearance holes on floor stand with screw holes on bottom of heater, as shown in Figure 14. 2. Attach floor stand to heater with (4) screws provided with floor stand. 3. Connect the gas line. *Floor stand can not be used in a bathroom or bedroom installation.
  • Página 13: Lighting Instructions

    LIGHTING INSTRUCTIONS FOR YOUR SAFETY READ BEFORE LIGHTING WARNING: If you do not follow these instructions exactly, a fire or explosion may result causing property damage, personal injury or loss of life. A. This appliance has a pilot which must be lighted by tions.
  • Página 14: Main Burner Flame Characteristics

    MAIN BURNER FLAME CHARACTERISTICS SR-6 Main Burner Flame (Figure 15) The main burner flame will have a red-orange glow over the sur- face of the ceramic plaque. The red-orange glow on the surface of the ceramic plaque will have a pattern in the shape of a number 1.
  • Página 15: Pilot Flame Characteristics

    PILOT FLAME CHARACTERISTICS The correct flame will be blue and will extend beyond the Blow air pressure through the holes indicated by the arrows. thermocouple. The flame will surround the thermocouple just below This will blow our foreign materials such as dust, lint and spider the tip.
  • Página 16: Appliance Maintenance

    APPLIANCE MAINTENANCE Removing Pilot/Thermocouple From Main Burner Assembly Remove reflector from casing assembly (2 screws). Attention: The thermocouple CAN NOT be replaced as an individual Disconnect inlet supply tubing, outlet supply tubing, pilot supply item. You must order a new pilot when replacing thermocouple. tubing and thermocouple lead from manual gas control.
  • Página 17: Troubleshooting

    TROUBLESHOOTING Spark electrode does not produce spark. Main burner does not ignite. Spark electrode broken - replace. Main burner orifice is blocked - clean, see "Main Burner Ignitor wire may not be attached to spark electrode - Flame Characteristics," Page 14. Attention: The number attach.
  • Página 18: Parts Lists

    PARTS LIST SR-6 SR-10 Index Part Description Index Part Description 13344 CASING SIDE ASSEMBLY – LEFT 13345 CASING SIDE ASSEMBLY – LEFT R-2313 PIEZO IGNITOR R-2313 PIEZO IGNITOR R-2328 CONTROL KNOB R-2328 CONTROL KNOB SR-036 CONTROL ROD SR-036 CONTROL ROD SR-126 CASING BACK SR-177...
  • Página 19 PARTS LIST SR-30 SR-18 INDEX NO. PART NO. DESCRIPTION INDEX NO. PART NO. DESCRIPTION 13346 CASING SIDE ASSEMBLY - LEFT 13346 CASING SIDE ASSEMBLY - LEFT SR-004 CASING BACK SR-068 CASING BACK R-2313 PIEZO IGNITOR R-2313 PIEZO IGNITOR R-2324 CONTROL KNOB R-2324 CONTROL KNOB SR-036...
  • Página 20: Parts View

    SR-6 PARTS VIEW Page 20 16942-9-0314...
  • Página 21 SR-10 PARTS VIEW 16942-9-0314 Page 21...
  • Página 22: Parts View

    SR-18 PARTS VIEW Page 22 16942-9-0314...
  • Página 23: Parts View

    SR-30 PARTS VIEW 16942-9-0314 Page 23...
  • Página 24: Optional Blower Installation Instructions

    OPTIONAL BLOWER INSTALLATION INSTRUCTIONS OPTIONAL BLOWERS SRB-18 and SRB-30 for Unvented Room Heaters SR-18 and SR-30 INSTALLING OPTIONAL BLOWER SRB-18 OR SRB-30 side of the blower housing with (1) screw provided with the If heater is installed onto the wall, in order to install the optional optional blower.
  • Página 25 OPTIONAL BLOWER INSTALLATION INSTRUCTIONS (continued) Blower Wheel Excessive Blower Wheel Noise ATTENTION! If your blower assembly develops a squeal, hum or The blower wheel will collect lint and could require periodic grinding noise, it indicates dirt or debris on shaft of blower wheel. cleaning.
  • Página 26 OPTIONAL BLOWER INSTALLATION INSTRUCTIONS (continued) PARTS LIST INDEX PART DESCRIPTION R-2396 BLOWER (INCLUDES MOTOR, FAN, AND FAN HOUSING) R-2522 ON/OFF SWITCH R-2395 WIRE ASSEMBLY 8720161 BUSHING - HEYCO #SR5KN4 VF-068 CORD SET ASSEMBLY SR-195 BLOWER PAN (SR-18) 8520141 RUBBER GROMMET (4 REQUIRED) 8520142 BRASS BUSHING (4 REQUIRED) SR-218...
  • Página 27: Master Parts Distributor List

    MASTER PARTS DISTRIBUTOR LIST To Order Parts Under Warranty, please contact your local Empire dealer. See the dealer locator at www.empirecomfort. com. To provide warranty service, your dealer will need your name and address, purchase date and serial number, and the nature of the problem with the unit.
  • Página 28: Warranty

    WARRANTY Empire Comfort Systems Inc. warranties this space heating product to be free from defects at the time of purchase and for the periods specified below. Space heating products must be installed by a qualified technician and must be maintained and operated safely, in accordance with the instructions in the owner’s manual.
  • Página 29: Calentador De Gas Para Habitaciones

    INSTRUCCIONES DE INSTALACIÓN MANUAL DEL PROPIETARIO CALENTADOR DE GAS PARA HABITACIONES MODELOS SR-6-3 SR-10-3 SR-18-3 SR-30-3 SR-30 Se Muestra Este aparato puede instalarse en una casa móvil Instalador: Dele estas instrucciones al cliente. permanentemente ubicada después de la venta, donde...
  • Página 30 TABLA DE CONTENIDO SECCIÓN PÁGINA Importante Información de Securidad ............. 3 Información de Securidad para Usuarios de Gas Propano (LP) ..... 4 Introducción ..................... 5 Especificaciones ....................5 Vapor de Agua: Un Subproducto de Calentadores de Cuarto sin Emisión ..6 Provisiones para Combustión de Aire Adecuados ..........
  • Página 31: Importante Información De Securidad

    IMPORTANTE INFORMACIÓN DE SEGURIDAD ESTE ES UN APARATO DE CALEFACCIÓN NO OPERE ESTE APARATO SIN EL PANEL FRONTAL INSTALADO. • Un calentador de habitaciones sin ventilación externa que de servicio capacitada. El aparato debe revisarse antes de tenga una capacidad mayor de 6,000 Btu por hora no debe usarse y por lo menos anualmente, por una persona de servicio instalarse en un baño.
  • Página 32: Información De Securidad Para Usuarios De Gas Propano (Lp)

    INFORMACIÓN DE SEGURIDAD PARA USUARIOS DE GAS PROPANO (LP) Gas propano (LP-GAS) es un gas inflamable el cual puede revíselas de nuevo punto por punto con los miembros de su casa. causar fuegos y explosiones. En su estado natural , el propano Algún día cuando no tenga un minuto que perder, la seguridad de (LP) no tiene olor ni color.
  • Página 33: Introducción

    INTRODUCCIÓN Instrucciones al Instalador Instalaciones en Pozos de Gas 1. El instalador debe dejar el manual de instrucciones con el Algunas empresas de gas natural usan gas de pozos. Esto puede propietario después de la instalación. afectar la capacidad de Btu o Kcal del aparato. Comuníquese con 2.
  • Página 34: Vapor De Agua: Un Subproducto De Calentadores De Cuarto Sin Emisión

    VAPOR DE AGUA: UN SUBPRODUCTO DE CALENTADORES DE CUARTO SIN EMISIÓN El vapor de agua es un subproducto de la combustión de gas. Un 1. Asegúrese de que calentador sea del tamaño correcto para calentador de habitación sin ventilación externa produce una (1) la aplicación, incluyendo suficiente aire para la combustión y onza (30ml) de agua por cada 1,000 BTU’s (.3KW’s) de entrada circulación del mismo.
  • Página 35: Abastecimiento De Gas

    ABASTECIMIENTO DE GAS dañará! La línea de gas puede entrar al aparato ya sea a través del piso o a través de la pared. El agujero para la línea de gas debe hacerse Una unión para válvula de gas y para la conexión de tierra deben en este momento.
  • Página 36: Espacios Libres Del Sr-6

    ESPACIOS LIBRES DEL SR-6 Cuando esté de frente al aparato los siguientes espacios libres mínimos a la construcción combustible deben mantenerse. Lado izquierdo 6 pulgadas (152mm). Lado derecho 6 pulgadas (152mm). No instalarlo en un closet o armario. Pared trasera 0 pulgadas (0mm). Techo 24 pulgadas (610mm). Espacio libre vertical mínimo de una proyección arriba del aparato (repisa, antepecho de ventana, etc.) 10 pulgadas (254mm).
  • Página 37: Espacios Libres Del Sr-18

    TECHO TECHO PARED ANTEPECHO VENTANA O REPISA LATERAL 24” MIN (305mm) (610mm) ANTEPECHO VENTANA O REPISA (610mm) ESPACIO LIBRE A 14” MIN PARED TRASERA (356mm) 6” MIN (356mm) O’(0mm) 6” MIN (152mm) (152mm) VISTA LATERAL 2” MIN (51mm) (51mm) PISO PISO Figura 5 (SR-10) Figura 6 (SR-10)
  • Página 38: Espacios Libres Del Sr-30

    ESPACIOS LIBRES DEL SR-30 Cuando esté de frente al aparato los siguientes espacios libres TECHO mínimos a la construcción combustible deben mantenerse. Lado izquierdo 8 pulgadas (203mm). Lado derecho 8 pulgadas (203mm). PARED LATERAL No instalarlo en un closet o armario. Pared trasera 0 pulgadas (0mm).
  • Página 39 (457mm) En Pared Maciza 1. Después de ubicar los orificios del montaje, adjunte (4) tornil- (356mm) (51) (51) los #10 x 1" (25mm), que se proveen, en la pared. No apriete (28mm) completamente los tornillos a la pared, deje un espacio de 1/8"...
  • Página 40: Installación De Base De Piso Opcional

    INSTALACIÓN DE BASE DE PISO OPCIONAL 1. Alinear los orificios de la base con los orificios de los tornil- los en la parte inferior del calentador, como se muestra en la Figura 14. 2. Conectar la base al calentador con los (4) tornillos que se proveen.
  • Página 41: Instrucciones De Encendido

    INSTRUCCIONES DE ENCENDIDO PARA SU SEGURIDAD LEA ANTES DE ENCENDER ADVERTENCIA: Si usted no sigue estas instrucciones con exactitud, puede provocar incendio o explosión, causando daños a la propiedad, lesión personal o pérdida de vida. Este aparato tiene que encenderse manualmente. Cuando •...
  • Página 42: Características De La Llama De Quemador Principal

    CARACTERÍSTICAS DE LA LLAMA DEL QUEMADOR PRINCIPAL SR-6 La Flama del Quemador (Figura 15) La flama del quemador tendrá un color rojo - anaranjado resplandiente sobre lîPsuperficie de las placas cerámicas. El resplandor anaranjado sobre la superficie de la placa cerámica tiene una figura en la forma de un número 1.
  • Página 43: Características De La Llama Del Piloto

    CARACTERÍSTICAS DE LA LLAMA DEL PILOTO La flama correcta será azúl y se extenderá 1/4" (6mm) más allá Aplicar aire a presión a través de los orificios del piloto indicados del termopar. La flama se ubicará alrededor del termopar, un poco por las flechas.
  • Página 44: Mantenimiento Del Aparato

    MANTENIMIENTO DEL APARATO Para Remover el Piloto/Termopar Del Ensamblaje Principal del ventilador opcional se ha instalado en el calentador. 3. Remover la persiana inferior del gabinete (2 tornillos). Quemador 4. Remover el reflector del gabinete (2 tornillos). Atención: El termopar NO PUEDE cambiarse por si sólo. Ud. debe pedir un nuevo piloto cuando quiera cambiar el termopar.
  • Página 45: Lista De Partes De Los Sr-6 Y Sr-10

    LISTA DE PARTES POR FAVOR TOME NOTA: Al ordenar partes, es muy importante que el número de parte y la descripción de la misma coincidan. SR-6 SR-10 INDEX PART INDEX PART NUMBER NUMBER DESCRIPTION NUMBER NUMBER DESCRIPTION 13344 Gabinete Latereal Izquierdo 13345 Gabinete Latereal Izquierdo R-2313...
  • Página 46 LISTA DE PARTES SR-30 SR-18 INDEX PART INDEX PART NUMBER NUMBER DESCRIPTION NUMBER NUMBER DESCRIPTION 13346 Gabinete Latereal Izquierdo 13346 Gabinete Latereal Izquierdo SR-068 Gabinete Trasero SR-004 Gabinete Trasero R-2313 Encendedor Piezo R-2313 Encendedor Piezo R-2324 Botón Control R-2324 Botón Control SR-036 Varilla Control SR-036...
  • Página 47: Vista De Partes Del Sr-6

    SR-6 — VISTA DE PARTES 16942-3-0910 Page 19...
  • Página 48: Vista De Partes Del Sr-10

    SR-10 — VISTA DE PARTES Page 20 16942-3-0910...
  • Página 49: Vista De Partes Del Sr-18

    SR-18 — VISTA DE PARTES 16942-3-0910 Page 21...
  • Página 50: Vista De Partes Del Sr-30

    SR-30 — VISTA DE PARTES Page 22 16942-3-0910...
  • Página 51: Ventilador Opcional Instrucciones De Instalación

    VENTILADOR OPCIONAL INSTRUCCIONES DE INSTALACIÓN SRB-18 y SRB-30 para Calentadores de Habitación SR-18 y SR-30 INSTALACIÓN VENTILADOR OPCIONAL SRB-18 O SRB-30 abajo. Ubicar la pestaña inferior de la cubierta del ventilador sobre la orilla superior del protector de calor. Insertar la Si el calentador se instala en la pared, debe ser removido a fin de cubierta en la parte superior del calentador inclinando la instalar el ventilador opcional.
  • Página 52 VENTILADOR OPCIONAL (continua) Cables AISLANTE NEGRO ACANALADO AISLANTE NEGRO LISO El aparato debe estar conectado a tierra de acuerdo al “National Electrical Code” ANSI/NFPA 70. Este Ventilador viene equipado CABLE ENTRADA VERDE con un enchufe aislado de tierra con tres puntas para su protección SPT-3 CONTROL VENTILADOR contra sacudidas peligrosas y debe conectarse directamente a un...
  • Página 53: Notas De Servicio

    NOTAS DE SERVICIO 16942-3-0910 Page 25...
  • Página 54 NOTAS DE SERVICIO Page 26 16942-3-0910...
  • Página 55 NOTAS DE SERVICIO 16942-3-0910 Page 27...
  • Página 56: Garantía

    GARANTÍA Empire Comfort Systems Inc. garantiza que este producto de calefacción ambiental se encuentra libre de defectos al momento de la compra y por los períodos que se especifican a continuación. Un técnico calificado debe instalar los productos de calefacción ambiental y estos se deben mantener y operar de manera segura, según las instrucciones que aparecen en el manual del propietario.

Este manual también es adecuado para:
