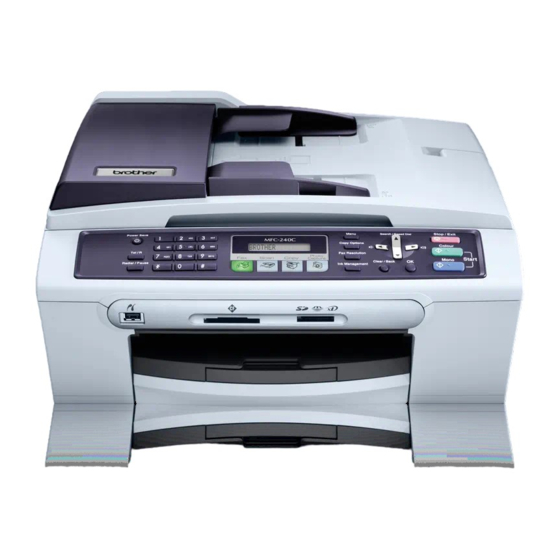

Registre su producto en línea en http://www.brother.com/registration/ Al registrar su producto con Brother, podrá ser registrado como el propietario original del producto. Su registro de Brother: podría servirle como confirmación de la fecha de compra de su producto en caso de que hubiera perdido el recibo;...
INFORMACIÓN A TENER EN CUENTA PARA LA UTILIZACIÓN DE ESTE EQUIPO Brother advierte que es posible que este producto no funcione correctamente fuera del país en el que fue originalmente adquirido, y no otorga ningún tipo de garantía en caso de que se utilice conectado a líneas públicas de telecomunicaciones de otro país.
Declaración de conformidad de la CE en virtud de la directiva R & TTE Fabricante Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japón Planta Brother Industries (Shen Zhen) Ltd G02414-1, Bao Chang Li Bonded Transportation Industrial Park, Bao Lung Industrial Estate, Longgang, Shenzhen, China Por la presente declaro que: Descripción de los...
Tabla de contenido Sección I Especificaciones generales Información general Uso del documentación ..................2 Símbolos y convenciones usados en la documentación .........2 Acceso a la Guía del usuario del Software ............3 Para ver la documentación ................3 Información general del panel de control...............6 Carga de documentos y papel Carga de documentos ...................8 Mediante el ADF ....................8...
Página 7
Sección II Fax Envío de un fax Introducción del modo de fax................26 Enviar y recibir faxes desde el ADF .............26 Envío y recepción de faxes desde el cristal de escaneado ......26 Envío por fax de documentos de tamaño Carta desde el cristal de escaneado ....................
Página 8
Teléfono y dispositivos externos Operaciones por la voz ..................38 Tono o pulso ....................38 Modo Fax/Tel ....................38 Modo Fax/Tel en modo Ahorro energía............38 Servicios telefónicos ....................38 Configuración del tipo de línea telefónica............38 Conexión de un TAD (contestador automático) ..........39 Conexiones....................40 Grabación del mensaje del contestador (OGM) en un TAD externo .....40 Conexiones de líneas múltiples (PBX) ............41 Teléfonos externos y extensión telefónica............41 Conexión de una extensión telefónica o un teléfono externo ......41...
Página 9
Sección III Copia Cómo hacer copias Cómo copiar ......................52 Entrada al modo de copia................52 Cómo hacer una copia única .................52 Cómo hacer copias múltiples ................ 52 Detención de la copia ..................52 Opciones de copia ....................52 Cambio de velocidad y calidad de copia ............53 Ampliación o reducción de la imagen copiada ..........
Página 10
Sección V Software Funciones de software Sección VI Apéndices Avisos sobre seguridad y legales Cómo elegir el lugar de instalación..............74 Para utilizar el equipo de modo seguro ...............75 Instrucciones de seguridad importantes ............79 IMPORTANTE - Para su seguridad...............80 Directiva de la Unión Europea 2002/96/CE y EN50419 ........81 Limitaciones legales para la copia..............81 Marcas comerciales..................82 Solución de problemas y mantenimiento rutinario...
Página 11
Especificaciones Especificaciones generales ................117 Soportes de impresión..................119 Fax........................120 Copia .........................122 Especificaciones de PhotoCapture Center™ ............123 PictBridge ......................123 Escáner ......................124 Impresora......................125 Interfaces ......................126 Requisitos del ordenador................... 127 Elementos de consumibles................128 Glosario Índice...
Las llamadas de atención le documentación informan sobre lo que debe hacer para evitar una posible lesión. ¡Gracias por comprar un equipo Brother! La Los iconos de peligro por descarga lectura de esta documentación le ayudará a eléctrica le advierten de la sacar el máximo partido al equipo.
Si no instalado el software, puede encontrar la documentación siguiendo las instrucciones abajo indicadas: Encienda el ordenador. Inserte el CD-ROM de Brother con la en la unidad de CD-ROM. Si aparece la pantalla del nombre del modelo, haga clic en el nombre del modelo que está...
Hay varias maneras de escanear ® Encienda el Macintosh . Inserte el documentos. Puede encontrar las CD-ROM de Brother con la en la unidad instrucciones de la siguiente manera: de CD-ROM. A continuación se abrirá la Guía del usuario del Software siguiente ventana.
Página 17
Información general Cómo encontrar las instrucciones sobre escaneado Hay varias maneras de escanear documentos. Puede encontrar las instrucciones de la siguiente manera: Guía del usuario del Software Escaneado ® (para Mac OS X 10.2.4 o superior) ControlCenter2 ® (para Mac OS X 10.2.4 o superior) ®...
Capítulo 1 Información general del panel de control 1 Ahorro energía 4 LCD (pantalla de cristal líquido) Permite poner el equipo en modo de ahorro de Muestra los mensajes en la pantalla para energía. ayudarle a configurar y utilizar el equipo. 2 Botones del fax 5 Botones de modo: Remarcar/Pausa...
Página 19
Información general 6 Opciones de Copia Borrar/Volver Le permite cambiar temporalmente los ajustes Pulse para cancelar la configuración de copia en modo de copia. actual. 7 Resolución fax Permite seleccionar una configuración. Le permite cambiar temporalmente la resolución al enviar un fax. Detener/Salir 8 Gestión de tinta Detiene una operación o sale de un menú.
Carga de documentos y papel Carga de documentos Cómo cargar documentos AVISO Puede recibir un fax, hacer copias y escanear desde el ADF (alimentador automático de NO tire de los documentos mientras se documentos) y desde el cristal de estén alimentando. escaneado.
Carga de documentos y papel Uso del cristal de escaneado Cierre la cubierta de documentos. AVISO Puede utilizar el cristal de escaneado para enviar faxes, copiar o escanear varias Si va a escanear un libro o un documento páginas de un libro, o bien una página a la grueso, NO cierre la cubierta de golpe ni la vez.
Carta 3 mm 3 mm Cuando imprima sobre el papel (0,12 pulg.) (0,12 pulg.) fotográfico Brother, cargue primero la hoja 3 mm 3 mm de instrucciones incluida con el papel (0,12 pulg.) (0,12 pulg.) fotográfico en la bandeja del papel, y...
Brother. (Vea la • Papel dañado, curvado, arrugado o de tabla de abajo.) forma irregular. Si el papel Brother no está disponible en su país, recomendamos probar distintos tipos de papel antes de adquirir grandes cantidades.
Capítulo 2 Selección de soporte correcto Tipo de papel y tamaño para cada operación Tipo de papel Tamaño papel Utilización Copia Photo Impresora Capture 216 × 279 mm (8 1/2 × 11 pulg.) Hojas sueltas Carta Sí Sí Sí Sí 210 ×...
Página 25
Carga de documentos y papel Peso del papel, grosor y capacidad Tipo de papel Peso Grosor Nº de hojas Hojas Papel normal De 0,08 a 0,15 mm 64 a 120 g/m sueltas (de 0,003 a 0,006 pulg.) (17 a 14,51 kg) Papel para De 0,08 a 0,25 mm 64 a 200 g/m...
Capítulo 2 Carga de papel, sobres Pulse y deslice las guías laterales de papel (1) y la guía de largura de papel y otro soporte (2) para ajustarse al tamaño de papel. Carga de papel u otros materiales Tire de la bandeja de papel para sacarla por completo del equipo.
Página 27
Carga de documentos y papel Coloque cuidadosamente el papel en la Ajuste con cuidado las guías laterales bandeja boca abajo y por el borde de papel con las dos manos y regule la superior. guía de largura de papel para hacerla Compruebe que el papel esté...
Capítulo 2 Carga de sobres y tarjetas Mientras mantenga sujetada la bandeja de papel en ese lugar, extraiga el postales soporte de papel (1) hasta que éste quede ajustado y, a continuación, despliegue la aleta de soporte del papel Carga de sobres (2).
Página 29
Carga de documentos y papel Cómo cargar sobres y tarjetas postales Si se presentan problemas al imprimir sobres, trate de seguir las sugerencias Antes de cargarlos, aplaste las descritas a continuación: esquinas y costados de los sobres o tarjetas postales para alisarlos lo Abra la solapa del sobre.
Capítulo 2 Área de impresión El área de impresión dependerá de la configuración de la aplicación utilizada. Los siguientes datos indican las áreas no imprimibles de hojas sueltas y sobres. El equipo sólo puede efectaur la impresión en las áreas sombreadas cuando la opción Sin bordes está activada. Hojas sueltas de papel Sobres Arriba (1)
Configuración general Modo de ahorro de Cómo terminar el modo Ahorro energía del equipo energía Pulse el botón Ahorro energía. Cuando el equipo está inactivo, puede activar el modo de ahorro de energía pulsando el Nota botón Ahorro energía. En este modo, puede seguir recibiendo llamadas telefónicas.
Capítulo 3 Modo temporizador Ajuste de ahorro de energía Puede personalizar el botón Ahorro energía El equipo dispone de cuatro botones de del equipo. El modo predeterminado es modos temorales en en panel de control: Recepc. fax:Si. El equipo puede recibir Fax, Escáner, Copia y PhotoCapture.
Pulse a o b para seleccionar y cada vez que se pulsa el botón, cambiará el Papel normal, Papel inkjet, voumen al nivel siguiente. El equipo Brother Photo, Otro papel foto mantendrá la nueva configuración hasta que o Transparencia. la modifique.
Capítulo 3 Horario de verano Volumen de la alarma automático Cuando la alarma está activada, el equipo emitirá un pitido cada vez que pulse un botón Puede configurar el equipo para que cambie o cometa un error, así como al finalizar el automáticamente al horario de verano.
• Si olvida la contraseña de la función de la Activación del bloqueo TX función Bloqueo TX, llame a su Pulse Menú, 2, 0, 1. distribuidor de Brother. • Si ya ha configurado la contraseña, no es Pulse a o b para seleccionar necesario que vuelva a hacerlo.
Página 36
Capítulo 4 Desactivación del bloqueo TX Pulse Menú. Introduzca la contraseña registrada de 4 dígitos. Pulse OK. La función del Bloqueo TX se desactiva automáticamente. Nota Si introduce una contraseña errónea, en la pantalla LCD aparecerá el mensaje Clave errónea y el equipo se desconectará...
Página 37
Sección II Envío de un fax Recepción de un fax Teléfono y dispositivos externos Marcación y almacenamiento de números Impresión de informes...
Envío de un fax Introducción del modo Nota de fax Puesto que sólo se puede escanear una página a la vez, es más fácil utilizar la unidad ADF si va a enviar un documento Para entrar el modo de fax, pulse de varias páginas.
Envío de un fax Multienvío (sólo en Envío por fax de documentos de tamaño Carta desde el blanco y negro) cristal de escaneado Se entiende por multienvío el envío Cuando los documentos son de tamaño automático del mismo mensaje de fax a más Carta, tiene que configurar el tamaño de de un número de fax.
Capítulo 5 Operaciones • Introduzca los números de secuencias de marcación larga de la manera habitual, adicionales de envío pero recuerde que cada número de marcación abreviada cuenta como un número, de forma que el número de Envío de faxes con múltiples ubicaciones que puede guardar es configuraciones limitado.
Envío de un fax Contraste Cambio de la resolución de Si el documento es demasiado claro o demasiado oscuro, puede que desee ajustar La calidad de un fax se puede mejorar el contraste. En la mayoría de documentos, cambiando su resolución. La resolucón se se puede utilizar la configuración puede cambiar para el siguiente fax o para predeterminada Automá..
Capítulo 5 Acceso doble (sólo en blanco Nota y begro) Existen cuatro niveles de configuración de la resolución para faxes en blanco y negro Es posible marcar un número y comenzar a y dos niveles para faxes en color. escanear el fax en la memoria—incluso mientras el equipo está...
Envío de un fax Modo satélite Envío en tiempo real para todos los faxes Si tiene problemas para enviar un fax al extranjero (debido a posibles interferencias Asegúrese de que está en modo Fax en la línea telefónica), recomendamos activar el modo satélite.
Capítulo 5 Envío manual de un fax La transmisión manual permite oír la marcación, el timbre y los tonos de recepción del fax durante el envío de un fax. Asegúrese de que está en modo Fax Cargue el documento. Levante el auricular del teléfono externo y espere hasta escuchar el tono de marcación.
Recepción de un fax Modos de recepción Debe seleccionar un modo de recepción dependiendo de los dispositivos externos y servicios telefónicos que estén disponibles. Selección de modo de recepción Como configuración predeterminado, el equipo recibirá automáticamente cualquier fax al que se ha enviado.
Capítulo 6 Uso de los modos de TAD externo recepción El modo TAD externo permite a un contestador externo gestionar las llamadas Con determinados modos de recepción se entrantes. Las llamadas entrantes se contesta automáticamente (Sólo fax y gestionarán de una de las siguientes Fax/Tel).
Recepción de un fax Ajustes de modo de Duración del timbre F/T (sólo modo Fax/Tel) recepción Si ha configurado el modo Recepción como Número de timbres Fax/Tel, necesita decidir durante cuánto tiempo el equipo hará sonar el semitimbre/doble timbre especial en el caso La opción Núm.
Capítulo 6 Detección de fax Pulse Menú, 2, 1, 3. Pulse a o b para seleccionar Si (o No). Pulse OK. Si la opción Detección de fax está configurado en Si: Pulse Detener/Salir El equipo recibe automáticamente las llamadas de fax, incluso si levanta el auricular de una extensión telefónica o de un teléfono externo.
Recepción de un fax Operaciones de Recepción de faxes en la memoria recepción adicionales En cuanto la bandeja de papel se quede Impresión de faxes entrantes vacía durante la recepción, en la pantalla aparecerá Compruebe papel, le pedirá que reducidos coloque papel en la bandeja.
Teléfono y dispositivos externos Operaciones por la voz Modo Fax/Tel en modo Ahorro energía Tono o pulso Modo Fax/Tel no funciona en modo de ahorro energía. El equipo no contestará a las Si utiliza un teléfono externo y dispone de un llamadas de teléfono o de fax y seguirá...
Teléfono y dispositivos externos Conexión de un TAD Centralita y transferencia de llamadas El equipo está configurado inicialmente en (contestador automático) Normal, lo que le permite conectarse a una línea PSTN (Red de línea telefónica pública) Si lo desea, puede conectar un contestador estándar.
Capítulo 7 Grabación del mensaje del Configuración incorrecta contestador (OGM) en un TAD externo No conecte un TAD en otro punto de la misma línea telefónica. La sincronización es importante al grabar este mensaje. El mensaje determina cómo se va a gestionar la recepción, tanto manual Conexiones como automática, de los faxes.
Teléfono y dispositivos externos Teléfonos externos y Conexiones de líneas múltiples (PBX) extensión telefónica Le recomendamos pedir a la compañía que Conexión de una extensión instaló el PBX para conectar el equipo. Si dispone de un sistema de líneas múltiples le telefónica o un teléfono recomendamos a la compañía que lo instaló...
Capítulo 7 Uso de códigos remotos Si el equipo contesta a una llamada de voz y suena el semitimbre/doble timbre indicando que debe levantar el auricular, utilice el código de contestación telefónica # 5 1 para Código de recepción de fax contestar desde una extensión telefónica.
Página 55
Teléfono y dispositivos externos Nota • Si está siempre desconectado al acceder remotamente al contestador automático externo, pruebe a cambiar el código de recepción del fax y el código de contestación telefónica por otro código de tres dígitos utilizando los números 0-9, l, •...
Marcación y almacenamiento de números Cómo marcar Búsqueda Puede realizar una búsqueda de los nombres Manual marcación previamente guardados en las memorias de marcación abreviada. Pulse todos los dígitos del número de fax. Pulse Buscar/M. abreviada y los controles de navegación para una búsqueda, o utilice el teclado de marcación para efectuar una búsqueda por orden alfabético.
Marcación y almacenamiento de números Almacenamiento de Remarcación de número de números Si está enviando manualmente un fax y la Puede configurar el equipo para efectuar una línea comunica, pulse Remarcar/Pausa y, a marcación de modo fácil del siguiente tipo. continuación, pulse Inicio Negro o Marcación abreviada y grupos para efectuar Inicio Color para volver a intentarlo.
Capítulo 8 Almacenamiento de números Cambio de números de de marcación abreviada marcación abreviada Puede guardar hasta 40 ubicaciones de Si intenta guardar un número de marcación 2-dígitos con un nombre. Al marcar el abreviada que ya queda almacenado, el LCD número sólo tendrá...
Marcación y almacenamiento de números Configuración de grupos para Utilice el teclado de marcación para introducir un nombre para el grupo. multienvío Pulse OK. Si desea enviar regularmente el mismo Pulse Detener/Salir. mensaje de fax para muchos números de fax puede configurar un grupo.
Impresión de informes Informes de fax Frecuencia de informes (informe de actividades) Necesita configurar el Informe de verificación de la transmisión y el frecuencia de informes El equipo puede configurarse para imprimir usando el botón Menú. informes a intervalos específicos (cada 50 faxes;...
Impresión de informes Informes Especifique la hora en que debe iniciarse la impresión, en formato de 24-horas. Pueden utilizarse los siguientes tipos de Pulse OK. informes: (Por ejemplo: introduzca 19:45 si desea que se envíe a las ocho menos cuarto 1.
Cómo hacer copias Cómo copiar Cómo hacer copias múltiples Entrada al modo de copia Asegúrese de que está en modo Copia Pulse (Copia) para entrar en el modo Cargue el documento. de copia. La configuración predeterminada es: Fax. Puede cambiar el número de Utilice el teclado de marcación para segundos o minutos que el machine está...
Pers. (25-400%) Tipo de Papel normal Puede seleccionar una entre los papel Papel inkjet configuraciones de calidad. La configuración Brother Photo predeterminada es Normal. Otro papel Para cambiar temporalmente la foto configuración de calidad, siga la instrucción Transparencia abajo indicada: Tamaño...
Capítulo 10 Ampliación o reducción de la Asegúrese de que está en modo Copia imagen copiada Puede seleccionar un porcentaje de Cargue el documento. ampliación o de reducción: Utilice el teclado de marcación para Pers. (25-400%) le permite entrar un introducir el número de copias (hasta porcentaje del 25% al 400%.
Cómo hacer copias Cómo hacer copias N en 1 o Para ampliar o reducir la próxima copia, siga la instrucción abajo indicada: un póster Asegúrese de que está en modo Copia Puede reducir la cantidad de copias utilizando la función de copia N en 1. Esto le permite copiar dos o cuatro hojas en una sola página para poder ahorrar papel.
Página 68
Capítulo 10 Pulse Inicio Negro para escanear el Coloque el documento boca abajo en la documento. También puede pulsar dirección que se indica a continuación: Inicio Color si está utilizando el formato 2 en 1 (Vert) Póster. Si está creando un póster o coloca el documento en el ADF, el equipo escanea las páginas e inicia la 2 en 1 (Hori)
Cómo hacer copias Ordenación de copias con el Pulse a o b para hacer la copia más clara o oscura. Pulse OK. ADF (sólo en blanco y negro) Pulse Inicio Negro o Inicio Color. Puede ordenar varias copias. Las páginas se Para cambiar la configuración apilarán en el orden 1 2 3, 1 2 3, 1 2 3, etc..
Pulse a o b para seleccionar el tipo de Pulse OK. papel que está utilizando (Papel normal, Papel inkjet, Pulse Inicio Negro o Inicio Color. Brother Photo, Otro papel foto o Transparencia). Pulse OK. Nota Pulse Inicio Negro o Inicio Color. Para cambiar la configuración de tipo de papel predeterminada, consulte Tamaño...
Operaciones de Usando las tarjetas de memoria PhotoCapture Center™ El equipo Brother incluye cuatro unidades de Impresión mediante una memoria (ranuras) para el uso con el soporte ® de cámara digital popular: CompactFlash tarjeta de memoria sin utilizar ®...
Impresión de fotografías mediante una tarjeta de memoria La función PhotoCapture Center™ permite AVISO imprimir fotografías digitales de alta resolución y calidad fotográfica desde una NO desenchufe el cable de alimentación ni cámara digital. extraiga la tarjeta de memoryia de su Introduzca firmemente la tarjeta en la ranura ranura mientras el equipo esté...
Capítulo 11 Cómo imprimir una Este soporte soporta xD-Picture Card™ Type M / Type H (capacidad grande). tarjeta de memoria Tenga en cuenta lo siguiente: Al imprimir el ÍNDICE o una IMAGEN, Antes de imprimir una fotografía debe PhotoCapture Center™ imprimirá todas imprimir un índice de miniatura de imágenes las imágenes válidas, aunque haya una o para seleccionar el número de fotografías...
Impresión de fotografías mediante una tarjeta de memoria Impresión de índice de Pulse a o b para seleccionar 6 Imágen./Línea o imágenes en miniatura 5 Imágen./Línea. Pulse OK. El PhotoCapture Center™ asigna un número a cada imagen. No se reconoce cualquier otro número o nombre de archivo que la cámara digital o el PC debe de haber asignado a las imágenes.
Página 76
Inicio Color. Pulse a o b para seleccionar el tipo de papel que está utilizando, Papel normal, Papel inkjet, Brother Photo o Otro papel foto. Pulse OK. Pulse a ó b para seleccionar el tamaño de papel que está utilizando.
Pulse a o b para seleccionar el tipo de papel que está utilizando, DPOF son las siglas, en inglés, de Digital Papel normal, Papel inkjet, Brother Photo o Print Order Format. Otro papel foto. Se trata de una norma creada por los Pulse OK.
Pulse Menú, 4, 2. Pulse a o b para seleccionar Contraste Papel normal, Papel inkjet, Puede seleccionar el ajuste de contraste. Brother Photo o Cuanto mayor sea el contraste, mayor será la Otro papel foto. nitidez y vivacidad de la imagen. Pulse OK.
Impresión de fotografías mediante una tarjeta de memoria Acerca de los Recorte mensajes de error Si una fotografía tiene un largo o ancho excesivo para el espacio disponible en la Una vez que se haya familiarizado con los disposición seleccionada, parte de la imagen tipos de errores que se pueden producir al se recortará...
Carta, A4, 10x15 cm, Configuraciones de impresora (configuración predeterminada) Tipo de papel Papel normal, Papel Su equipo Brother soporta la norma satinado, Papel para PictBridge, permitiéndole la conexión e chorro de tinta, impresión de fotos directamente de cualquier Configuraciones de impresora (configuración...
Impresión de fotos de una cámara con PictBridge Impresión de impresión DPOF imágenes DPOF son las siglas, en inglés, de Digital Print Order Format. Se trata de una norma creada por los Nota principales fabricantes de cámaras digitales Extraiga todas las tarjetas de memoria (Canon Inc, Eastman Kodak Company, Fuji que hay en el equipo antes de conectar la Photo Film Co.
Capítulo 12 Acerca de los mensajes de error Una vez que se haya familiarizado con los tipos de errores que se pueden producir al utilizar PictBridge, podrá identificar y localizar fácilmente cualquier problema. Sin memoria Aparece este mensaje si trabaja con imágenes que son demasiado grandes para la memoria del equipo.
Página 83
Sección V Software Funciones de software...
® PhotoCapture Center™ Asegúrese de que el Macintosh está encendido. Inserte el CD-ROM de Brother con la en la unidad de CD-ROM. Cómo tener acceso a la Guía del usuario A continuación se abrirá la siguiente HTML ventana. Se trata de una referencia rápida para utilizar Haga doble clic en el icono la Guía del usuario de HTML.
Página 85
Sección VI Apéndices Avisos sobre seguridad y legales Solución de problemas y mantenimiento rutinario Menús y funciones Especificaciones Glosario...
Avisos sobre seguridad y legales Cómo elegir el lugar de instalación Sitúe el equipo sobre una superficie plana y estable que no esté expuesta a vibraciones ni a golpes como, por ejemplo, un escritorio. Coloque el equipo cerca de una toma de teléfono y una toma de corriente estándar con puesta a tierra.
Avisos sobre seguridad y legales Para utilizar el equipo de modo seguro Guarde estas instrucciones para su posterior consulta y léalas antes de realizar cualquier tarea de mantenimiento. ADVERTENCIA El equipo contiene en su interior electrodos de alta tensión. Antes de efectuar la limpieza del equipo, compruebe que haya desenchufado primero el cable de la línea telefónica y luego el cable de la alimentación de la toma de corriente eléctrica.
Página 88
NO se coloque las manos en el borde del equipo debajo de las cubiertas de documentos o de escáner. De lo contrario, podría sufrir lesiones. No se coloque las manos en el borde de la bandeja del papel debajo de la cubierta de la bandeja de salida del papel.
Página 89
Llame a su distribuidor o Serivicio de atención al cliente de Brother. Si los objetos metálicos, el agua u otro líquido penetran en el interior del equipo, apague inmediatamente el equipo y desenchufe el cable de la toma de corriente.
Página 90
ADVERTENCIA • Adopte las debidas precauciones al instalar o modificar líneas telefónicas. No toque nunca los cables o terminales telefónicos que no estén aislados, excepto si han sido desconectados del enchufe de la pared. Nunca instale cables telefónicos durante tormentas eléctricas.
13 Espere hasta que todas las páginas hayan salido del interior del equipo antes de recogerlas. 14 Desenchufe el aparato de la toma de corriente eléctrica y encargue la reparación al personal del servicio técnico autorizado de Brother cuando se produzcan las siguientes circunstancias: Si el cable de alimentación está dañado o deshilachado.
Si el equipo se ha caído o si la carcasa ha resultado dañada. Si el funcionamiento del equipo cambia notablemente, lo que indica la necesidad de una reparación. 15 Para proteger al equipo contra las sobretensiones, recomendamos que utilice un dispositivo de protección contra sobretensiones momentáneas.
Avisos sobre seguridad y legales Directiva de la Unión Europea 2002/96/CE y EN50419 Sólo Unión Europea Este equipo está etiquetado con el símbolo de reciclado que puede verse arriba. Esto quiere decir que al final de la vida del equipo, éste debe ser llevado a un punto de recogida específico para equipos electrónicos, y no a los contenedores normales de residuos domésticos.
Usted mismo/a puede solucionar fácilmente la mayoría de los problemas por sí mismo/a. Si necesita más ayuda, Brother Solutions Center le ofrece las preguntas más frecuentes y los últimos consejos para la solución de sus averías. Visítenos en http://solutions.brother.com.
Página 96
Impresión (Continuación) Problema Sugerencias Aparecen líneas horizontales Limpie los cabezales de impresión. (Consulte Limpieza del cabezal de blancas en los textos o gráficos. impresión en la página 102.) Pruebe a utilizar los tipos de papel recomendados. (Consulte Papel aceptable y otro soporte en la página 10.) El equipo imprime páginas en Limpie los cabezales de impresión.
Solución de problemas y mantenimiento rutinario Impresión (Continuación) Problema Sugerencias ‘ El equipo no imprime utilizando Intente configurar el monitor a 256 colores’. Paint Brush. El equipo no imprime utilizando ® Intente reducir la resolución de la impresión. (Consulte Impresión para Windows Adobe Illustrator.
Recepción de faxes Problema Sugerencias No se puede recibir un fax. Asegúrese de que el equipo esté configurado en el modo de recepción correcto. (Consulte Modos de recepción en la página 33.) Si se encuentra frecuentemente con interferencias en la línea de teléfono, intente cambiar la configuración del menú...
ó recibiendo un fax, dicha señal puede interrumpir temporalmente los datos del fax o dañarlos. La función ECM de Brother debería ayudar a resolver este problema. Se trata de un problema habitual en el sector de telefonía, común a todos los dispositivos que envían o reciben datos a través de una línea...
Página 100
PhotoCapture Center™ Problemas Problema Sugerencias Un disco extraíble no funciona ® ¿Ha instalado la actualización de Windows 2000? De lo contrario, siga lo correctamente. siguiente: 1) Desenchufe el cable USB. ® 2) Instale la actualización de Windows 2000 y consulte la Guía de configuración rápida.
En tal caso, el equipo identificará el error y mostrará un mensaje de error. A continuación se exponen los mensajes de error más comunes. Usted puede corregir la mayoría de errores por sí mismo/a. Si necesita más ayuda, Brother Solutions Center le ofrece las preguntas más frecuentes y los últimos consejos para la solución de sus averías.
Página 102
Mensaje de error Causa Acción El equipo ha sufrido un problema Abra la cubierta del escáner y extraiga objetos Imp.Inicializ mecánico. extraños en el interior del equipo. Si el mensaje de error persiste, consulte Transferencia de —O— faxes o informe Diario del fax en la página 93 Hay objetos extraños tales como antes de desconectar el equipo para no perder una grapa, papel grapado en el...
Página 103
Solución de problemas y mantenimiento rutinario Mensaje de error Causa Acción En uno o más cartuchos se está Encargue un nuevo cartucho de tinta. Negro semivacío agotando la tinta. Si el equipo emisor está enviando un fax en color, el ‘intercambio de protocolos’...
Página 104
Mensaje de error Causa Acción La memoria del equipo está llena. Envío de fax u operación de copia en curso Sin memoria Pulse Detener/Salir y espere hasta que terminen de procesarse las demás operaciones en curso. A continuación, vuelva a intentarlo. Operación de impresión en curso Reduzca la resolución de la impresión.
Solución de problemas y mantenimiento rutinario Transferencia de faxes o Transferencia del informe Diario del fax a otro equipo de fax informe Diario del fax Si no ha configurado la ID de la estación, no Si la pantalla LCD muestra: puede entrar en modo de transferencia de faxes.
Atascos de impresora o Nota atascos de papel Para evitar futuros atascos de documentos, cierre la cubierta de la En función del lugar del equipo en que se unidad ADF correctamente pulsándolo haya atascado el papel, extraiga el papel suavemente en el centro. atascado.
Página 107
Solución de problemas y mantenimiento rutinario Retire la cubierta para el desatasco de Eleve la cubierta del escáner (1) desde papel (1). Tire del papel atascado para la parte delantera del equipo hasta que retirarlo del equipo. quede inmovilizada en posición abierta. Asegúrese de que no hay papel atascado restante en el interior del equipo.
Interferencia en la línea Vuelva a introducir con cuidado la bandeja de papel completamente en el telefónica equipo. En el caso de que tenga problemas para Nota enviar o recibir faxes debido a una posible Asegúrese de extraer el soporte de papel interferencia en la línea telefónica, le hasta que se quede inmovilizado.
Solución de problemas y mantenimiento rutinario Mantenimiento Tire de la palanca de desbloqueo hacia abajo y saque el cartucho de tinta para rutinario el color indicado en la pantalla LCD. Sustitución de cartuchos de tinta El equipo está equipado con un medidor de tinta.
Página 110
Si espera a que en la pantalla LCD aparezca Negro semvacío o Negro vacío, el equipo pondrá a cero automáticamente el contador de tinta. brother XXXX Nota Si en la pantalla LCD aparece Instalar después de instalar los cartuchos de tinta, compruebe si están instalados...
Solución de problemas y mantenimiento rutinario ADVERTENCIA Los equipos multifunción de Brother han sido diseñados para funcionar con tintas de Si le entra tinta en los ojos, lávelos de determinada especificación. Obtendrá con inmediato con abundante agua y consulte a él resultados óptimos si utiliza cartuchos de...
Limpieza del escáner Limpie la parte exterior del equipo de la siguiente manera: Levante la cubierta de documentos (1). Tire de la bandeja de papel (1) para Limpie el cristal de esceado (2) y la sacarla por completo del equipo. superficie de plástico blanca (3) con alcohol isopropilo que habrá...
Solución de problemas y mantenimiento rutinario Limpieza del placa de Limpieza del rodillo de impresión del equipo recogida de papel Tire de la bandeja de papel para sacarla ADVERTENCIA por completo del equipo. Desenchufe el equipo de la toma de Desconecte el equipo de la toma de corriente antes de limpiar la placa de corriente y extraiga la cubierta para el...
Si ha limpiado el cabezal de impresión con firmeza en el equipo. cinco veces y las impresiones no han mejorado, solicite asistencia técnica al Vuelva a enchufar el cable de distribuidor de Brother. alimentación. Comprobación de la calidad Limpieza del cabezal de de impresión impresión...
Después de cambiar el cartucho de Pulse OK. tinta, compruebe la calidad de la impresión. Si el problema persiste, repita los procedimientos de limpieza y comprobación del nuevo cartucho por lo menos cinco veces. Si continúa faltando tinta, llame a su distribuidor de Brother.
Comprobación del volumen Pulse Inicio Negro o Inicio Color. El equipo comenzará a imprimir la hoja de tinta de comprobación de la alineación. Puede comprobar la tinta que queda en el Alineamiento OK? cartucho. 1.Si 2.No Pulse Gestión de tinta. Revise las pruebas de impresión a 600 y 1200 ppp para ver si el número 5 es el Pulse a o b para seleccionar...
Solución de problemas y mantenimiento rutinario Información del equipo Embalaje y transporte del equipo Comprobación del número de Siempre que transporte el equipo, utilice el serie material de embalaje original del equipo. Si no embala correctamente el equipo, la Puede ver el número de serie del equipo en garantía podría quedar anulada.
Página 118
Envuelva el equipo en una bolsa y AVISO guárdelo en la caja original junto con el material de embalaje. Si no encuentra las piezas de protección amarillas, NO retire los cartuchos de tinta antes de transportar el equipo. Es fundamental que el equipo sea transportado con las piezas de protección amarillas o los cartuchos de tinta correctamente instalados.
Página 119
Solución de problemas y mantenimiento rutinario Guarde los materiales impresos en el cartón original, tal y como se muestra a continuación. NO guarde los cartuchos de tinta usados en el cartón. Cierre la caja y precíntela.
Menús y funciones Programación en Almacenamiento en memoria pantalla Aunque haya un corte del suministro eléctrico, no perderá la configuración de El equipo ha sido diseñado para que resulte menús ajustada ya que queda guardada fácil utilizarlo. Incorpora un sistema de permanentemente.
Menús y funciones Botones de menús Para acceder al modo menú: Pulse Menú. Aceptar una opción. Pulse 1 para el menú Configuración general. Pulse 2 para el menú del fax. Pulse 3 para el menú del copia. Acceder al menú. Ir al siguiente nivel del menú.
5 Mins — Permite seleccionar el tipo 2.Tipo de Papel normal* de papel cargado en la papel Papel inkjet bandeja de papel. Brother Photo Otro papel foto Transparencia — Permite seleccionar el tipo 3.Tamaño Carta de papel cargado en la papel Legal bandeja de papel.
Página 123
Menús y funciones Menú Submenú Selecciones de Opciones Descripciones Página principal menú Permite ajustar el volumen 1.Config. 4.Volumen 1.Timbre del timbre. gral. Bajo (Continuación) Med* Alto Permite ajustar el volumen 2.Alarma de la alarma. Bajo* Alto Permite ajustar el volumen 3.Altavoz del altavoz.
Página 124
Menú Submenú Selecciones de Opciones Descripciones Página principal menú Esta función permite 2.Fax 1.Conf.recepción 5.Reducción auto reducir el tamaño de los (Continuación) (Continuación) faxes entrantes. (Sólo en modo Permite guardar 6.Recepcn.memo de fax) automáticamente todos los faxes entrantes en la memoria cuando se acaba el papel.
Página 125
Menús y funciones Menú Submenú Selecciones de Opciones Descripciones Página principal menú — — Permite comprobar qué 2.Fax 5.Trab trabajos están en la restantes (Continuación) memoria y le permite cancelar los trabajos seleccionados. Permite los usuarios no 0.Varios 1.Bloq TX autorizados mediante el cambio de la configuración actual del equipo.
Página 126
Foto* — Permite seleccionar el 2.Tipo de Papel normal papel y el tamaño de papel Papel inkjet impresión. Brother Photo Otro papel foto* — Seleccione el tamaño de 3.Tamaño papel Carta papel. 15x10cm* 18x13cm — Permite seleccionar el 4.Tamaño...
Página 127
Menús y funciones Menú Submenú Selecciones de Opciones Descripciones Página principal menú — — Imprime el informe de 5.Imp. 1.Verif. verificación de la informes Trans. transmisión correspondiente a la última transmisión. — — Permite imprimir la lista de 2.Ayuda Ayuda para que pueda dar un vistazo a los modos de programación rápida del equipo.
Introducción de textos Caracteres especiales y símbolos Pulse l, # o 0 y, a continuación, pulse d o c para mover el cursor bajo el carácter especial Al realizar determinadas configuraciones del o símbolo que desee. A continuación, pulse menú, como por ejemplo la ID de la estación, OK para seleccionarlo.
Especificaciones Especificaciones generales Capacidad de la memoria 16 MB ADF (alimentador Hasta 10 páginas automático de Temperatura: 20° C - 30° C (68° F - 86° F) documentos) Humedad: 50% - 70% Papel: [80 g/m (20 lb)] tamaño A4 Bandeja de papel 100 hojas [80 g/m (20 lb)] Tipo de impresora...
Página 130
Dimensiones 180 mm (7,1 pulg.) 398 mm (15,7 pulg.) 370 mm (14,6 pulg.) 351 mm (13,8 pulg.) 443 mm (17,4 pulg.) Peso 8,0 kg (17,6 lb) Ruido En servicio: 50 db o menos Temperatura En servicio: de 10 a 35° C (de 50° F a 95° F) Calidad de impresión óptima:...
Especificaciones Soportes de impresión Entrada de papel Bandeja de papel Tipo de papel: Papel normal, papel para chorro de tinta (papel estucado), papel satinado , transparencias y sobres Tamaño del papel: Carta, Legal, Executivo, A4, A5, A6, JIS B5, sobres (comercial Nº...
Compatibilidad ITU-T Grupo 3 Sistema de codificación MH/MR/MMR/JPEG Velocidad del módem Repliegue automático 14400 bps Tamaño del documento Anchura ADF: 148 mm a 215,9 mm (5,8 pulg. a 8,5 pulg.) Altura de la unidad ADF: 148 mm a 356 mm (5,8 pulg. a 14 pulg.) Ancho del cristal de escáner: Max.
Página 133
Hasta 200 /170 páginas Por ‘Páginas’ se entiende lo especificado en la ‘Tabla estándar de Brother Nº 1’ (una carta comercial normal, con resolución estándar y código MMR). Las especificaciones y la documentación impresa están sujetas a modificación sin previo aviso.
(en incrementos de 1%) Resolución (Monocromo) Escanea hasta 600×1200 ppp Imprime hasta 1200×1200 ppp (Color) Escanea hasta 600×1200 ppp Imprime hasta 600×1200 ppp Basado en el patrón estándar de Brother. (Modo rápido/Copia apilada) La velocidad de copia varía con la complejidad del documento.
Especificaciones Especificaciones de PhotoCapture Center™ Soportes disponibles ® CompactFlash Versión 1.0 (Sólo tipo I) (Microdrive™ es no incompatible) (Las tarjetas E/S compactas tipo Compact LAN y Compact Modem no son compatibles). ® Memory Stick Memory Stick Pro™ (No disponible para datos musicales con MagicGate™) MultiMediaCard™...
210 mm (8,26 pulg.) Escala de gris 256 niveles ® Escaneado máximo 1200 × 1200 ppp utilizando el controlador WIA para Windows XP (se puede seleccionar una resolución de hasta 19200 × 19200 ppp utilizando la utilidad del escáner de Brother)
Especificaciones Impresora Controlador de impresora ® Controlador de Windows 98/98SE/Me/2000 Professional y XP que soporta el modo Compresión nativa Brother y la capacidad and bi-direccional Controlador de tinta de Brother ® Para Mac OS X 10.2.4 o superior Resolución Hasta 1200 × 6000 ppp 1200 ×...
Interfaces Un cable de interfaz USB 2.0 que no sea más largo de 2,0 m (6 pies). El equipo dispone de una interfaz USB 2.0 de toda velocidad. Esta interfaz es compatible con USB 2.0 de alta velocidad; sin embargo, la velocidad máxima de transferencia de datos será de 12 Mbits/s. El equipo puede estar también conectado a un ordenador con una interfaz USB 1.1.
Microsoft Internet Explorer 5 o superior. Para informarse acerca de las actualizaciones de los controladores, visite el Centro de Soluciones de Brother en http://solutions.brother.com Los puertos USB de otras marcas no están soportados. El disco extraíble dispone de una función de PhotoCapture Center™.
Elementos de consumibles Tinta El equipo utiliza cartuchos individuales negro, amarillo, cián y magenta, que están separados del conjunto del cabezal de impresión. Vida útil del cartucho de Cartuchos de tinta de sustitución tinta Negro - aproximadamente 500 páginas con una cobertura del 5% Amarillo, cián y magenta - aproximadamente 400 páginas con una cobertura del 5% La primera vez que se instala un juego de cartuchos de tinta, el...
Glosario Esta lista contiene todas las funciones y términos que aparecen en los manuales Brother. La disponibilidad de estas funciones se encuentra en función del modelo adquirido. Acceso doble Detección de faxes El equipo puede escanear en la memoria Permite que el equipo responda a tonos...
Página 142
Lista Ayuda Fax/Tel Esta modalidad permite recibir llamadas Copia impresa del menú completo, que de fax y de teléfono. No la utilice si está puede utilizarse para programar el equipo empleando un contestador automático si no tiene la Guía del usuario a mano. (TAD).
Página 143
Glosario Número de timbres Remarcación automática El número de timbres antes de que el Una función que permite que el equipo equipo conteste en modo Sólo fax y vuelva a marcar el último número de fax marcado transcurridos cinco minutos, si el Fax/Tel.
Página 144
Tonos de fax Las señales enviadas por los equipos de fax remitente y destinatario al comunicar información. Transmisión El proceso de envío de faxes, a través de la línea telefónica, desde el equipo a un aparato de fax receptor. Transmisión automática de fax Permite enviar un fax sin descolgar el auricular de un teléfono externo.
Índice Códigos de fax cambio ..........42 Código de contestación Acceso doble ...........30 telefónica ........41 ADF (Alimentador automático de Código de recepción de fax ....41 documentos) ..........8 Código de recepción del fax ....42 ADF (alimentador automático de Conexión documentos) ..........26 TAD externo .........
Página 146
informes ..........49 mejora de calidad ....... 102 problemas ........83 Fax, desde PC resolución ........... 125 Consulte la Guía del usuario del Software Información general del panel de adjunta en el CD-ROM......control ............6 Fax, independiente Informes ..........48 envío .............26 cómo imprimir ........
Página 147
Modo, introducción Escaneo ..........6 ® Fax ............26 Macintosh PhotoCapture ......... 6 Consulte la Guía del usuario del Software Multienvío adjunta en el CD-ROM......configuración para grupos para ... 47 Mantenimiento, rutinario ......97 Multivenvío ..........27 Manual marcación ..........44 recepción ..........33 transmisión ...........32 Número de serie...
Página 148
PictBridge Impresión DPOF ........69 Programación del equipo ....108 Tabla de menús ........108 TAD (contestador automático) ....39 TAD (contestador automático), externo ..........33 Reducción conexión ......... 39 copias ............54 grabación OGM ........40 faxes entrantes ........37 modo de recepción ....... 33 Remarcación/Pausa .........45 Teléfono externo, conexión .....
Visítenos en el sitio World Wide Web http://www.brother.com Se puede utilizarse el equipo sólo en el país donde lo ha adquirido. Las compañías locales de Brother y sus distribuidores le ofrecerán las asistencias técnicas sólo para los equipos comprados en sus propios países.
