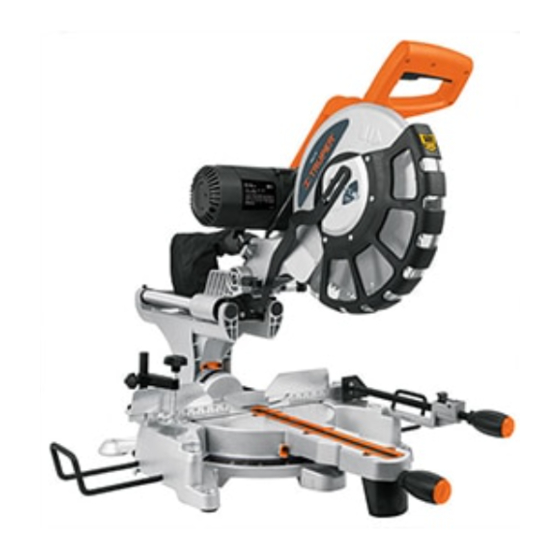

- Página 1 Instructivo para Sierra de inglete 2 000 W compuesta telescópica Este instructivo es para: Modelo Código SINCO-12X 12464 SINCO-12X Lea este instructivo por completo ATENCIÓN antes de usar la herramienta.
-
Página 2: Tabla De Contenido
Desempaque y montaje Guarde este instructivo para futuras Montaje referencias. Ajustes Los gráficos de este instructivo son para referencia, pueden variar del Operación aspecto real de la herramienta. Solución de problemas Mantenimiento Centros de Servicio Autorizados Sucursales Póliza de Garantía SINCO-12X... -
Página 3: Especificaciones Técnicas
Especificaciones técnicas SINCO-12X Código 12464 Descripción Sierra de inglete compuesta telescópica Disco 304,8 mm (12”) de 60 dientes Diámetro del eje 25,4 mm (1”) (flecha) Tensión Frecuencia 127 V 60 Hz Corriente 16 A Potencia 2 000 W (2 3/4 Hp) -
Página 4: Normas De Seguridad
Normas de Seguridad para uso de herramientas eléctricas Mantenga su área de trabajo limpia, ordenada y bien Desconecte la herramienta antes de hacer ajustes, iluminada. cambiar sus accesorios o guardarla. ATENCIÓN Áreas desordenadas y obscuras pueden provocar ADVERTENCIA Para evitar encendidos inesperados que accidentes. -
Página 5: Normas De Seguridad
Normas de Seguridad para uso de sierras estacionarias • Antes de instalar un disco nuevo cerciórese de que no Generales tenga golpes o daños. Si así fuera reemplácelo de • No use la sierra para cortar metales ferrosos, inmediato. mampostería o concreto. •... -
Página 6: Partes
Partes 1. Cabezal de corte 2. Seguro de bloqueo del cabezal de corte 3. Mango 4. Interrupto 5. Mango de transporte 6. Guarda superior del disco 7. Guarda retráctil 8. Brazo retractor de la guarda 9. Disco de corte de 304,8 mm (12”) de carburo de tungsteno de 60 dientes 10. -
Página 7: Desempaque Y Montaje
Partes Desempaque y montaje Gracias a estrictos controles de calidad es muy poco probable que su herramienta presente algún defecto o que le falte alguna pieza. De presentarse el caso acuda a un Centro de Servicio Autorizado antes de utilizar la herramienta para evitar exponerse a lesiones graves. -
Página 8: Montaje
Montaje Brazos de extensión lateral • Son útiles para sostener piezas de trabajo que sobresalen de la superficie de la mesa de corte. • Para instalarlos en la mesa de trabajo afloje los seguros de los brazos de extensión (23). •... -
Página 9: Cambio Del Disco De Corte
Montaje Cambio del disco de corte ATENCIÓN • Al cambiar o instalar el disco de corte • Extraiga el disco de corte. utilice guantes de protección para evitar lesiones. • Aplique una gota de lubricante en las rondanas interior y •... -
Página 10: Ajuste De La Mesa Giratoria Para Cortes De Inglete
Ajustes Ajuste de la mesa giratoria para cortes de inglete • Para realizar cortes de inglete en ángulos de 45° hasta -45° utilice la mesa giratoria (16). • Afloje la perilla de control (18) para liberar la mesa giratoria. • Gire la mesa al ángulo deseado guiándose por la escala de inglete (17). -
Página 11: Calibrar El Ángulo Para Cortes En Bisel
Ajustes Calibrar el ángulo para cortes en bisel • Desconecte la herramienta. • Baje y asegure el cabezal de corte (consulte la página 7). • Ajuste la mesa giratoria para hacer cortes de inglete a 0°. Y mantenga la columna del cabezal para hacer cortes biselados a 0°... -
Página 12: Operación
Operación Encendido • Para encender la sierra, apriete y mantenga presionado el interruptor (4). • Para detener la sierra suelte el interruptor, al hacerlo se activa el freno automático para detener la sierra en segundos. • Para evitar el uso de la herramienta ATENCIÓN por parte de personal no calificado, el interruptor cuenta con un orificio para insertar un candado que impida su uso. -
Página 13: Solución De Problemas
Solución de problemas Problema Causa Solución La sierra no arranca • Cable desconectado del suministro eléctrico. • Conecte el cable de suministro eléctrico. • Fallas en la corriente eléctrica: fusible fundido o • Cambie el fusible o active el interruptor de circuito. interruptor de circuito botado. -
Página 14: Centros De Servicio Autorizados
Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano. - Página 15 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC VER. TEL.: 01(282) 832-0327 | 825-6408 C.P. 68300 TEL.: 01(287) 875-1363 670397 LA CASA DISTRIBUIDORA TRUPER CALLE PUEBLA 671420 DISTRIBUIDORA DE HERRAMIENTAS URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, MANUALES ZAVALETA, S.A.
-
Página 16: Sucursales
NOVIEMBRE, COL. FAUNA MARINA, PUEBLA, PUEBLA, C.P. 72260 CONMUTADOR: 01(222) 282-8282 Póliza de Garantía TRUPER, S.A. de C.V. Parque Industrial No.1, Jilotepec, C.P. 54240, Estado de México, TEL. 01(761) 782 91 00, FAX 01(761) 782 91 70, R.F.C.: THE-791105-HP2 www.truper.com...
