Kollmorgen
6.3
Modelo estándar
6.3.1

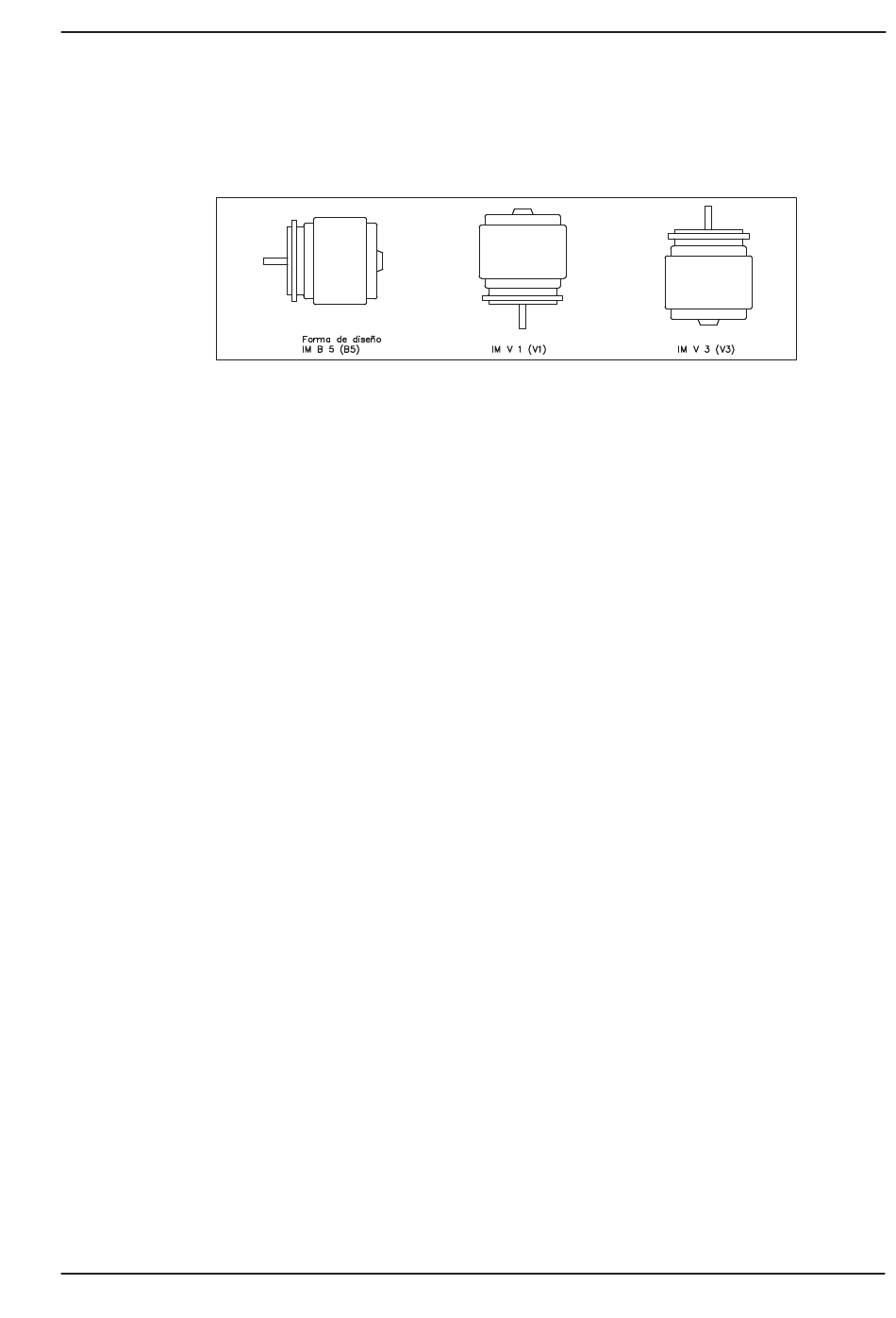

Forma de diseño
La forma básica de diseño de los servomotores sincrónicos DBL/DBK es la forma IM B5 según DIN
EN 60034-7. Las formas de montaje autorizadas se indican en los datos técnicos.
6.3.2
Extremo del eje, lado de accionamiento
La transmisión de fuerza resulta a través del extremo cilíndrico A (ajuste k6) según EN50347 con
rosca de apriete (hasta DBL1/DBL2) pero sin ranura del muelle de ajuste.
Para la vida útil de los cojinetes se ha partido de 20.000 horas de servicio.
Fuerza radial:
Si los motores propulsan a través de piñones o correas dentadas, se presentan elevadas fuerzas
radiales. Los valores autorizados en el extremo del eje, en función de velocidad, se indican en los
diagramas del capítulo 10. Los valores máximos permitidos figuran en los datos técnicos. Con apli-
cación de fuerza en el centro del extremo libre del eje F
Fuerza axial
Cuando se montan piñones o poleas en el eje y se utilizan p. ej. engranajes angulares, se produ-
cen fuerzas axiales. Los valores máximos permitidos figuran en los datos técnicos.
Acoplamiento
Como elementos ideales de acoplamiento sin juego han dado muy buen resultado las tenazas ten-
soras, también en unión con acoplamientos de fuelle metálico.
6.3.3
Brida
Dimensiones de brida según Norma IEC, ajuste j6, precisión según DIN 42955
Clase de tolerancia : R
6.3.4
Tipo de protección
Modelo estándar
Modelo de eje estándar
Modelo de eje con retén radial
6.3.5
Dispositivo protector
El modelo estándar del motor va equipado con un termocontacto de protección (contacto de reposo
sin potencial, DBL1: PTC/3kW). El punto de conexión se encuentra a 145°C. El termocontacto no
protege contra sobrecargas instantáneas muy altas. Utilizando nuestro conductor resolver precon-
feccionado, el dispositivo de termoprotección está integrado en el sistema de control del servoam-
plificador digital.
La temperatura de la brida no debe sobrepasar los 65°C en servicio con datos nominales.
6.3.6
Clase de material aislante
Los motores cumplen con la clase F de materiales aislantes según IEC 60085 (UL 1446 class F).
Servomotores DBL/DBK
07/2012
10% puede ser mayor.
R
IP65
IP64
IP65
Descripción técnica
13
