Instalación De La Clavija De Indexación De La Cubierta Del Aire - Binks TROPHY HVLP Serie Manual De Servicio

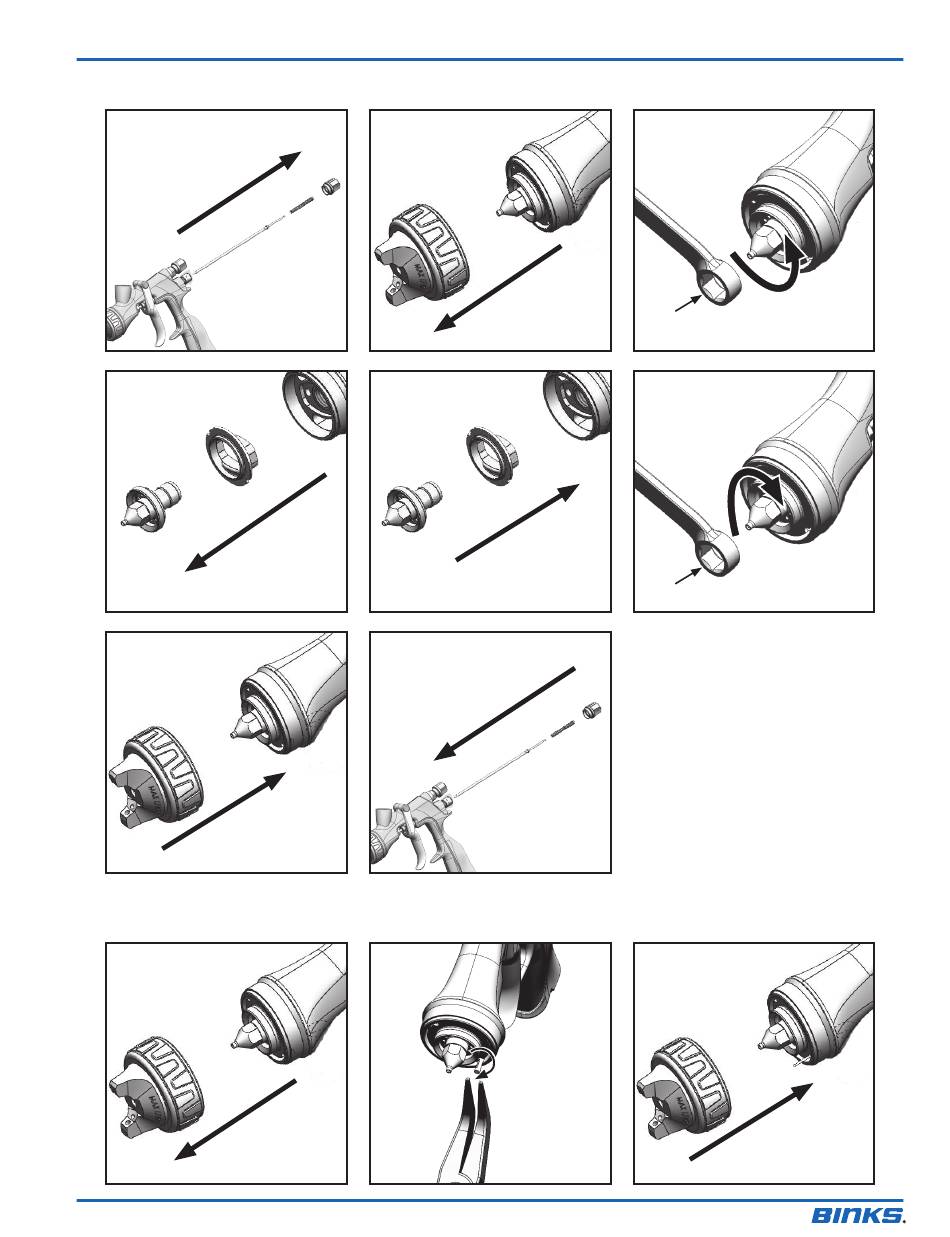

MANTENIMIENTO – REMOCIÓN E INSTALACIÓN DE LA BOQUILLA DE FLUIDO Y EL DEFLECTOR
FIGURA 1
FIGURA 4
FIGURA 7
INSTALACIÓN DE LA CLAVIJA DE INDEXACIÓN DE LA CUBIERTA DEL AIRE
(OPCIONAL – CARACTERÍSTICA DE INDEXACIÓN EN INCREMENTOS DE 90°)
FIGURA 1
77-3027-R1.3 (3/2017)
FIGURA 2
FIGURA 5
FIGURA 8
FIGURA 2
ES-11 / 16
FIGURA 3
3/8"
FIGURA 6
230–240 in-lbs.
(25.9 – 27.1 Nm)
3/8"
FIGURA 3
ALINEAR LA
RANURA Y LA
CLAVIJA
ES
