10 Utilizar termostatos digitales Uponor Smatrix
Wave/Wave PLUS
En un sistema Uponor Smatrix Move PLUS se pueden
utilizar dos tipos de termostatos, tanto analógicos como
digitales.
Los termostatos digitales tienen una pantalla que ofrece
información al usuario y botones de control.
Termostatos digitales:
• Uponor Smatrix Wave Termostato digital T-166
• Uponor Smatrix Wave PLUS Termostato digital
D+HR T-167 (solo Wave PLUS)
• Uponor Smatrix Wave Termostato digital Prog.+HR
T-168

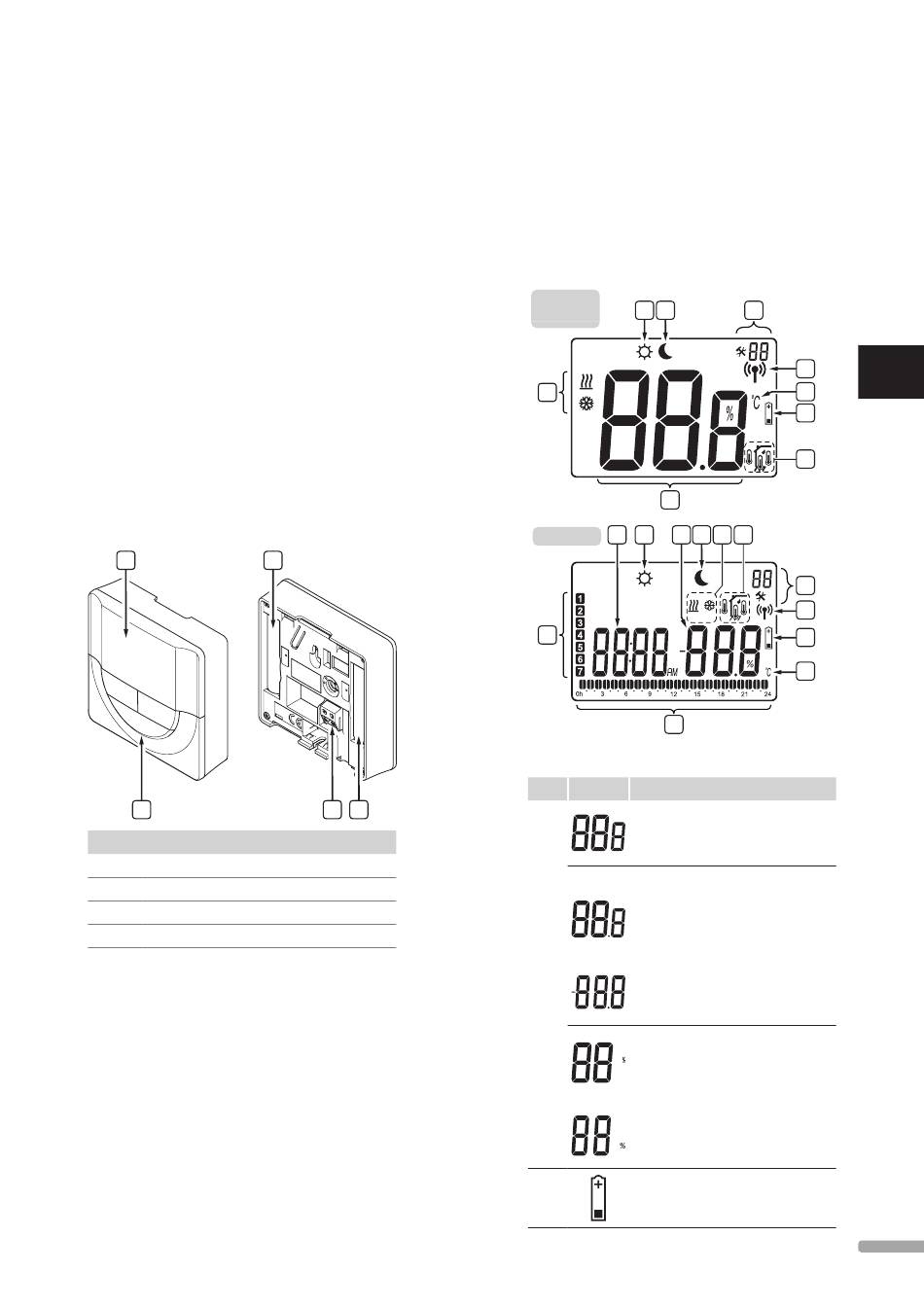

10.1 Disposición de los termostatos
La siguiente ilustración muestra las piezas del
termostato.
A
B
Artículo Descripción
A Pantalla
B Botones
C Terminal para la sonda exterior (no polarizada)
D Pilas
U P O N O R S M AT R I X M O V E / M O V E P L U S · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
D
C D
10.2 Disposición de la pantalla
La siguiente imagen muestra todos los símbolos y carac-
teres posibles que se pueden mostrar en la pantalla:
T-166
H I
T-167
G
A
J H A I
T-168
K
L
Pos. Icono Descripción
A
Solo T-166 y T-167
Campo de mensaje que utiliza tres
caracteres alfanuméricos
T-166,
T-167
Lectura de temperatura que utiliza un
signo - o +, dos caracteres digitales,
un punto decimal y un carácter que
T-168
muestra 0 o 5.
T-167
Lectura de humedad relativa utilizando
dos caracteres digitales. Indicado con
T-168
un carácter "%"
B
Indicador de pila baja
