Nota: Los números entre paréntesis son los números de
referencia de las ilustraciones del Manual de piezas.
Ubicación
Sitúe la bomba lo más cerca posible de la fuente de suministro.
Instale la bomba en un lugar limpio e iluminado donde
resulte fácil inspeccionarla y mantenerla. Deje espacio para
comprobar el nivel de aceite, cambiar el aceite y desmontar la
cabeza de la bomba (cabezal, plato de la válvula y elementos
relacionados).
Montaje
El eje de la bomba puede girar en ambas direcciones. Para
evitar vibraciones, monte la bomba y el motor de forma segura
sobre una base rígida y nivelada.
En un sistema accionado por correa, alinee bien las poleas;
una alineación incorrecta desperdicia potencia y acorta la vida
útil de la correa y el cojinete. Compruebe que las correas estén
bien tensadas, como especifique el fabricante de la correa.
En un sistema de accionamiento directo, alinee bien los ejes.
A menos que el fabricante del acoplamiento especifique lo
contrario, la máxima desalineación paralela no debe exceder
de 0,4 mm (0,015 pulg.) y la desalineación angular debe
mantenerse en 1° como máximo. La alineación correcta
prolonga la duración del acoplamiento, la bomba, los ejes y
los cojinetes de apoyo. Consulte las tolerancias de alineación
exactas al fabricante del acoplamiento.
Los acoplamientos, correas y poleas de accionamiento deben
tener el diseño, el tamaño y la instalación apropiada para la
carga máxima necesaria.
En un sistema de acoplamiento cerrado, aplique una generosa
cantidad de antiagarrotamiento al eje del motor.
La bomba, el motor y los componentes relacionados deben
conectarse debidamente a tierra.

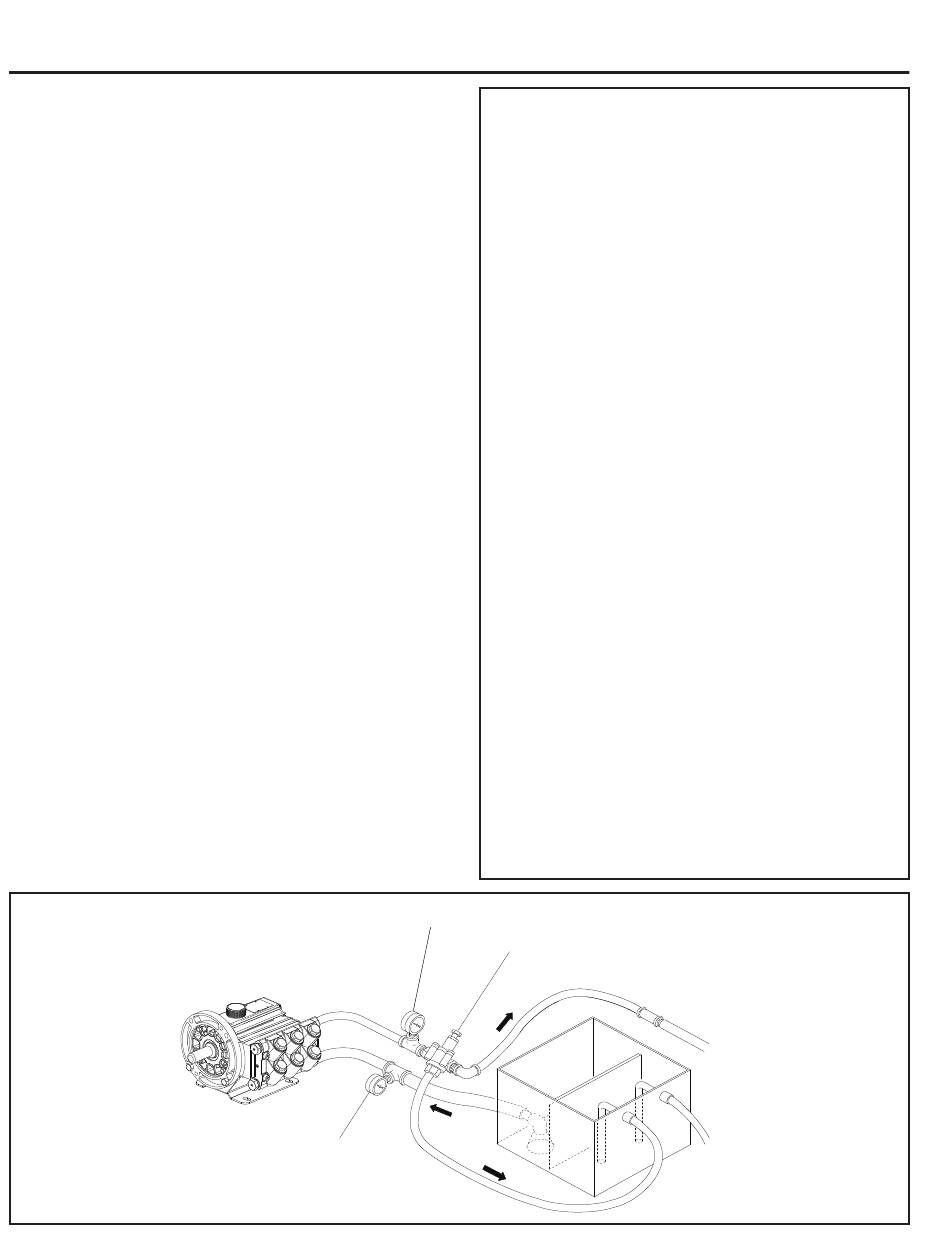

Indicador
de Presión
de Presión
W0520ES
Línea
de aspiración
Manómetro
de vacío
Línea
de bypass
6
Precauciones importantes
Suministro de fluido adecuado. Para evitar la cavitación
y el fallo prematuro de la bomba, asegúrese de que la
bomba tenga un suministro de fluido adecuado y que la
línea de entrada no presente obstrucciones. Consulte
"Conductos de entrada".
Desplazamiento positivo. Esta es una bomba de
desplazamiento positivo. Para evitar graves daños al
sistema si la línea de descarga quedara obstruida, instale
una válvula de descarga aguas abajo de la bomba.
Consulte "Conductos de descarga". Debe instalarse un
manómetro apropiado y calibrado en la línea de descarga,
cerca de la cabeza de la bomba.
Protecciones de seguridad. Instale protecciones de
seguridad adecuadas sobre todas las poleas, correas
y acoplamientos. Siga todos los códigos y normativas
relacionadas con la instalación y operación del sistema
de bombeo.
Válvulas de cierre. No instale nunca válvulas de cierre
entre la bomba y el regulador de presión de descarga o
en la línea de desvío del regulador.
Condiciones bajo cero. Proteja la bomba frente a
la congelación. Consulte también el apartado sobre
mantenimiento.
Bomba en funcionamiento. El cuerpo de la bomba se
calentará durante el funcionamiento, aunque el líquido
de proceso esté frío.
Consulte con la fábrica en las siguientes situaciones:
•
Aplicaciones a temperaturas extremas: más de 71 °C (160
°F) o menos de 4,4 °C (40 °F)
•
Alimentación a presión de las bombas
•
Aplicaciones con fluidos viscosos o abrasivos
•
Problemas de compatibilidad química
•
Altas temperaturas ambientales: más de 43 °C (110 °F)
•
Condiciones donde el aceite de la bomba pueda superar
los 93 °C (200 °F) debido a la combinación de altas
temperaturas ambientales, temperatura caliente del
fluido y alta carga; puede ser necesario un enfriador de
aceite
Regulador
de descarga
Línea
Entrada
al Tanque
