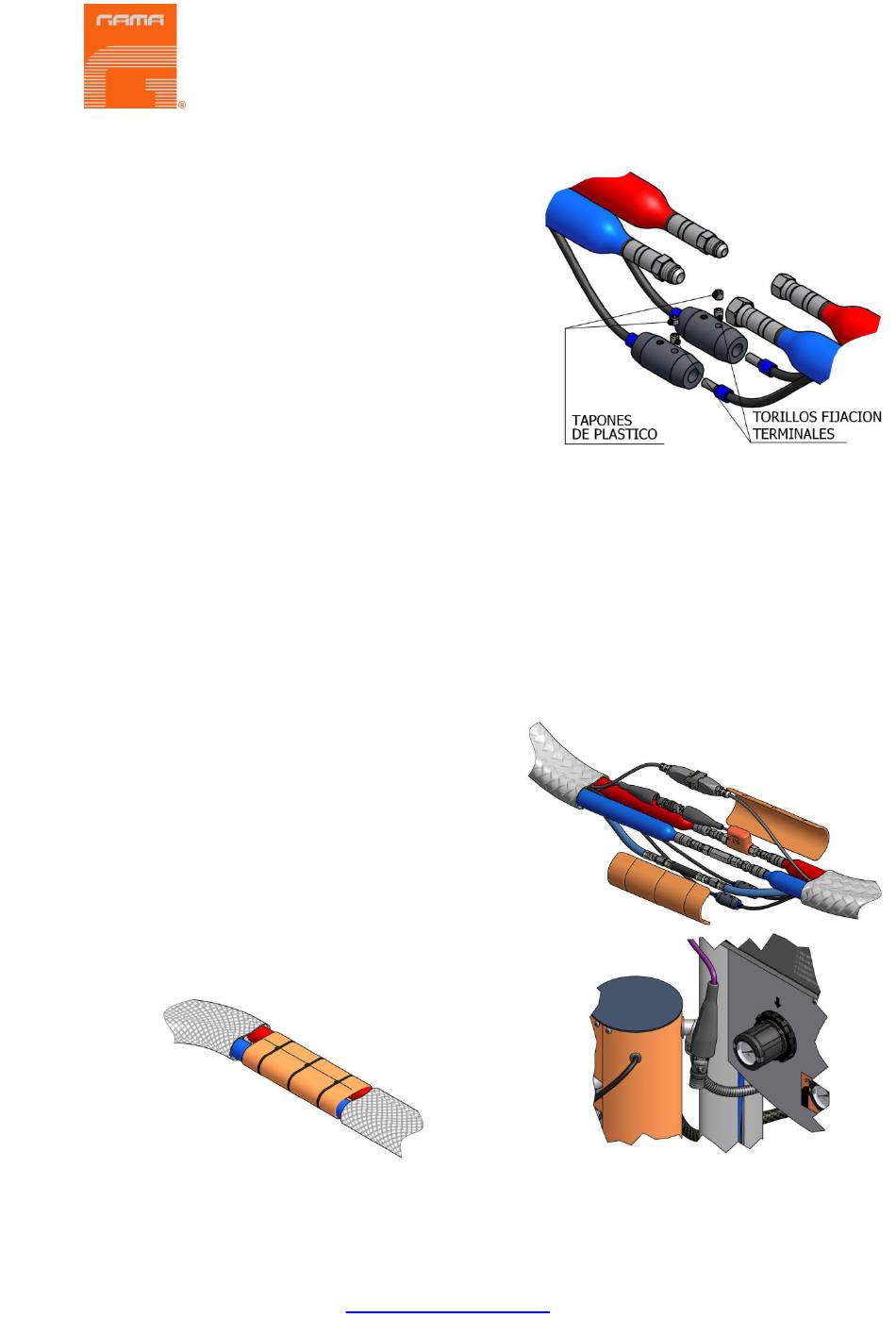

d) Conecte los cables eléctricos del sistema de
calefacción
de
productos al cuerpo conector "fast lock" de la
salida del transformador, como se detalla a
continuación:
a. Extraiga los tapones de seguridad del
cuerpo
desenroscándolos.
b. Desenrosque
tornillos de fijación de los terminales
de los cables eléctricos.
c. Introduzca los cables eléctricos de las
mangueras de los productos, con
terminales incorporados en el cuerpo
conector "fast lock".
d. Apriete los tornillos de fijación de los terminales y coloque los tapones de
seguridad.
Repita los mismo pasos para conectar los "fast lock" que encontrará en las conexiones
intermedias de las mangueras.
e) Conecte el resto de mangueras de producto hasta completar la longitud total deseada.
Recuerde que las mangueras están identificadas con el color rojo (Isocianato) y con el
color azul (Poliol).
NOTA:
Asegúrese de efectuar correctamente la conexión mecánica y la conexión
eléctrica de las mangueras para evitar posibles fugas de producto y para evitar fallos en
el sistema de calefacción
f)
Instale la sonda de control de temperatura
SCT (si dispone de ella) entre el último tramo
de manguera de producto y el tramo final
conectado a la pistola. Estire con cuidado el
cable de la sonda insertándola en la manguera
de Isocianato.
g) Enrosque el conector de la sonda al conector
de la manguera. Realice tantas conexiones
como tramos de manguera de 15 m tenga.
h) Realice la conexión entre el cable de
salida de la sonda SCT del primer tramo
de manguera y el conector procedente de
la máquina.
i)
Una vez completadas las conexiones, coloque las protecciones para la unión fijándolas
con tres bridas de plástico. Posteriormente cubra la unión con los extremos de las
fundas.
20/40
las
mangueras
de
conector
"fast
parcialmente
3.2 Revisión
http://www.gamapur.com
Manual de Servicio
los
lock"
los
Ref. NR-00011
