  • Página 1 Termostato diferencial Manual para el instalador especializado Instalación Manejo Indicaciones, funciones y opciones Resolución de problemas Gracias por comprar este producto RESOL. Manual Lea detenidamente este manual para obtener las máximas prestaciones de esta unidad. Conserve este manual cuidadosamente. www.resol.com...
  • Página 2 Advertencias de seguridad Explicación de los símbolos Por favor, preste atención a las siguientes advertencias de seguridad para evitar ¡ADVERTENCIA! ¡Las advertencias se muestran con un triángulo de alerta! riesgos y daños personales y materiales. Î ¡Contienen información sobre cómo evitar los riesgos descritos! Indicaciones a seguir ¡Debe respetar los estándares, directivas y legislaciones locales vigentes!

  • Página 3: Tabla De Contenido

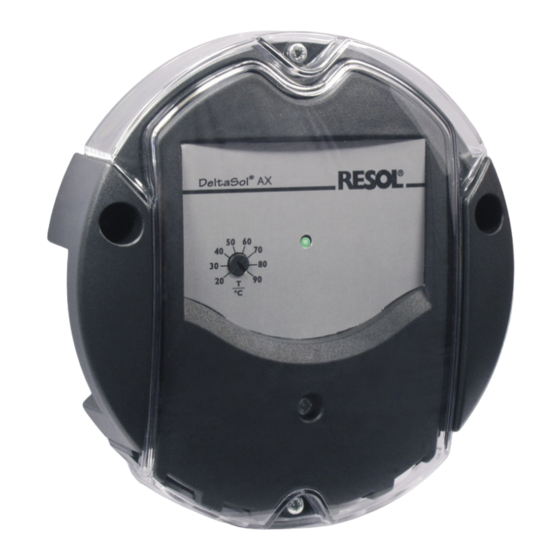

    Termostato diferencial DeltaSol ® El regulador DeltaSol AX es la solución más simple para todos los controles También está equipado con una función de limitación de la temperatura máxima ® diferenciales. El regulador está equipado con una diferencia de temperatura aju- o mínima seleccionable mediante un interruptor DIP.

  • Página 4: Descripción Del Producto

    Descripción del producto Instalación Montaje • Diferencia de temperatura de conexión ajustable (rango 2 … 16 K), ¡Riesgo de descargas eléctricas! ¡ADVERTENCIA! histéresis 1,6 K Sea precavido al abrir la carcasa: ¡componentes bajo tensión! • Función antihielo seleccionable mediante un microinterruptor Î...
  • Página 5 Para colgar el equipo en la pared, siga los siguientes pasos: 112mm Potenciómetro del dife- rencial de temperatura Potenciómetro de limi- tación de temperatura Fusible T4A Conexión a la interruptores DIP red eléctrica Salida de Relé Sonda 1 Terminal de puesta a tierra Sonda 2 (borne común)

  • Página 6: Conexiones Eléctricas

    Conexiones eléctricas Manejo y funcionamiento ¡Riesgo de descargas eléctricas! ¡ADVERTENCIA! Piloto de control Sea precavido al abrir la carcasa: ¡componentes bajo tensión! El LED de control de funcionamiento indica el estado actual del controlador. Î ¡Desconecte siempre el equipo de la corriente antes de desmontar la tapa! Color Luz constante...

  • Página 7: Diferencia De Temperatura De Conexión

    Limitación de temperatura máxima Los interruptores DIP (A) puede utilizarse para activar (ON) o desactivar (OFF) Con el interruptor DIP 2, puede activar la opción limi- las siguientes funciones: tación de temperatura máxima. • Operación en modo manual (interruptor DIP 1). La temperatura límite se puede ajustar con el poten- ciómetro B.

  • Página 8: Limitación De Temperatura Mínima

    Limitación de temperatura mínima Ejemplos de utilización Con el interruptor DIP 4, puede activarse la limitación Sistema de energía solar con 1 acumulador de la temperatura mínima. La temperatura límite se El regulador compara la diferencia de temperatura en- puede ajustar con el potenciómetro B. El sensor co- tre la sonda de captador S1 y la sonda de acumulador nectado a los terminales S1 se utiliza como el sensor de referencia.

  • Página 9: Aumento De La Temperatura De Retorno Del Circuito De Calefacción

    Aumento de la temperatura de retorno del circuito de calefacción Sistema de intercambio de calor El controlador calcula la diferencia de temperatura en- Cuando la diferencia de temperatura entre la sonda S1 tre el colector y sensor S1 y acumulador S2. del acumulador (1) y la sonda S2 del acumulador (2), Si la diferencia es igual o mayor al valor ajustado en sobre pase la diferencia de temperatura ajustada en el...

  • Página 10: Carga De Acumulador Mediante Caldera De Combustible Sólido

    Carga de acumulador mediante caldera de combustible sólido Accesorios El regulador compara la temperatura de la sonda de la caldera de combustible sólido o de la caldera-chime- nea (S1) con la temperatura de la sonda del acumu- lador (S2). El relé (R0) se activa cuando las siguientes condiciones se cumplen: •...
  • Página 11 1000 1252 1019 1271 1039 1290 1058 1309 1078 1328 1097 1347 1117 1366 1136 100 212 1385 1155 105 221 1404 1175 110 230 1423 1194 115 239 1442 Nota: Para ver respuestas a preguntas frecuentes (FAQ), consulte www.resol.com.

  • Página 12: Observaciones

    La utilización fuera del derecho de autor necesita el consentimiento del contenido de este manual será por cuenta y riesgo del usuario. Por principio de la compañía RESOL – Elektronische Regelungen GmbH. Esto es válido sobre declinamos la responsabilidad por informaciones incompletas, falsas o inadecuadas, todo para copias, traducciones, micro-filmaciones y el almacenamiento en sistemas así...
